कमविल, चीनमधील इलेक्ट्रिकल मापन आणि संरक्षण उपकरणांचा एक विश्वासू निर्माता आणि पुरवठादार प्रदान करतो0.72-40.5kV इनडोअर करंट ट्रान्सफॉर्मर (CTs)औद्योगिक, व्यावसायिक आणि उपयुक्तता अनुप्रयोगांसाठी.
0.72-40.5kV इनडोअर करंट ट्रान्सफॉर्मरअचूक मीटरिंग आणि संरक्षण सक्षम करण्यासाठी उच्च प्राथमिक प्रवाहांना निम्न, मोजता येण्याजोग्या दुय्यम प्रवाहांमध्ये रूपांतरित करून, इलेक्ट्रोमॅग्नेटिक इंडक्शनवर आधारित चालते.
1. इलेक्ट्रोमॅग्नेटिक इंडक्शन: प्राथमिक कंडक्टरद्वारे पर्यायी प्रवाह लोखंडाच्या कोरमध्ये चुंबकीय क्षेत्र निर्माण करतो, ज्यामुळे दुय्यम वळण (उदा., 1000:1 गुणोत्तर) मध्ये एक आनुपातिक प्रवाह निर्माण होतो.
2. सिग्नल आयसोलेशन: दुय्यम प्रवाह (सामान्यत: 5A किंवा 1A) उच्च-व्होल्टेज प्राथमिक सर्किटपासून वेगळे केले जाते, कर्मचारी आणि उपकरणांसाठी सुरक्षितता सुनिश्चित करते.
3. अचूकता नियंत्रण: उच्च चुंबकीय चालकता सामग्री, जसे की सिलिकॉन स्टील शीट्स किंवा नॅनोक्रिस्टलाइन मिश्र धातु, हिस्टेरेसिसचे नुकसान कमी करतात, IEC 60044-1 मानकांच्या अनुषंगाने 0.2 पातळीपर्यंत (त्रुटी ±0.2%) अचूकता प्राप्त करतात.

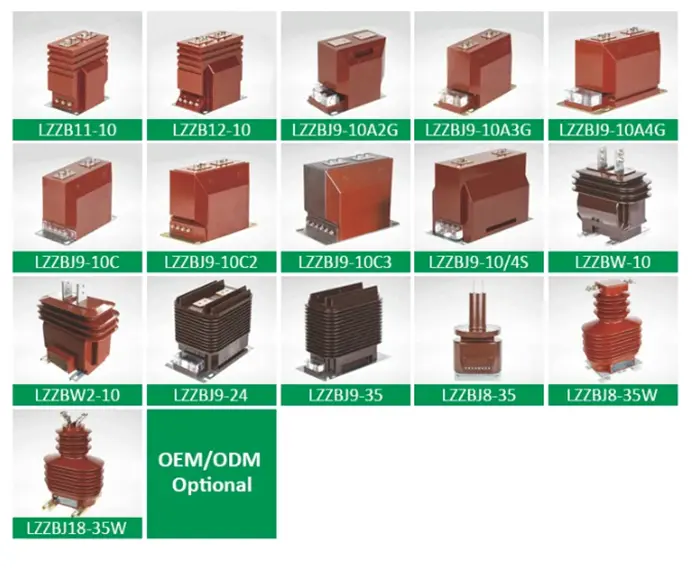

1. इलेक्ट्रोमॅग्नेटिक सीटी
वैशिष्ट्ये: विंडिंगसह लोखंडी कोर, किफायतशीर, अत्यंत स्थिर.
अनुप्रयोग: 10kV पेक्षा कमी वितरण प्रणाली, उदा., औद्योगिक किंवा व्यावसायिक वीज मीटरिंग.
पॅरामीटर्स उदाहरण: रेट केलेले वर्तमान गुणोत्तर 200/5A, लोड प्रतिबाधा 2.5 Ω (GB/T 20840.2-2014).
2. इलेक्ट्रॉनिक सीटी
वैशिष्ट्ये: हॉल घटक किंवा फायबर ऑप्टिक सेन्सर, विस्तृत वारंवारता बँड (0.1Hz–1MHz), मजबूत EMI प्रतिकार वापरते.
अनुप्रयोग: नवीन ऊर्जा उर्जा निर्मिती, हाय-स्पीड रेल ट्रॅक्शन सिस्टम.
3. रोगोव्स्की कॉइल
वैशिष्ट्ये: कोरलेस डिझाइन, उच्च रेखीयता, क्षणिक वर्तमान मापनासाठी योग्य.
पॅरामीटर्स उदाहरण: आउटपुट सिग्नल 0.333V/kA, रेखीय त्रुटी <±0.1% (IEEE C57.13-2016).
वीज मीटरिंग
DL/T 725-2013 नुसार उच्च-परिशुद्धता औद्योगिक किंवा व्यावसायिक मीटर, विशेषत: 0.5S अचूकता (±0.5%) आवश्यक आहे.
रिले संरक्षण
ओव्हरकरंट किंवा विभेदक संरक्षण; CT ने विशिष्ट त्रुटी मर्यादा पूर्ण केल्या पाहिजेत (उदा. 5P20, त्रुटी ≤5% 20× रेट केलेले वर्तमान).
औद्योगिक निरीक्षण
हाय-फ्रिक्वेंसी किंवा हाय-स्पीड ॲप्लिकेशन्स (उदा., स्टील प्लांट्स, इंडक्शन फर्नेसेस) साठी फ्रिक्वेन्सी प्रतिसाद>10kHz सह इलेक्ट्रॉनिक CT आवश्यक आहेत.
रेट केलेले वर्तमान: इष्टतम संरक्षणासाठी 1.2–1.5× लोड करंट निवडा.
अचूकता पातळी: मापन सीटीसाठी 0.2 वापरा; सीटी संरक्षणासाठी 5P/10P.
दुय्यम वर ओपन सर्किट टाळा: धोकादायक kV व्होल्टेज निर्माण करू शकते.
इन्सुलेशन तपासा: नियमितपणे तपासा की इन्सुलेशन प्रतिरोधक क्षमता0.72-40.5kV इनडोअर करंट ट्रान्सफॉर्मर≥1MΩ आहे.
परिस्थिती जुळणे: अर्जाच्या गरजा, अचूकता, किंमत आणि विश्वासार्हता यावर आधारित CT प्रकार (इलेक्ट्रोमॅग्नेटिक, इलेक्ट्रॉनिक, रोगोव्स्की) निवडा.
