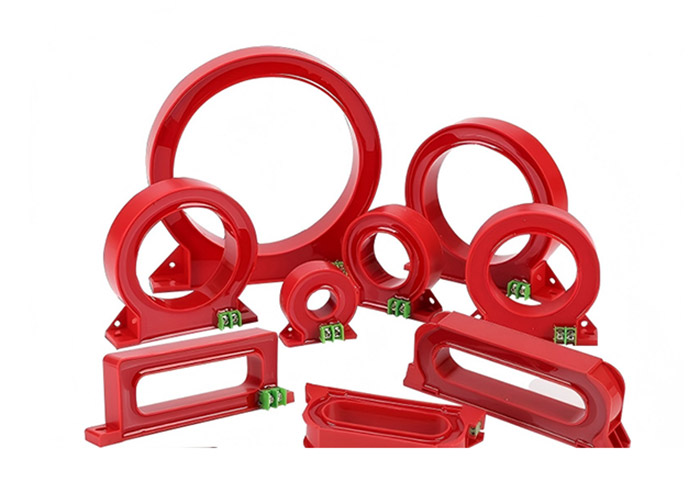

चीनमधील व्यावसायिक वर्तमान ट्रान्सफॉर्मर निर्माता म्हणून,कमविलतुम्हाला सानुकूलित प्रदान करू इच्छितोशून्य क्रम वर्तमान ट्रान्सफॉर्मर, जे पॉवर सिस्टममध्ये शून्य अनुक्रम करंट शोधण्यासाठी डिझाइन केलेले सिंगल-टर्न थ्रू-टाइप करंट ट्रान्सफॉर्मर आहे. हे थ्री-फेज करंट्सच्या वेक्टर बेरीजचे निरीक्षण करते आणि वितरण नेटवर्कमधील गळती किंवा ग्राउंड फॉल्ट्स ओळखते.
जेव्हा इन्सुलेशन नुकसान किंवा ग्राउंडिंग दोषांमुळे असामान्य प्रवाह उद्भवतो, तेव्हा ट्रान्सफॉर्मर संरक्षण उपकरणे जसे की रिले संरक्षण उपकरणे किंवा गळती संरक्षण नियंत्रकांना सिग्नल पाठवते. ही प्रक्रिया सिस्टमला अलार्म जारी करण्यास किंवा दोषपूर्ण सर्किट डिस्कनेक्ट करण्यास अनुमती देते.
झिरो सिक्वेन्स करंट ट्रान्सफॉर्मर सामान्यतः पॉवर केबल्स किंवा बसबारच्या आसपास स्थापित केला जातो, ज्यामुळे ते मध्यम आणि कमी-व्होल्टेज विद्युत प्रणालींचे निरीक्षण करण्यासाठी योग्य बनते.
1. रिंग कोर स्ट्रक्चर
ट्रान्सफॉर्मर दुय्यम विंडिंगसह वर्तुळाकार लोखंडी कोर वापरतो जो वर्तमान असमतोल शोधतो.
2. इपॉक्सी राळ किंवा सिलिकॉन रबर एन्कॅप्सुलेशन
लोखंडी कोर आणि वळण एका संरक्षक कवचामध्ये बंद केले जाते, ज्यामुळे ओलावा प्रतिरोध आणि प्रदूषण फ्लॅशओव्हरपासून संरक्षण मिळते.
3. दोन प्रतिष्ठापन प्रकार
उत्पादने अविभाज्य प्रकारात उपलब्ध आहेत (केबल घालताना पूर्व-स्थापित) आणि खुल्या प्रकारात (विद्यमान केबल्सभोवती स्थापित).
4. रोगोव्स्की कॉइल तंत्रज्ञान
काही डिझाईन्स रोगोव्स्की कॉइल सेन्सिंग तंत्रज्ञानाचा अवलंब करतात जे वर्तमान सिग्नल्सचे मोजमाप व्होल्टेज आउटपुटमध्ये रूपांतर करतात.
1. लागू व्होल्टेज श्रेणी: 0.4kV ते 66kV.
2. ग्रिड वारंवारता: मानक ऑपरेटिंग वारंवारता 50Hz आहे
3. ऑपरेटिंग तापमान: −10°C ते +40°C.
4. समान नावाचा शेवट: एकदा "L1" बाजूने प्रवेश केला की, दुसरा "K1" आहे;
योग्य स्थापना अ चे अचूक ऑपरेशन सुनिश्चित करतेशून्य क्रम वर्तमान ट्रान्सफॉर्मर.
इंटिग्रल प्रकार स्थापना
एकात्मिक ट्रान्सफॉर्मरसाठी, केबल स्थापित करण्यापूर्वी केबल ट्रान्सफॉर्मरमधून जाणे आवश्यक आहे.
प्रकार स्थापना उघडा
ट्रान्सफॉर्मर बॉडी विभक्त करून आणि कंडक्टरभोवती पुन्हा एकत्र करून ओपन मॉडेल्स विद्यमान केबल्सवर माउंट केले जाऊ शकतात.
ग्राउंडिंग व्यवस्था
काही ग्राउंडिंग सिस्टीममध्ये, ग्राउंडिंग पॉईंटला जोडण्यापूर्वी केबल्स ट्रान्सफॉर्मरमधून जावेत जेणेकरून गळतीचा प्रवाह योग्यरित्या ओळखला जाईल.
यांत्रिक संरेखन
स्प्लिट ट्रान्सफॉर्मर पुन्हा एकत्र करताना, मापन विचलन टाळण्यासाठी दोन्ही अर्धे योग्यरित्या संरेखित करणे आवश्यक आहे.
