कमविल, एक विश्वासार्ह चीन-आधारित निर्माता आणि विद्युत उपकरणांचा पुरवठादार, उच्च-गुणवत्तेची ऑफर करतोएकत्रित इन्स्ट्रुमेंट ट्रान्सफॉर्मर्सजे करंट ट्रान्सफॉर्मर आणि व्होल्टेज ट्रान्सफॉर्मर फंक्शन्स एकाच युनिटमध्ये एकत्रित करतात. स्टॉक, घाऊक आणि सानुकूलित स्वरूपात उपलब्ध, हे ट्रान्सफॉर्मर विद्युत उर्जेचे मापन आणि वितरण प्रणालींमध्ये संरक्षणासाठी कॉम्पॅक्ट, सुरक्षित आणि किफायतशीर उपाय देतात. ते औद्योगिक, खाणकाम आणि ग्रामीण पॉवर ग्रिड अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जातात.
एकत्रित इन्स्ट्रुमेंट ट्रान्सफॉर्मर हे एक प्रकारचे विद्युत उपकरण आहेत जे विद्युत प्रवाह आणि व्होल्टेज ट्रान्सफॉर्मर फंक्शन्स एका संलग्नमध्ये विलीन करतात. वर्तमान युनिट उच्च-वर्तमान रेषेशी मालिकेत जोडलेले आहे, तर व्होल्टेज युनिट उच्च-व्होल्टेज रेषेच्या समांतर जोडलेले आहे. दोन्ही युनिट्स एक सामान्य कोर आणि इन्सुलेशन सामायिक करतात, दुय्यम मापन उपकरणांपासून उच्च-व्होल्टेज प्राथमिक सर्किट्स वेगळे करताना व्होल्टेज आणि वर्तमान सिग्नलचे एकाचवेळी संपादन सक्षम करतात. हे डिझाइन इंस्टॉलेशनची जटिलता कमी करताना ऑपरेटर आणि उपकरणांची सुरक्षा सुनिश्चित करते.

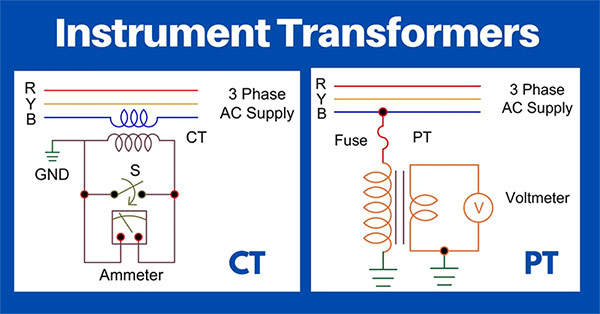

व्होल्टेज मापन
जेव्हा प्राथमिक सर्किटमधून उच्च व्होल्टेज वाहते तेव्हा व्होल्टेज विभाग दुय्यम वळण मध्ये एक प्रमाणात कमी व्होल्टेज प्रेरित करतो. हे कमी-व्होल्टेज आउटपुट (सामान्यत: 100V) नंतर व्होल्टमीटर, ऊर्जा मीटर किंवा संरक्षणात्मक रिलेद्वारे वापरले जाते.
वर्तमान मोजमाप
वर्तमान विभाग मोठ्या प्राथमिक प्रवाहांना लहान, मोजता येण्याजोग्या दुय्यम प्रवाहांमध्ये (सामान्यतः 5A किंवा 1A) रूपांतरित करतो. हे आउटपुट वर्तमान ट्रान्सफॉर्मर मीटर किंवा रिले संरक्षण उपकरणांना पुरवले जातात, अचूक निरीक्षण आणि मापन राखतात.
अलगाव आणि सुरक्षितता

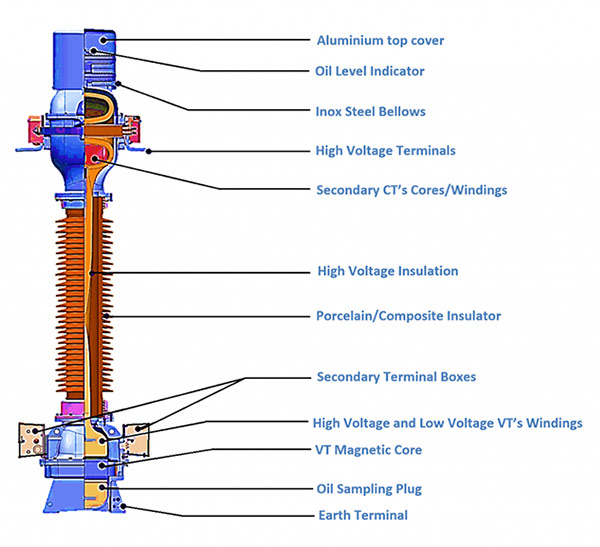

एकत्रित ट्रान्सफॉर्मरच्या आत, विद्युतप्रवाह आणि व्होल्टेज युनिट्स सामायिक इन्सुलेशन शेलमध्ये कॅप्स्युलेट केले जातात, बहुतेकदा तेलाने भरलेले किंवा इपॉक्सी-कास्ट. दुय्यम बाजू ग्राउंड केलेली असणे आवश्यक आहे आणि सुरक्षिततेची खात्री करण्यासाठी सर्किट्स खुली किंवा लहान परिस्थिती टाळली पाहिजेत.

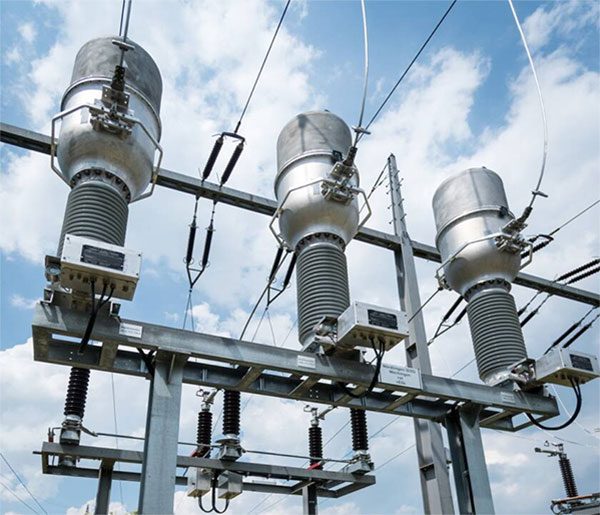

कमविल कारखान्याचेएकत्रित इन्स्ट्रुमेंट ट्रान्सफॉर्मर्सयासाठी योग्य आहेत:
उच्च-व्होल्टेज मीटरिंग बॉक्स
स्तंभ-आरोहित ट्रान्सफॉर्मर
वितरण कॅबिनेट
ते विशेषत: संतुलित किंवा असंतुलित भारांसाठी V/V (दोन व्होल्टेज ट्रान्सफॉर्मर) किंवा Y/Y (तीन व्होल्टेज ट्रान्सफॉर्मर) कॉन्फिगरेशन सारख्या तीन-टप्प्या मापन परिस्थितीत उपयुक्त आहेत.
1. कॉम्पॅक्ट डिझाईन आणि सुलभ इंस्टॉलेशन - करंट आणि व्होल्टेज ट्रान्सफॉर्मर एका युनिटमध्ये एकत्रित केल्याने फूटप्रिंट कमी होतो आणि सेटअप सुलभ होतो.
2. खर्च कार्यक्षमता - एकत्रित युनिट खरेदी केल्याने ट्रान्सफॉर्मरचा वेगळा खर्च, उत्पादनाची जटिलता आणि स्थापनेचा वेळ कमी होतो.
3. इलेक्ट्रिकल अलगाव आणि विश्वासार्हता - उच्च-व्होल्टेज प्राथमिक आणि कमी-व्होल्टेज दुय्यम सर्किट्सचे पूर्ण पृथक्करण ऑपरेटर आणि उपकरणांची सुरक्षा सुनिश्चित करते.
4. एकात्मिक मापन आणि संरक्षण – ऊर्जा मीटर आणि रिले संरक्षण उपकरणांसाठी एकाच वेळी मानक आउटपुट प्रदान करते.
5. पर्यावरणीय अनुकूलता - तेल-मग्न किंवा गॅस-इन्सुलेटेड डिझाईन्स घराबाहेर किंवा कठोर परिस्थितीत दीर्घकालीन ऑपरेशनला परवानगी देतात.
कॉम्बिनेशन ट्रान्सफॉर्मर - कॉम्पॅक्ट इन्स्टॉलेशन आणि सिंक्रोनाइझ केलेल्या मापनासाठी वर्तमान आणि व्होल्टेज ट्रान्सफॉर्मर एका डिव्हाइसमध्ये एकत्र करते. जागा-मर्यादित किंवा खर्च-संवेदनशील प्रकल्पांसाठी योग्य.
स्प्लिट ट्रान्सफॉर्मर - लवचिक प्लेसमेंट आणि ऑप्टिमाइझ केलेल्या अचूकतेसाठी वर्तमान आणि व्होल्टेज ट्रान्सफॉर्मर वेगळे करते. विविध व्होल्टेज आणि वर्तमान स्तरांसाठी सानुकूलित निवडीची अनुमती देते.
कमविल, एक चीन-आधारित कारखाना आणि पुरवठादार म्हणून, गुणवत्ता, कमी-किंमत आणि सानुकूलित प्रदान करतेएकत्रित इन्स्ट्रुमेंट ट्रान्सफॉर्मरजे जलद वितरणासाठी स्टॉकमध्ये आहेत. आमच्या वर्तमान ट्रान्सफॉर्मर प्रणाली औद्योगिक आणि उपयुक्तता आवश्यकता पूर्ण करण्यासाठी, अचूक मापन, ऑपरेशनल सुरक्षितता आणि विश्वासार्ह दीर्घकालीन वापर सुनिश्चित करण्यासाठी कठोर गुणवत्ता मानकांनुसार तयार केल्या जातात.
