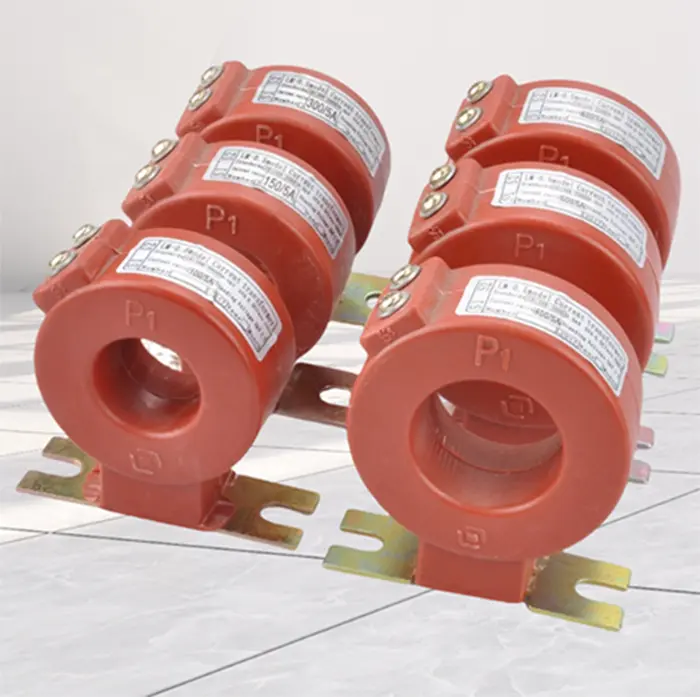

दInflatable कॅबिनेट वर्तमान ट्रान्सफॉर्मरसी-जीआयएस सारख्या गॅस-इन्सुलेटेड स्विचगियर सिस्टमसाठी डिझाइन केलेले वर्तमान मापन आणि संरक्षण साधन आहे. हे प्राथमिक प्रवाह मोजते आणि कॉम्पॅक्ट स्विचगियर कॅबिनेटमध्ये मीटरिंग आणि रिले संरक्षणासाठी अचूक सिग्नल प्रदान करते.कमविल, एक व्यावसायिक पुरवठादार, स्टॉकमध्ये असलेले दर्जेदार इन्फ्लेटेबल कॅबिनेट करंट ट्रान्सफॉर्मर प्रदान करतो.
इन्फ्लेटेबल कॅबिनेट करंट ट्रान्सफॉर्मर गॅस-इन्सुलेटेड स्विचगियर कॅबिनेटमध्ये स्थापित केला जातो जेथे इन्सुलेशन माध्यम सल्फर हेक्साफ्लोराइड (SF₆) किंवा कोरडी हवा असू शकते. हे उच्च प्राथमिक प्रवाहाचे प्रमाणित दुय्यम प्रवाहात रूपांतर करते, सामान्यतः 5A किंवा 1A, जे मीटर, रिले आणि संरक्षण उपकरणांद्वारे सुरक्षितपणे वापरले जाऊ शकते.
ट्रान्सफॉर्मर C-GIS स्विचगियर स्ट्रक्चर्ससाठी डिझाइन केलेले असल्यामुळे, ते सामान्यत: केबल इनलेट किंवा आउटलेट कंडक्टरभोवती बसवले जाते. कॉम्पॅक्ट आकार स्थिर इन्सुलेशन कार्यप्रदर्शन राखून सीलबंद स्विचगियर कंपार्टमेंटमध्ये बसू देतो.
कमविल एक व्यावसायिक कारखाना आहे, उत्पादनInflatable कॅबिनेट वर्तमान ट्रान्सफॉर्मरउपकरणे स्ट्रक्चरल विश्वासार्हता आणि स्थापना सुसंगततेवर लक्ष केंद्रित करतात.
1. इपॉक्सी राळ कास्टिंग स्ट्रक्चर
लोखंडी कोर आणि दुय्यम विंडिंग्स इपॉक्सी रेझिनने आच्छादित असतात, ज्यामुळे सीलबंद आणि ज्वाला-प्रतिरोधक शरीर तयार होते.
2. कॉम्पॅक्ट इंस्टॉलेशन डिझाइन
लहान आकार आणि हलके वजन थेट केबल सर्किट्स किंवा बसबारवर इन्फ्लेटेबल कॅबिनेटमध्ये स्थापित करण्यास अनुमती देते.
3. सीलबंद प्राथमिक कंडक्टर
इन्सुलेशन अखंडता राखण्यासाठी प्राथमिक कंडक्टर सहसा स्टेनलेस स्टील किंवा इन्सुलेटेड हाऊसिंगमध्ये बंद असतो.
4. नैसर्गिक कूलिंग डिझाइन
एकात्मिक इन्सुलेशन आणि उष्णता नष्ट करणे ट्रान्सफॉर्मरला अतिरिक्त कूलिंग उपकरणांशिवाय कार्य करण्यास अनुमती देते.
रेट केलेले प्राथमिक वर्तमान
वितरण नेटवर्क आवश्यकतांवर अवलंबून, सामान्य श्रेणींमध्ये 20A ते 600A समाविष्ट आहे.
दुय्यम वर्तमान रेट केले
मापन आणि संरक्षण उपकरणांसाठी मानक आउटपुट 5A किंवा 1A आहेत.
अचूकता वर्ग
ठराविक संयोजनांमध्ये 0.5 / 10P समाविष्ट आहे, जे मीटरिंग आणि रिले संरक्षण कार्यांना समर्थन देते.
रेट केलेली वारंवारता
बहुतेक युनिट्स 50Hz किंवा 60Hz वर कार्य करतात.
इन्सुलेशन पातळी
ठराविक इन्सुलेशन पातळी 12/42/75kV आहेत, मध्यम-व्होल्टेज स्विचगियर अनुप्रयोगांसाठी योग्य आहेत.
पर्यावरण अनुकूलता
Inflatable कॅबिनेट वर्तमान ट्रान्सफॉर्मर हे बंदिस्त स्विचगियर वातावरणात ऑपरेशनसाठी डिझाइन केलेले आहे जे आव्हानात्मक परिस्थिती अनुभवू शकतात.
तापमान श्रेणी
सामान्य ऑपरेटिंग तापमान −5°C ते +45°C पर्यंत असते.
प्रदूषण प्रतिकार
सीलबंद इन्सुलेशन धूळ, आर्द्रता आणि दूषिततेचा प्रभाव कमी करते.
हाय-अल्टीट्यूड ऑपरेशन
अनेक डिझाईन्स समुद्रसपाटीपासून 3000 मीटरपर्यंतच्या भागात स्थापनेला समर्थन देतात.
गॅस-इन्सुलेटेड सुसंगतता
पर्यावरणीय प्रभाव कमी करण्यासाठी काही नवीन डिझाईन्स इन्सुलेशन माध्यम म्हणून SF₆ ऐवजी कोरडी हवा वापरतात.
इन्फ्लेटेबल कॅबिनेट करंट ट्रान्सफॉर्मर उपकरणांचा विश्वासार्ह चीन पुरवठादार एकाधिक वीज वितरण क्षेत्रांमध्ये वापरल्या जाणाऱ्या उत्पादनांचा पुरवठा करतो.
सामान्य अनुप्रयोगांमध्ये हे समाविष्ट आहे:
शहरी रेल्वे ट्रान्झिट पॉवर सिस्टम
औद्योगिक वितरण नेटवर्क
धातू आणि पेट्रोकेमिकल वनस्पती
मध्यम-व्होल्टेज सबस्टेशन
उच्च-उंची पॉवर ग्रिड पायाभूत सुविधा
