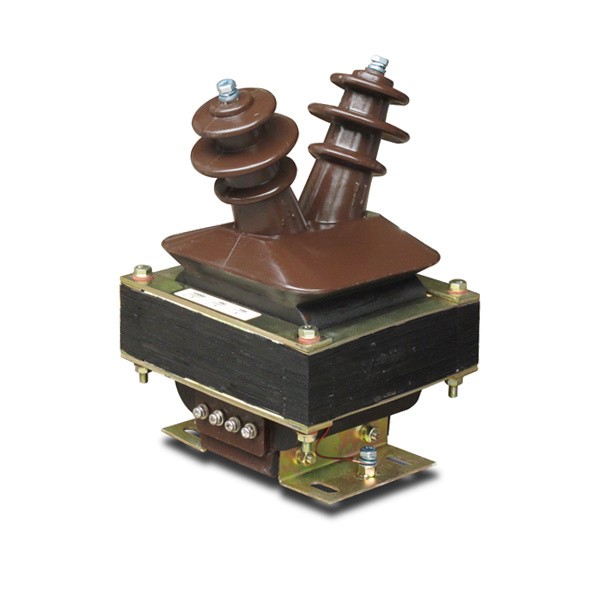

A व्होल्टेज ट्रान्सफॉर्मरमापन, मीटरिंग, संरक्षण आणि नियंत्रणासाठी योग्य प्रमाणात दुय्यम व्होल्टेजमध्ये उच्च प्राथमिक व्होल्टेज कमी करण्यासाठी वापरले जाणारे एक महत्त्वाचे इन्स्ट्रुमेंट-ट्रान्सफॉर्मर तंत्रज्ञान आहे. पॉवर ट्रान्सफॉर्मरच्या विपरीत, जे इलेक्ट्रिकल नेटवर्क्स दरम्यान ऊर्जा हस्तांतरणासाठी आहे, एक इन्स्ट्रुमेंट ट्रान्सफॉर्मर मीटर, रिले, मॉनिटरिंग उपकरणे आणि नियंत्रण प्रणालींना अचूक सिग्नल प्रदान करण्यासाठी डिझाइन केलेले आहे. योग्य निवड प्राथमिक-सिस्टम व्होल्टेज, दुय्यम व्होल्टेज, वारंवारता, अचूकता आवश्यकता, ओझे, इन्सुलेशन, फेज व्यवस्था, विंडिंग कॉन्फिगरेशन, स्थापना स्थान, पर्यावरणीय प्रदर्शन आणि इच्छित संरक्षण किंवा मापन कार्य यावर अवलंबून असते. इलेक्ट्रोमॅग्नेटिक, कॅपेसिटिव्ह आणि इलेक्ट्रॉनिक तंत्रज्ञान आनुपातिक व्होल्टेज सिग्नल मिळविण्यासाठी भिन्न दृष्टीकोन प्रदान करतात. इनडोअर आणि आउटडोअर डिझाईन्स विविध पर्यावरणीय परिस्थितींना देखील संबोधित करतात. संपूर्ण तांत्रिक मूल्यमापनासाठी विद्युत कार्यप्रदर्शन, इन्सुलेशन, बांधकाम, उपकरणे, संरक्षण, स्थापना आणि देखभाल यांचा एक समन्वित प्रणाली म्हणून विचार करणे आवश्यक आहे.
सामग्री सारणी
विभागात थेट जाण्यासाठी कोणत्याही विषयावर क्लिक करा.
- 1. पॉवर सिस्टीममध्ये व्होल्टेज मापन महत्त्वाचे का आहे?
- 2. इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर कसे कार्य करते?
- 3. मुख्य प्रकार आणि कॉन्फिगरेशन काय आहेत?
- 4. अचूकता आणि ओझे निवडीवर कसा परिणाम करतात?
- 5. इन्सुलेशन आणि इलेक्ट्रिकल अलगाव का आवश्यक आहेत?
- 6. संरक्षण आणि मापन अनुप्रयोग कसे वेगळे आहेत?
- 7. इलेक्ट्रोमॅग्नेटिक आणि कॅपेसिटिव्ह डिझाइनमध्ये काय फरक आहे?
- 8. इनडोअर आणि आउटडोअर डिझाईन्स वेगवेगळ्या परिस्थितींना कसे संबोधित करतात?
- 9. सिंगल-फेज आणि थ्री-फेज ऍप्लिकेशन्स कसे वेगळे आहेत?
- 10. फ्यूज, दुय्यम ग्राउंडिंग आणि सुरक्षितता कशी विचारात घ्यावी?
- 11. कोणते अनुप्रयोग इन्स्ट्रुमेंट व्होल्टेज मापन वापरतात?
- 12. कोणत्या सामान्य निवड चुका टाळल्या पाहिजेत?
- 13. व्यावसायिक तांत्रिक तपशीलामध्ये काय समाविष्ट असावे?
- 14. वारंवार विचारले जाणारे प्रश्न
पॉवर सिस्टीममध्ये व्होल्टेज मापन महत्त्वाचे का आहे?
व्होल्टेजबद्दल विश्वसनीय माहितीशिवाय इलेक्ट्रिकल नेटवर्क सुरक्षितपणे आणि अचूकपणे नियंत्रित केले जाऊ शकत नाहीत. ऑपरेटर, प्रोटेक्शन रिले, मीटर, ऑटोमेशन सिस्टम आणि मॉनिटरिंग उपकरणे हे सर्व मापन सिग्नलवर अवलंबून असतात जे प्राथमिक इलेक्ट्रिकल सर्किटची स्थिती दर्शवतात.
पारंपारिक मीटर किंवा लो-व्होल्टेज कंट्रोल उपकरणे मध्यम किंवा उच्च-व्होल्टेज सर्किटशी थेट जोडणे अव्यवहार्य आणि संभाव्य धोकादायक असेल. इन्स्ट्रुमेंट ट्रान्सफॉर्मर उच्च-व्होल्टेज सर्किट आणि दुय्यम मापन सर्किट दरम्यान विद्युत पृथक्करण प्रदान करताना प्राथमिक व्होल्टेजचे प्रतिनिधित्व करणारे प्रमाणिक दुय्यम सिग्नल तयार करून ही समस्या सोडवतात.
या वेगळेपणाचे अनेक व्यावहारिक फायदे आहेत. मापन उपकरणे थेट प्राथमिक प्रणालीच्या संपर्कात येण्याऐवजी प्रमाणित दुय्यम व्होल्टेजभोवती डिझाइन केली जाऊ शकतात. संरक्षण रिले व्यवस्थापित करण्यायोग्य सिग्नलवर प्रक्रिया करू शकतात. ऊर्जा मीटर त्यांचे मापन कार्य करू शकतात. ऑपरेटर थेट नियंत्रण पॅनेलमध्ये प्राथमिक व्होल्टेज न आणता इलेक्ट्रिकल नेटवर्कबद्दल माहिती मिळवू शकतात.
मीटर आणि मॉनिटरिंग डिव्हाइसेससाठी आनुपातिक व्होल्टेज सिग्नल प्रदान करते.
संरक्षक रिलेला व्होल्टेज माहिती पुरवते जी प्रणालीच्या असामान्य परिस्थितीचे मूल्यांकन करते.
उच्च-व्होल्टेज प्राथमिक नेटवर्कपासून दुय्यम मापन सर्किट वेगळे करते.
ऑटोमेशन, स्विचिंग लॉजिक, सिंक्रोनाइझेशन आणि इतर नियंत्रण कार्यांना समर्थन देणारा इलेक्ट्रिकल सिग्नल प्रदान करतो.
व्होल्टेज माहिती विशेषतः अशा प्रणालींमध्ये महत्वाची आहे जिथे विद्युत स्थिती सतत बदलत असते. सबस्टेशन्स, औद्योगिक वितरण प्रणाली, ट्रान्सफॉर्मर फीडर, नूतनीकरणयोग्य-ऊर्जा नेटवर्क आणि जटिल उपयुक्तता प्रणाली या सर्वांसाठी सिस्टम व्होल्टेजबद्दल विश्वसनीय माहिती आवश्यक आहे.
मापन समस्यानिवारण करण्यास देखील समर्थन देते. जर पाहिलेले दुय्यम सिग्नल अनपेक्षितपणे बदलले, तर अभियंते तपासू शकतात की त्याचे कारण प्राथमिक प्रणाली, इन्स्ट्रुमेंट ट्रान्सफॉर्मर, वायरिंग, संरक्षण सर्किट किंवा मापन साखळीच्या इतर भागाशी संबंधित आहे.
म्हणून विश्वसनीय मापन साखळी योग्यरित्या निवडलेल्या इन्स्ट्रुमेंट ट्रान्सफॉर्मरपासून सुरू होते. अचूकता, इन्सुलेशन, कनेक्शन कॉन्फिगरेशन, दुय्यम ओझे, पर्यावरणीय परिस्थिती आणि संरक्षण आवश्यकता या सर्वांचा एकत्रितपणे विचार करणे आवश्यक आहे.
इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर कसे कार्य करते?
इलेक्ट्रोमॅग्नेटिक इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर इलेक्ट्रोमॅग्नेटिक इंडक्शनद्वारे कार्य करते. प्राथमिक वळण उच्च-व्होल्टेज सर्किटशी जोडलेले असते, तर दुय्यम वळण कनेक्ट केलेल्या मोजमाप किंवा संरक्षण उपकरणांना प्रमाणानुसार कमी व्होल्टेज प्रदान करते.
प्राथमिक संबंध दुय्यम वळणांच्या प्राथमिक वळणांच्या गुणोत्तराने निर्धारित केला जातो. जेव्हा प्राथमिक वळण ऊर्जावान होते, तेव्हा कोरमध्ये चुंबकीय प्रवाह स्थापित केला जातो. हा प्रवाह दुय्यम विंडिंगमध्ये एक व्होल्टेज प्रेरित करतो जो ट्रान्सफॉर्मरच्या डिझाइन केलेल्या ऑपरेटिंग रेंजमधील प्राथमिक व्होल्टेजशी आनुपातिकपणे संबंधित असतो.
प्राथमिक वळण
प्राथमिक वळण उच्च-व्होल्टेज सर्किटशी जोडते. त्यामुळे त्याची इन्सुलेशन प्रणाली प्राथमिक नेटवर्कशी संबंधित विद्युत ताण सहन करण्यासाठी डिझाइन केलेली आहे.
उत्पादनाच्या आर्किटेक्चरवर अवलंबून, प्राथमिक विंडिंगमध्ये भिन्न भौतिक बांधकाम असू शकतात. काही डिझाईन्स पारंपारिक वळण व्यवस्थेचा वापर करतात, तर काही वळणांना इनकॅप्स्युलेटेड इन्सुलेशन स्ट्रक्चरमध्ये एकत्रित करतात.
दुय्यम वळण
दुय्यम वळण मीटर, रिले आणि इतर उपकरणांना कमी व्होल्टेज सिग्नल प्रदान करते. त्याचे आउटपुट निर्दिष्ट विद्युतीय परिस्थितीत प्राथमिक व्होल्टेजच्या प्रमाणात राहण्यासाठी डिझाइन केले आहे.
चुंबकीय कोर
कोर इलेक्ट्रोमॅग्नेटिक इंडक्शनसाठी आवश्यक चुंबकीय मार्ग प्रदान करतो. कोर बांधकाम आणि चुंबकीय वैशिष्ट्ये अचूकता, उत्तेजना वर्तन, नुकसान आणि स्थिर दुय्यम सिग्नल प्रदान करण्याच्या ट्रान्सफॉर्मरच्या क्षमतेवर प्रभाव पाडतात.
इन्सुलेशन प्रणाली
इन्सुलेशन प्रणाली उच्च-व्होल्टेज प्राथमिक वळण दुय्यम वळण, संलग्नक आणि आसपासच्या संरचनेपासून वेगळे करते. उत्पादनाच्या डिझाइनवर अवलंबून, यामध्ये कोरडे इन्सुलेशन, इपॉक्सी-रेझिन कास्टिंग, तेल इन्सुलेशन, गॅस इन्सुलेशन किंवा इतर डायलेक्ट्रिक व्यवस्था समाविष्ट असू शकतात.
| घटक | प्राथमिक कार्य | मुख्य डिझाइन विचार |
|---|---|---|
| प्राथमिक वळण | उच्च-व्होल्टेज सर्किटशी जोडते | प्राथमिक व्होल्टेज आणि इन्सुलेशन आवश्यकता |
| दुय्यम वळण | कमी मापन सिग्नल प्रदान करते | दुय्यम व्होल्टेज, अचूकता, ओझे |
| चुंबकीय कोर | चुंबकीय मार्ग प्रदान करते | मुख्य सामग्री आणि उत्तेजनाची वैशिष्ट्ये |
| इन्सुलेशन प्रणाली | विद्युत पृथक्करण राखते | व्होल्टेज तणाव, वातावरण, यांत्रिक स्थिरता |
| संलग्न किंवा गृहनिर्माण | यांत्रिक आणि पर्यावरण संरक्षण प्रदान करते | स्थापना स्थान आणि एक्सपोजर परिस्थिती |
दुय्यम सिग्नल गुणवत्ता
उपयुक्त दुय्यम सिग्नलने प्राथमिक व्होल्टेजचे अचूक प्रतिनिधित्व करणे आवश्यक आहे जेव्हा कनेक्ट केलेले उपकरण त्याचे निर्दिष्ट भार काढतात. मापन सर्किट दुय्यम वर जास्त भार टाकल्यास, व्होल्टेज गुणोत्तर आणि अचूकता प्रभावित होऊ शकते.
म्हणूनच ट्रान्सफॉर्मर, वायरिंग, टर्मिनल्स, मीटर्स, रिले आणि इतर दुय्यम उपकरणांचे एक सर्किट म्हणून मूल्यांकन केले पाहिजे.
कार्याचे तत्त्व संकल्पनेत सोपे असू शकते, परंतु वास्तविक ऑपरेटिंग परिस्थितीत स्थिर अचूकता प्राप्त करण्यासाठी कोर, विंडिंग्ज, इन्सुलेशन, कनेक्शन आणि यांत्रिक रचना काळजीपूर्वक डिझाइन करणे आवश्यक आहे.
मुख्य प्रकार आणि कॉन्फिगरेशन काय आहेत?
इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर्सची स्थापना, फेज व्यवस्था, वळण कॉन्फिगरेशन, इन्सुलेशन तंत्रज्ञान आणि ऑपरेटिंग तत्त्वानुसार वर्गीकृत केले जाऊ शकते. या श्रेणी अभियंत्यांना सिस्टम आवश्यकतांनुसार निवड कमी करण्यास मदत करतात.
इनडोअर कॉन्फिगरेशन
इनडोअर युनिट्स हे स्विचगियर, सबस्टेशन, इलेक्ट्रिकल रूम किंवा इतर संरक्षित वातावरणात इंस्टॉलेशनसाठी आहेत. त्यांचे संलग्नक आणि इन्सुलेशन डिझाइन नियंत्रित घरातील वातावरणाभोवती अनुकूल केले जाऊ शकते.
कॉम्पॅक्ट इनडोअर मीडियम-व्होल्टेज ऍप्लिकेशन्समध्ये इपॉक्सी-रेझिन कास्ट डिझाइन सामान्य आहेत कारण भौतिक असेंबली तुलनेने कॉम्पॅक्ट ठेवताना घन इन्सुलेशन सीलबंद रचना तयार करू शकते.
आउटडोअर कॉन्फिगरेशन
आउटडोअर युनिट्सला पाऊस, आर्द्रता, तापमानातील बदल, सूर्यप्रकाश, धूळ, प्रदूषण आणि इतर पर्यावरणीय परिस्थितींचा थेट सामना करावा लागतो. त्यामुळे त्यांच्या घरांची आणि इन्सुलेशनची व्यवस्था बाहेरच्या सेवेकडे लक्ष देणे आवश्यक आहे.
सिंगल-फेज कॉन्फिगरेशन
सिंगल-फेज डिझाईन्स सामान्यतः वापरल्या जातात जेथे प्रत्येक टप्पा स्वतंत्रपणे मोजला जातो किंवा जेथे अनुप्रयोगास परिभाषित फेज-टू-ग्राउंड किंवा फेज-टू-फेज मापन व्यवस्था आवश्यक असते.
तीन-चरण कॉन्फिगरेशन
थ्री-फेज व्यवस्था थ्री-फेज इलेक्ट्रिकल नेटवर्कसाठी समन्वित व्होल्टेज मापन प्रदान करू शकते. अचूक कनेक्शन सिस्टम तटस्थ कॉन्फिगरेशन आणि संरक्षण किंवा मीटरिंग कार्यावर अवलंबून असते.
दोन-वाइंडिंग आणि तीन-वाइंडिंग कॉन्फिगरेशन
दोन-वाइंडिंग डिझाइनमध्ये एक प्राथमिक आणि एक दुय्यम वळण असते. थ्री-वाइंडिंग डिझाइनमध्ये सहायक दुय्यम वळण जोडले जाते जे इलेक्ट्रिकल स्कीमवर अवलंबून वेगळ्या संरक्षणास किंवा ग्राउंडिंग-संबंधित कार्यास समर्थन देऊ शकते.
ड्राय-प्रकार आणि कास्ट-राळ प्रणाली
ड्राय-टाइप सिस्टम द्रव डायलेक्ट्रिकशिवाय घन किंवा कोरडे इन्सुलेशन वापरतात. इपॉक्सी-रेझिन कास्ट कन्स्ट्रक्शन निवडलेल्या घटकांना पूर्णपणे अंतर्भूत करू शकते, यांत्रिक स्थिरता आणि ओलावा आणि दूषित होण्यास प्रतिकार प्रदान करते.
तेलात बुडवलेली रचना
तेल-विसर्जन केलेले कॉन्फिगरेशन डायलेक्ट्रिक आणि थर्मल सिस्टमचा भाग म्हणून इन्सुलेटिंग तेल वापरतात. या डिझाईन्ससाठी योग्य टाकी बांधणे, सील करणे, तेल व्यवस्थापन आणि देखभाल प्रक्रिया आवश्यक आहे.
इन्फ्लेटेबल किंवा गॅस-इन्सुलेटेड कॉन्फिगरेशन
गॅस-इन्सुलेटेड डिझाईन्स वापरल्या जाऊ शकतात जेथे संलग्न डायलेक्ट्रिक सिस्टम योग्य आहेत. त्यांच्या निवडीमध्ये एनक्लोजर सीलिंग, गॅस गुणधर्म, दबाव व्यवस्थापन, सेवा प्रक्रिया आणि पर्यावरणीय आवश्यकता यांचा विचार केला पाहिजे.
कॅपेसिटिव्ह आणि इलेक्ट्रॉनिक तंत्रज्ञान
प्रत्येक व्होल्टेज मापन प्रणाली पारंपारिक इलेक्ट्रोमॅग्नेटिक ट्रान्सफॉर्मरवर अवलंबून नसते. कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर इलेक्ट्रोमॅग्नेटिक सेक्शनसह कॅपॅसिटिव्ह डिव्हायडर वापरतात, तर इलेक्ट्रॉनिक व्होल्टेज सेन्सर्स आनुपातिक इलेक्ट्रिकल आउटपुट तयार करण्यासाठी सेन्सिंग आणि सिग्नल-रूपांतरण पद्धती वापरतात.
| वर्गीकरण | ठराविक पर्याय | निवड फोकस |
|---|---|---|
| स्थापना | इनडोअर, आउटडोअर | पर्यावरणीय प्रदर्शन आणि संलग्न डिझाइन |
| टप्पा | सिंगल-फेज, थ्री-फेज | नेटवर्क कॉन्फिगरेशन आणि मापन योजना |
| वळण | दोन-वळण, तीन-वळण | मीटरिंग, संरक्षण, सहाय्यक कार्ये |
| इन्सुलेशन | कोरडे, कास्ट-राळ, तेल, वायू | व्होल्टेज वर्ग, पर्यावरण, देखभाल |
| कार्य तत्त्व | इलेक्ट्रोमॅग्नेटिक, कॅपेसिटिव्ह, इलेक्ट्रॉनिक | व्होल्टेज पातळी, अचूकता, सिस्टम आर्किटेक्चर |
निवड केवळ उत्पादन श्रेणी नव्हे तर अनुप्रयोग आणि नेटवर्क आवश्यकतांपासून सुरू झाली पाहिजे. भिन्न स्थापना आणि देखभाल वैशिष्ट्ये प्रदान करताना भिन्न कॉन्फिगरेशन समान मापन कार्ये पूर्ण करू शकतात.
अचूकता आणि ओझे निवडीवर कसा परिणाम करतात?
अचूकता ही सर्वात महत्त्वाची तांत्रिक बाबींपैकी एक आहे कारण दुय्यम सिग्नलचा वापर ऊर्जा मोजमाप, सिस्टम मॉनिटरिंग, संरक्षण, नियंत्रण किंवा एकाच वेळी अनेक कार्यांसाठी केला जाऊ शकतो.
अचूकता वर्ग
अचूकता वर्ग परिभाषित परिस्थितीत स्वीकार्य मापन त्रुटीचे वर्णन करतो. भिन्न अनुप्रयोगांमध्ये भिन्न अचूकता आवश्यकता असू शकतात.
मीटरिंगसाठी वापरल्या जाणाऱ्या मापन सर्किट्सना ट्रान्सफॉर्मर प्रामुख्याने संरक्षण सिग्नल प्रदान करणाऱ्या ऍप्लिकेशन्सपेक्षा घट्ट अचूकता आवश्यक असू शकते. त्यामुळे दुय्यम सर्किटला काय पूर्ण करायचे आहे यावर योग्य वर्ग अवलंबून असतो.
रेट केलेले ओझे
बोझ म्हणजे दुय्यम विंडिंगशी जोडलेल्या लोडचा संदर्भ. यामध्ये मीटर, रिले इनपुट, ट्रान्सड्यूसर, वायरिंग, टर्मिनल ब्लॉक्स आणि इतर जोडलेली उपकरणे समाविष्ट आहेत.
दुय्यम सर्किटचे वास्तविक ओझे ज्या परिस्थितीसाठी ट्रान्सफॉर्मर निर्दिष्ट केले होते त्यापेक्षा लक्षणीय भिन्न असल्यास, अचूकता आणि आउटपुट वर्तन बदलू शकते.
गुणोत्तर अचूकता
परिवर्तनाचे प्रमाण निर्दिष्ट सहिष्णुतेमध्ये राहणे आवश्यक आहे. अभिप्रेत गुणोत्तर आणि वास्तविक गुणोत्तर यांच्यात जुळत नसल्यामुळे मापन मूल्ये आणि संरक्षण निर्णय दोन्ही प्रभावित होऊ शकतात.
फेज विस्थापन
शक्ती गणना समाविष्ट असलेल्या मापन प्रणालींमध्ये, फेज संबंध महत्त्वाचे असतात. फेज विस्थापनातील लहान त्रुटी व्होल्टेज आणि वर्तमान सिग्नलमधून काढलेल्या गणनांच्या अचूकतेवर परिणाम करू शकतात.
| पॅरामीटर | हे काय वर्णन करते | व्हय इट मॅटर |
|---|---|---|
| अचूकता वर्ग | परिभाषित परिस्थितीत मापन अचूकता | मीटरिंग किंवा संरक्षणासाठी योग्यता निर्धारित करते |
| रेट केलेले ओझे | दुय्यम सर्किट लोड | दुय्यम व्होल्टेज आणि अचूकता प्रभावित करते |
| परिवर्तन प्रमाण | प्राथमिक-ते-दुय्यम व्होल्टेज संबंध | मापन प्राथमिक प्रणालीचे अचूक प्रतिनिधित्व करते याची खात्री करते |
| फेज विस्थापन | प्राथमिक आणि दुय्यम व्होल्टेजमधील कोनीय संबंध | शक्ती आणि संरक्षण गणना प्रभावित करू शकते |
मीटरिंग विरुद्ध संरक्षण आवश्यकता
मापन-देणारं ऍप्लिकेशन्स साधारणपणे संबंधित ऑपरेटिंग रेंजमध्ये अचूक आनुपातिक आउटपुट राखण्यावर लक्ष केंद्रित करतात. प्रोटेक्शन-ओरिएंटेड ऍप्लिकेशन्स सिस्टमच्या असामान्य परिस्थिती दरम्यान ट्रान्सफॉर्मरच्या वर्तनावर आणि रिले ऑपरेशनला समर्थन देण्यासाठी दुय्यम सिग्नलच्या क्षमतेवर अधिक जोर देऊ शकतात.
हा फरक तांत्रिक तपशीलांमध्ये प्रतिबिंबित झाला पाहिजे. केवळ नाममात्र व्होल्टेजनुसार निवडलेले उत्पादन अयोग्य असू शकते जर त्याची अचूकता आणि ओझे वैशिष्ट्ये कनेक्ट केलेल्या सर्किटशी जुळत नाहीत.
इन्सुलेशन आणि इलेक्ट्रिकल अलगाव का आवश्यक आहेत?
इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर वापरण्याचे मुख्य कारण म्हणजे इलेक्ट्रिकल आयसोलेशन. प्राथमिक सर्किट पारंपारिक मापन आणि नियंत्रण उपकरणांच्या सुरक्षित ऑपरेटिंग श्रेणीपेक्षा खूप वरच्या व्होल्टेजवर कार्य करू शकते, म्हणून इन्सुलेशन प्रणालीने प्राथमिक आणि दुय्यम सर्किट्समध्ये विश्वासार्ह पृथक्करण करणे आवश्यक आहे.
प्राथमिक-ते-माध्यमिक अलगाव
इन्सुलेशन सिस्टमला रेटेड प्राथमिक व्होल्टेज आणि परिभाषित क्षणिक परिस्थितीशी संबंधित विद्युत ताण सहन करणे आवश्यक आहे. डिझाईनमध्ये इन्सुलेशन मटेरियल, क्रिपेज डिस्टन्स, क्लीयरन्स, वळण व्यवस्था, एन्कॅप्सुलेशन, टर्मिनल्स आणि एनक्लोजर भूमिती समाविष्ट आहे.
घन इन्सुलेशन
कास्ट-रेझिन डिझाईन्स विंडिंग्ज आणि इतर इलेक्ट्रिकल घटकांना अंतर्भूत करू शकतात. हा दृष्टीकोन एक संक्षिप्त आणि यांत्रिकरित्या स्थिर संरचना प्रदान करू शकतो आणि अंतर्गत इन्सुलेशन पृष्ठभागांना ओलावा किंवा दूषित होण्याचा थेट संपर्क कमी करतो.
तेल इन्सुलेशन
तेल डायलेक्ट्रिक इन्सुलेशन आणि उष्णता-हस्तांतरण वैशिष्ट्ये दोन्ही प्रदान करते. तेलाने भरलेल्या डिझाईन्सना इच्छित अंतर्गत वातावरण राखण्यासाठी योग्य प्रतिबंध आणि सीलिंग आवश्यक आहे.
गॅस इन्सुलेशन
गॅस-इन्सुलेटेड असेंब्ली एक संलग्न डायलेक्ट्रिक माध्यम वापरतात. संलग्नकाने त्याची अखंडता राखली पाहिजे आणि सेवा प्रक्रियेत डायलेक्ट्रिक माध्यम आणि उपकरणाच्या दाब किंवा सीलिंग व्यवस्थेचा विचार केला पाहिजे.
क्रिपेज आणि क्लिअरन्स
क्लीयरन्स म्हणजे प्रवाहकीय भागांमधील हवेतील सर्वात कमी अंतर, तर क्रीपेज इन्सुलेट पृष्ठभागावरील अंतराशी संबंधित आहे. मध्यम आणि उच्च-व्होल्टेज उपकरणांच्या डिझाइनमध्ये दोन्ही महत्त्वपूर्ण आहेत.
पर्यावरणीय प्रदूषणामुळे क्रिपेज अंतराचे महत्त्व वाढू शकते कारण इन्सुलेट पृष्ठभागावरील दूषिततेमुळे गळती करंटचा मार्ग तयार होऊ शकतो.
इन्सुलेशनने विघटन न करता निर्दिष्ट विद्युत ताण सहन करणे आवश्यक आहे.
इन्सुलेशन प्रणालीने अपेक्षित आर्द्रता, दूषितता आणि तापमानाच्या परिस्थितीत त्याचे कार्य राखले पाहिजे.
वाहतूक, स्थापना आणि सामान्य ऑपरेशन दरम्यान विंडिंग आणि इन्सुलेशन स्थिर राहणे आवश्यक आहे.
लो-व्होल्टेज मापन सर्किट प्राथमिक नेटवर्कपासून योग्यरित्या विभक्त राहिले पाहिजे.
म्हणून इन्सुलेशन ही एकल सामग्रीची निवड नाही. ही एक संपूर्ण अभियांत्रिकी प्रणाली आहे ज्यामध्ये भूमिती, साहित्य, उत्पादन गुणवत्ता, पर्यावरणीय प्रदर्शन आणि विद्युत समन्वय यांचा समावेश आहे.
खरेदीदारांसाठी, याचा अर्थ इन्सुलेशनचे वर्णन विशिष्ट असावे. ड्राय टाईप, कास्ट राळ, तेल बुडवलेले किंवा गॅस इन्सुलेटेड सारख्या अटी प्रारंभ बिंदू प्रदान करतात, परंतु तांत्रिक तपशीलाने इच्छित व्होल्टेज वर्ग आणि स्थापना परिस्थिती देखील स्पष्ट केली पाहिजे.
संरक्षण आणि मापन अनुप्रयोग कसे वेगळे आहेत?
समान प्राथमिक व्होल्टेज सर्किट दोन्ही मापन आणि संरक्षण प्रणालींना सिग्नल प्रदान करू शकते, परंतु या दोन कार्यांच्या आवश्यकता एकसारख्या नाहीत.
मापन अनुप्रयोग
मापन प्रणालींना स्थिर आनुपातिक व्होल्टेजची आवश्यकता असते जेणेकरून मीटर आणि मॉनिटरिंग उपकरणे प्राथमिक प्रणालीचे अचूक प्रतिनिधित्व करू शकतील. त्यामुळे सामान्य ऑपरेटिंग रेंजमधील अचूकता विशेषतः महत्त्वाची आहे.
ॲप्लिकेशन्समध्ये व्होल्टेज मीटर्स, एनर्जी मीटर्स, पॉवर-क्वालिटी इक्विपमेंट्स, सुपरवायझरी सिस्टम्स आणि इतर मॉनिटरिंग डिव्हाइसेसचा समावेश असू शकतो.
संरक्षण अनुप्रयोग
संरक्षण रिले असामान्य परिस्थिती ओळखण्यासाठी विद्युत सिग्नल वापरतात. व्होल्टेज माहिती नेटवर्क आर्किटेक्चरवर अवलंबून अंडरव्होल्टेज, ओव्हरव्होल्टेज, दिशात्मक, अंतर, सिंक्रोनाइझिंग किंवा इतर संरक्षण कार्यांमध्ये योगदान देऊ शकते.
ट्रान्सफॉर्मरने संरक्षण योजनेशी संबंधित परिस्थितीनुसार योग्य सिग्नल प्रदान करणे आवश्यक आहे.
एकत्रित अनुप्रयोग
काही प्रणाली वेगवेगळ्या कार्यांसाठी स्वतंत्र दुय्यम विंडिंग वापरतात. एक वळण मापनास समर्थन देऊ शकते तर दुसरे संरक्षणासाठी नियुक्त केले जाते.
ही व्यवस्था वेगवेगळ्या सर्किट्सच्या गरजा वेगळे करण्यात आणि मापन भार आणि संरक्षण इनपुटमधील परस्परसंवाद कमी करण्यात मदत करू शकते.
| अर्ज | ठराविक दुय्यम कार्य | मुख्य डिझाइन प्राधान्य |
|---|---|---|
| व्होल्टेज मीटरिंग | अचूक आनुपातिक व्होल्टेज | निर्दिष्ट अचूकता आणि ओझे |
| ऊर्जा मोजमाप | विद्युत गणनेसाठी व्होल्टेज सिग्नल | गुणोत्तर अचूकता आणि फेज कामगिरी |
| रिले संरक्षण | फॉल्ट लॉजिकसाठी व्होल्टेज इनपुट | संरक्षण कार्यप्रदर्शन आणि योग्य दुय्यम वर्तन |
| नियंत्रण प्रणाली | व्होल्टेज फीडबॅक किंवा सिंक्रोनाइझेशन | स्थिर आणि योग्यरित्या मोजलेले सिग्नल |
| देखरेख | सिस्टम स्थिती डेटा | विश्वसनीय सिग्नल गुणवत्ता आणि एकत्रीकरण |
सहायक दुय्यम windings
थ्री-वाइंडिंग उत्पादने विशेष अनुप्रयोगांसाठी अतिरिक्त दुय्यम आउटपुट प्रदान करू शकतात. अचूक हेतू सिस्टम कॉन्फिगरेशन आणि संरक्षण योजनेवर अवलंबून आहे.
हे एक कारण आहे की तांत्रिक रेखाचित्रे मौल्यवान आहेत. संपूर्ण वाइंडिंग आकृती उत्पादनामध्ये एकाधिक आउटपुट आहेत या सामान्य विधानापेक्षा अधिक उपयुक्त माहिती प्रकट करते.
दुय्यम सर्किट डिझाइन
कनेक्ट केलेले सर्किट त्याच्या संपूर्णपणे विचारात घेतले पाहिजे. लांब केबल धावणे, टर्मिनल ब्लॉक्स्, मीटर, रिले, ट्रान्सड्यूसर आणि इतर उपकरणे हे सर्व वास्तविक दुय्यम ओझे आणि सिग्नल वर्तनामध्ये योगदान देतात.
इलेक्ट्रोमॅग्नेटिक आणि कॅपेसिटिव्ह डिझाइनमध्ये काय फरक आहे?
भिन्न व्होल्टेज-मापन तंत्रज्ञान समान मूलभूत समस्या वेगवेगळ्या प्रकारे सोडवतात. त्यांची ऑपरेटिंग तत्त्वे समजून घेणे अभियंत्यांना उपकरणे नेटवर्क आणि अनुप्रयोगाशी जुळण्यास मदत करते.
इलेक्ट्रोमॅग्नेटिक तंत्रज्ञान
पारंपारिक इलेक्ट्रोमॅग्नेटिक डिझाइनमध्ये चुंबकीय कोरद्वारे जोडलेल्या प्राथमिक आणि दुय्यम विंडिंगचा वापर केला जातो. हे परिचित, सुस्थापित आणि अनेक मध्यम-व्होल्टेज मापन आणि संरक्षण अनुप्रयोगांसाठी योग्य आहे.
त्याच्या निवडीमध्ये प्राथमिक व्होल्टेज, दुय्यम व्होल्टेज, वारंवारता, अचूकता, ओझे, इन्सुलेशन आणि वळण कॉन्फिगरेशन समाविष्ट आहे.
कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर तंत्रज्ञान
इलेक्ट्रोमॅग्नेटिक ट्रान्सफॉर्मर विभाग सिग्नलवर प्रक्रिया करण्यापूर्वी प्राथमिक व्होल्टेज कमी करण्यासाठी कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर कॅपेसिटिव्ह डिव्हायडर वापरतो. हे आर्किटेक्चर उच्च व्होल्टेज स्तरांवर उपयुक्त असू शकते आणि त्याच्या बांधकामावर अवलंबून काही संप्रेषण-संबंधित अनुप्रयोगांना देखील समर्थन देऊ शकते.
कॅपेसिटिव्ह घटक संपूर्ण व्होल्टेज डिव्हिजन नेटवर्कचा भाग बनतात, म्हणून इन्सुलेशन, वारंवारता वर्तन, नुकसान भरपाई आणि सिस्टम कनेक्शनचा काळजीपूर्वक विचार करणे आवश्यक आहे.
इलेक्ट्रॉनिक व्होल्टेज सेन्सिंग
इलेक्ट्रॉनिक व्होल्टेज ट्रान्सफॉर्मर किंवा सेन्सर प्रमाणबद्ध आउटपुट तयार करण्यासाठी सेन्सिंग घटक आणि इलेक्ट्रॉनिक कन्व्हर्टर वापरू शकतात. हे तंत्रज्ञान कॉम्पॅक्ट सिस्टम आर्किटेक्चर आणि डिजिटल संरक्षण किंवा मॉनिटरिंग सिस्टमसह एकत्रीकरणास समर्थन देऊ शकतात.
आउटपुट इंटरफेस, उर्जा आवश्यकता, सिग्नल प्रोटोकॉल, अचूकता, पर्यावरणीय मर्यादा आणि डाउनस्ट्रीम सिस्टमसह सुसंगतता स्पष्टपणे निर्दिष्ट करणे आवश्यक आहे.
| तंत्रज्ञान | मूळ तत्व | ठराविक निवड विचार |
|---|---|---|
| इलेक्ट्रोमॅग्नेटिक | चुंबकीय कपलिंगसह प्राथमिक आणि दुय्यम विंडिंग | गुणोत्तर, अचूकता, ओझे, इन्सुलेशन, कोर डिझाइन |
| कॅपेसिटिव्ह | ट्रान्सफॉर्मर रूपांतरणासह कॅपेसिटिव्ह व्होल्टेज विभागणी | व्होल्टेज वर्ग, वारंवारता वर्तन, भरपाई, सिस्टम एकत्रीकरण |
| इलेक्ट्रॉनिक | सेन्सर आणि इलेक्ट्रॉनिक सिग्नल रूपांतरण | आउटपुट प्रकार, इलेक्ट्रॉनिक्स, संप्रेषण, अचूकता, पर्यावरण मर्यादा |
तंत्रज्ञानाची निवड महत्त्वाची का आहे
योग्य तंत्रज्ञान सामान्य प्राधान्यापेक्षा नेटवर्कवर अवलंबून असते. कॉम्पॅक्ट इनडोअर मिडियम-व्होल्टेज स्विचगियर ऍप्लिकेशनसाठी उच्च-व्होल्टेज आउटडोअर सबस्टेशनपेक्षा भिन्न आवश्यकता असू शकतात.
जागा, पर्यावरणीय प्रदर्शन, इन्सुलेशन आवश्यकता, देखभाल धोरण, मोजमाप अचूकता, संप्रेषण आर्किटेक्चर आणि हेतू संरक्षण कार्य सर्व योग्य तंत्रज्ञानावर प्रभाव टाकतात.
इनडोअर आणि आउटडोअर डिझाईन्स वेगवेगळ्या परिस्थितींना कसे संबोधित करतात?
इन्स्टॉलेशन वातावरणाचा परिणाम संलग्नक, इन्सुलेशन, पृष्ठभाग संरक्षण, टर्मिनल्स, सीलिंग, यांत्रिक संरचना आणि देखभाल करण्याच्या दृष्टिकोनावर होतो.
घरातील विद्युत खोल्या
घरातील उपकरणे सामान्यत: बाहेरच्या स्थापनेच्या तुलनेत नियंत्रित तापमान आणि आर्द्रतेचा फायदा घेतात. हे कॉम्पॅक्ट इन्सुलेशन आणि एन्क्लोजर डिझाइनला अनुमती देऊ शकते, जर खोली स्वतःच योग्य पर्यावरणीय परिस्थिती राखते.
इनडोअर मध्यम-व्होल्टेज उपकरणांना मानकीकृत स्विचगियर कंपार्टमेंटमध्ये बसण्याची देखील आवश्यकता असू शकते. कॉम्पॅक्ट परिमाणे, माउंटिंग व्यवस्था, केबल ऍक्सेस आणि टर्मिनल अभिमुखता महत्वाची बनतात.
आउटडोअर सबस्टेशन
बाह्य उपकरणे हवामानाच्या प्रदर्शनास तोंड देतात. पाऊस, आर्द्रता, अतिनील किरणे, प्रदूषण, धूळ, वारा आणि तापमान सायकलिंग या सर्वांचा उपकरणांवर परिणाम होऊ शकतो.
गृहनिर्माण साहित्य, सीलिंग, शेड, क्रिपेज अंतर, पृष्ठभाग उपचार आणि टर्मिनल डिझाइनमध्ये त्या परिस्थिती प्रतिबिंबित केल्या पाहिजेत.
प्रदूषण आणि प्रदूषण
औद्योगिक स्थळे आणि किनारी भागात दूषित परिस्थिती निर्माण होऊ शकते जी स्वच्छ घरातील वातावरणापेक्षा लक्षणीय आहे.
ओलावा आणि दूषिततेच्या संपर्कात असताना इन्सुलेशन पृष्ठभागांची योग्य कार्यक्षमता राखणे आवश्यक आहे. त्यामुळे इन्सुलेटर आणि संरक्षक शेडची भौतिक व्यवस्था महत्त्वाची असू शकते.
तापमानातील फरक
घराबाहेरील उपकरणांमध्ये दररोज आणि हंगामी तापमानात लक्षणीय बदल होऊ शकतात. हे बदल यांत्रिक विस्तार आणि आकुंचन तसेच संक्षेपण धोके निर्माण करू शकतात.
| अट | संभाव्य प्रभाव | डिझाइन प्रतिसाद |
|---|---|---|
| आर्द्रता | संक्षेपण आणि इन्सुलेशन ताण | योग्य संलग्नक आणि अँटी-कंडेन्सेशन डिझाइन |
| पाऊस | ओलावा एक्सपोजर | योग्य सीलिंग, गृहनिर्माण आणि टर्मिनल संरक्षण |
| प्रदूषण | पृष्ठभाग दूषित होणे आणि गळतीचे मार्ग | योग्य क्रिपेज आणि इन्सुलेशन व्यवस्था |
| अतिनील एक्सपोजर | साहित्य वृद्धत्व | योग्य बाह्य साहित्य आणि पृष्ठभाग उपचार |
| तापमान सायकलिंग | संक्षेपण आणि यांत्रिक ताण | सामग्रीची निवड आणि पर्यावरणीय मूल्यमापन |
स्विचगियरच्या आत स्थापना स्थिती
मध्यम-व्होल्टेज स्विचगियर असेंब्लीमध्ये स्थापित केल्यावर, आवश्यक क्लीयरन्स आणि कनेक्शन राखून ट्रान्सफॉर्मर उपलब्ध कंपार्टमेंटमध्ये फिट असणे आवश्यक आहे.
पॅनेल डिझाइन स्टेज दरम्यान केबल मार्ग, प्राथमिक टर्मिनल, दुय्यम वायरिंग, तपासणी प्रवेश आणि समीप उपकरणांचे पुनरावलोकन केले पाहिजे.
सिंगल-फेज आणि थ्री-फेज ऍप्लिकेशन्स कसे वेगळे आहेत?
फेज व्यवस्था हा सिस्टम डिझाइनचा एक महत्त्वाचा भाग आहे कारण ट्रान्सफॉर्मर इलेक्ट्रिकल नेटवर्कमध्ये व्होल्टेज मोजण्याच्या पद्धतीशी जुळला पाहिजे.
सिंगल-फेज मापन
सिंगल-फेज युनिट्सचा वापर वायरिंग स्कीमवर अवलंबून वैयक्तिक फेज किंवा परिभाषित फेज-टू-ग्राउंड किंवा फेज-टू-फेज व्होल्टेज मोजण्यासाठी केला जाऊ शकतो.
जेव्हा वेगळे फेज मोजमाप आवश्यक असते किंवा जेव्हा संरक्षण डिझाइन विशिष्ट व्होल्टेज संदर्भ वापरते तेव्हा ही व्यवस्था सामान्य असते.
तीन-चरण मापन
थ्री-फेज सिस्टमला तीन फेज व्होल्टेजचे समन्वित मापन आवश्यक आहे. ट्रान्सफॉर्मर कॉन्फिगरेशन सिस्टीम ग्राउंड केलेले, अग्राउंड केलेले किंवा दुसरी तटस्थ व्यवस्था वापरते यावर अवलंबून असते.
कनेक्शन आकृत्या म्हणून आवश्यक आहेत कारण समान व्होल्टेज रेटिंग असलेल्या दोन प्रणालींना भिन्न ट्रान्सफॉर्मर वायरिंगची आवश्यकता असू शकते.
वळणाची व्यवस्था
डबल-वाइंडिंग डिझाइन एक मुख्य दुय्यम सर्किट प्रदान करतात. थ्री-वाइंडिंग डिझाईन्स आणखी एक दुय्यम वळण जोडतात जे वेगळ्या कार्यासाठी नियुक्त केले जाऊ शकतात.
जेव्हा मीटरिंग आणि संरक्षण सर्किट्सला वेगळे आउटपुट आवश्यक असतात तेव्हा अतिरिक्त वळण उपयुक्त ठरू शकते.
कनेक्शन योजना
संभाव्य व्यवस्थांमध्ये फेज-टू-फेज मापन, फेज-टू-ग्राउंड मापन, ओपन-डेल्टा-संबंधित व्यवस्था किंवा इतर सिस्टम-विशिष्ट कॉन्फिगरेशन समाविष्ट असू शकतात. योग्य योजना इलेक्ट्रिकल नेटवर्कवर अवलंबून असते.
उपयुक्त जेथे परिभाषित वैयक्तिक फेज व्होल्टेज मोजणे किंवा परीक्षण करणे आवश्यक आहे.
थ्री-फेज इलेक्ट्रिकल नेटवर्क्समध्ये समन्वित व्होल्टेज मापनासाठी योग्य.
इच्छित मापन किंवा नियंत्रण कार्यासाठी एक प्राथमिक आणि एक दुय्यम सर्किट प्रदान करते.
स्वतंत्र संरक्षण किंवा विशेष सर्किटसाठी सहायक दुय्यम आउटपुट जोडते.
वायरिंग आकृती महत्त्वाची का आहे
एकट्या उत्पादनाचे नाव नेहमीच पूर्ण फेज आणि वाइंडिंग कॉन्फिगरेशनचे संप्रेषण करू शकत नाही. वायरिंग आकृती दर्शवते की प्रत्येक विंडिंगचे कोणते टर्मिनल्स आहेत आणि ट्रान्सफॉर्मर बाह्य प्रणालीशी कसे जोडले जावे.
हे सानुकूलित स्थापनेसाठी विशेषतः महत्वाचे आहे जेथे दुय्यम सर्किट अनेक भिन्न उपकरणांशी जोडलेले आहे.
फ्यूज, दुय्यम ग्राउंडिंग आणि सुरक्षितता कशी विचारात घ्यावी?
इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर थेट उच्च-व्होल्टेज सर्किट्सशी जोडलेले असतात, म्हणून त्यांचे संरक्षण आणि दुय्यम वायरिंगसाठी काळजीपूर्वक अभियांत्रिकी आवश्यक असते.
प्राथमिक फ्यूज
काही ट्रान्सफॉर्मर कॉन्फिगरेशनमध्ये उच्च-व्होल्टेज फ्यूज समाविष्ट असतात किंवा ते बाह्य संरक्षणात्मक फ्यूजसह स्थापित केले जातात. अंतर्गत दोषांचे परिणाम मर्यादित करणे आणि डिझाइन केलेल्या संरक्षण योजनेनुसार आसपासच्या विद्युत प्रणालीचे संरक्षण करणे हा त्यांचा उद्देश आहे.
फ्यूज रेटिंग आणि समन्वय स्वतंत्रपणे निवडण्याऐवजी ट्रान्सफॉर्मर आणि नेटवर्कशी जुळले पाहिजे.
दुय्यम ग्राउंडिंग
दुय्यम सर्किट सामान्यतः ज्ञात संदर्भ स्थापित करण्यासाठी आणि अपघाती दुय्यम-ते-प्राथमिक संभाव्य हस्तांतरणाशी संबंधित जोखीम कमी करण्यासाठी परिभाषित ग्राउंडिंग व्यवस्था वापरते.
अचूक ग्राउंडिंग पद्धतीने ट्रान्सफॉर्मर डिझाइन, इलेक्ट्रिकल कोड, संरक्षण तत्वज्ञान आणि स्थानिक स्थापना आवश्यकतांचे पालन केले पाहिजे.
टर्मिनल ओळख
प्राथमिक आणि दुय्यम टर्मिनल स्पष्टपणे ओळखले पाहिजेत. चुकीच्या वायरिंगमुळे मापन ध्रुवीयता, संरक्षण कार्ये आणि दुय्यम सर्किटवर काम करणाऱ्या कर्मचाऱ्यांच्या सुरक्षिततेवर परिणाम होऊ शकतो.
इंटरकनेक्शन सुरक्षा
दुय्यम सर्किट्स रूट आणि संरक्षित केल्या पाहिजेत जेणेकरून ते कंपन, तीक्ष्ण कडा, उष्णता, ओलावा किंवा यांत्रिक हस्तक्षेपाने खराब होणार नाहीत.
देखभाल अलगाव
दुय्यम सर्किट किंवा आसपासच्या उपकरणांवर काम करण्यापूर्वी देखभाल कर्मचाऱ्यांना संबंधित प्राथमिक उपकरणे वेगळे करण्यासाठी आणि संबंधित परिस्थिती सिद्ध करण्यासाठी स्पष्टपणे परिभाषित प्रक्रियेची आवश्यकता आहे.
- प्राथमिक संरक्षणाची पुष्टी करा:ट्रान्सफॉर्मरसाठी परिभाषित फ्यूज किंवा संरक्षणात्मक-डिव्हाइस व्यवस्था सत्यापित करा.
- दुय्यम ग्राउंडिंग सत्यापित करा:मंजूर ग्राउंडिंग आणि बाँडिंग व्यवस्थेचे अनुसरण करा.
- प्रत्येक टर्मिनल ओळखा:मंजूर योजनाबद्ध आणि ट्रान्सफॉर्मर नेमप्लेटसह वायरिंग जुळवा.
- दुय्यम वायरिंग संरक्षित करा:यांत्रिक आणि पर्यावरणीय धोक्यांपासून केबल्स दूर ठेवा.
- अलगाव प्रक्रियेचे अनुसरण करा:देखभाल केवळ परिभाषित विद्युत सुरक्षा प्रक्रियेनुसारच केली पाहिजे.
त्यामुळे सुरक्षा ही प्रणालीची जबाबदारी आहे. उत्पादनाचे बांधकाम, स्थापना, संरक्षण, ग्राउंडिंग, दस्तऐवजीकरण आणि कार्यपद्धती या सर्वांनी एकमेकांना समर्थन दिले पाहिजे.
कोणते अनुप्रयोग इन्स्ट्रुमेंट व्होल्टेज मापन वापरतात?
आधुनिक इलेक्ट्रिकल इन्फ्रास्ट्रक्चरच्या अनेक भागांमध्ये व्होल्टेज मापन आवश्यक आहे. अचूक ट्रान्सफॉर्मर कॉन्फिगरेशन नेटवर्क व्होल्टेज, भौतिक वातावरण, अचूकतेची आवश्यकता, संरक्षण योजना आणि कनेक्ट केलेल्या उपकरणांच्या प्रकारावर अवलंबून असते.
इनकमिंग आणि आउटगोइंग सर्किट्समध्ये व्होल्टेज मापन, संरक्षण, नियंत्रण, मीटरिंग आणि मॉनिटरिंगचे समर्थन करते.
मोटर्स, ट्रान्सफॉर्मर, फीडर, संरक्षण प्रणाली आणि इलेक्ट्रिकल मॉनिटरिंगसाठी व्होल्टेज सिग्नल प्रदान करते.
सौर, वारा आणि इतर जनरेशन-संबंधित नेटवर्कमध्ये व्होल्टेज निरीक्षण आणि संरक्षणास समर्थन देते.
मोठ्या सुविधा पुरवणाऱ्या मध्यम-व्होल्टेज विद्युत वितरण प्रणालींसाठी मापन सिग्नल प्रदान करते.
मध्यम-व्होल्टेज असेंब्लीमध्ये बसते जेथे मापन आणि रिले संरक्षणास नियंत्रित व्होल्टेज सिग्नलची आवश्यकता असते.
मॉनिटरिंग, कंट्रोल, सिंक्रोनाइझेशन आणि इलेक्ट्रिकल-सिस्टम ऑटोमेशनसाठी आनुपातिक व्होल्टेज माहिती प्रदान करते.
सबस्टेशन अनुप्रयोग
सबस्टेशन्सना संरक्षण रिले, मीटरिंग, कंट्रोल सिस्टम आणि ऑपरेटर मॉनिटरिंगसाठी वारंवार व्होल्टेज सिग्नलची आवश्यकता असते. त्यामुळे ट्रान्सफॉर्मर प्राथमिक नेटवर्क आणि नियंत्रण कक्ष यांच्यातील महत्त्वाचा इंटरफेस बनू शकतो.
औद्योगिक सुविधा
मोठ्या औद्योगिक सुविधांमध्ये मोटार, ट्रान्सफॉर्मर, प्रक्रिया उपकरणे आणि वितरण बोर्ड सेवा देणारे अनेक मध्यम-व्होल्टेज फीडर असू शकतात. व्होल्टेज मापन नियमित निरीक्षण आणि संरक्षणात्मक दोन्ही कार्यांना समर्थन देते.
अक्षय-ऊर्जा प्रणाली
सौर आणि पवन प्रतिष्ठापन विद्युत संकलन आणि परिवर्तन प्रणाली वापरतात ज्यामध्ये व्होल्टेज मापन संरक्षण, देखरेख, सिंक्रोनाइझेशन आणि नेटवर्क नियंत्रणास समर्थन देऊ शकते.
स्विचगियर अनुप्रयोग
कॉम्पॅक्ट कास्ट-रेझिन डिझाईन्स इनडोअर स्विचगियर असेंब्लीमध्ये समाकलित केल्या जाऊ शकतात जेथे जागा, इन्सुलेशन, दूषितता प्रतिरोध आणि वायरिंगची सुलभता संतुलित करणे आवश्यक आहे.
व्यावसायिक इमारती
मोठ्या व्यावसायिक सुविधा मध्यम-व्होल्टेज इनकमिंग सप्लाय आणि अंतर्गत वितरण प्रणाली वापरू शकतात. इन्स्ट्रुमेंट व्होल्टेज मापन प्राथमिक सर्किटपासून आवश्यक वेगळेपणा राखून ऊर्जा-व्यवस्थापन आणि संरक्षण प्रणालींना माहिती देऊ शकते.
या सर्व ऍप्लिकेशन्समध्ये, ट्रान्सफॉर्मर हे जेनेरिक उत्पादन श्रेणीच्या आसपास न निवडता वास्तविक इलेक्ट्रिकल नेटवर्कच्या आसपास निवडले पाहिजे.
कोणत्या सामान्य निवड चुका टाळल्या पाहिजेत?
अनेक मोजमाप समस्या विनिर्देश स्टेज दरम्यान सुरू होतात. ट्रान्सफॉर्मर योग्य नसतानाही योग्य नाममात्र प्राथमिक व्होल्टेज असू शकतो कारण दुय्यम गुणोत्तर, ओझे, अचूकता, इन्सुलेशन, वळण व्यवस्था किंवा इंस्टॉलेशन वातावरण प्रकल्पाशी जुळत नाही.
- केवळ प्राथमिक व्होल्टेजनुसार निवडणे:दुय्यम व्होल्टेज, अचूकता, ओझे, फेज व्यवस्था आणि इन्सुलेशन देखील महत्त्वाचे आहे.
- दुय्यम ओझ्याकडे दुर्लक्ष करणे:मीटर, रिले, वायरिंग आणि टर्मिनल एकत्रितपणे दुय्यम सर्किट लोड करतात.
- चुकीचे वाइंडिंग कॉन्फिगरेशन वापरणे:संरक्षण आणि मीटरिंगसाठी वेगळ्या दुय्यम सर्किटची आवश्यकता असू शकते.
- तटस्थ प्रणालीकडे दुर्लक्ष करणे:ग्राउंडिंग आणि फेज व्यवस्था योग्य ट्रान्सफॉर्मर कनेक्शनवर प्रभाव टाकते.
- इनडोअर आणि आउटडोअर आवश्यकतांचे मिश्रण:पर्यावरण संरक्षणाची स्थापना स्थानाशी जुळणे आवश्यक आहे.
- दुर्लक्षित फ्यूज समन्वय:प्राथमिक संरक्षण ट्रान्सफॉर्मर आणि इलेक्ट्रिकल नेटवर्कसह समन्वयित केले पाहिजे.
- वायरिंगच्या लांबीकडे दुर्लक्ष करणे:दुय्यम केबल्स एकूण ओझ्यामध्ये योगदान देतात आणि गणनामध्ये समाविष्ट केले पाहिजेत.
- योजनाबद्ध न निवडणे:एकट्या उत्पादनाचे वर्णन संपूर्ण टप्पा आणि वळण व्यवस्था प्रकट करू शकत नाही.
फक्त गुणोत्तर समस्या
दोन उत्पादनांमध्ये समान नाममात्र प्राथमिक-ते-दुय्यम गुणोत्तर असू शकते परंतु भिन्न अचूकता, ओझे, इन्सुलेशन, भौतिक परिमाणे किंवा कनेक्शन व्यवस्था भिन्न असू शकतात.
गुणोत्तर आवश्यक आहे, परंतु संपूर्ण तांत्रिक तुलनासाठी ते पुरेसे नाही.
"सर्वत्र समान उत्पादन" समस्या
इनडोअर स्विचगियर ॲप्लिकेशन आणि एक्सपोज्ड आउटडोअर सबस्टेशनमध्ये पर्यावरणीय गरजा पूर्णपणे भिन्न आहेत. साइट परिस्थितीचे मूल्यांकन न करता एक सामान्य कॉन्फिगरेशन वापरल्याने टाळता येण्याजोगे जोखीम निर्माण होऊ शकतात.
अपूर्ण दुय्यम-सर्किट समस्या
अभियंते कधीकधी डाउनस्ट्रीम मीटर आणि संरक्षण रिले पूर्णपणे ओळखल्याशिवाय ट्रान्सफॉर्मर निर्दिष्ट करतात. यामुळे वास्तविक ओझे आणि अचूकतेची स्थिती सत्यापित करणे कठीण होऊ शकते.
दस्तऐवजीकरण समस्या
तांत्रिक दस्तऐवजीकरणाने वळण टर्मिनल, गुणोत्तर, कनेक्शन आकृती, इन्सुलेशन प्रकार, माउंटिंग व्यवस्था आणि रेट केलेल्या परिस्थिती स्पष्ट केल्या पाहिजेत. अपूर्ण दस्तऐवज स्थापना आणि कमिशनिंग अनावश्यकपणे कठीण करू शकतात.
व्यावसायिक तांत्रिक तपशीलामध्ये काय समाविष्ट असावे?
कोणते ट्रान्सफॉर्मर कॉन्फिगरेशन आवश्यक आहे हे समजण्यासाठी व्यावसायिक तपशीलाने इलेक्ट्रिकल अभियंते, खरेदी संघ, उत्पादक, इंस्टॉलर, कमिशनिंग कर्मचारी आणि देखभाल कर्मचाऱ्यांना पुरेशी माहिती प्रदान केली पाहिजे.
| तपशील क्षेत्र | परिभाषित करण्यासाठी माहिती | व्हय इट मॅटर |
|---|---|---|
| प्राथमिक प्रणाली | नाममात्र व्होल्टेज, वारंवारता, फेज व्यवस्था | इलेक्ट्रिकल ऑपरेटिंग वातावरण परिभाषित करते |
| दुय्यम प्रणाली | दुय्यम व्होल्टेज आणि वळण व्यवस्था | मीटर, रिले आणि कंट्रोल सर्किट्स जुळतात |
| अचूकता | अचूकता वर्ग आणि लागू ऑपरेटिंग शर्ती | मापन किंवा संरक्षणासाठी योग्यतेची पुष्टी करते |
| ओझे | रेट केलेले दुय्यम ओझे आणि कनेक्ट केलेले भार | अचूक दुय्यम आउटपुटचे समर्थन करते |
| इन्सुलेशन | कोरडे, कास्ट-राळ, तेल, वायू किंवा इतर प्रणाली | व्होल्टेज आणि पर्यावरणीय आवश्यकतांशी जुळते |
| स्थापना | इनडोअर किंवा आउटडोअर, माउंटिंग आयाम, टर्मिनल अभिमुखता | शारीरिक सुसंगतता सुनिश्चित करते |
| संरक्षण | फ्यूज व्यवस्था, ग्राउंडिंग, रिले कनेक्शन | सुरक्षित सिस्टम ऑपरेशनला समर्थन देते |
| बांधकाम | गृहनिर्माण, संलग्नक, वळण, कोर, कनेक्टर | संपूर्ण उत्पादन वर्णन प्रदान करते |
| चाचणी | नियमानुसार आणि लागू कार्यप्रदर्शन पडताळणी | गुणवत्ता आणि कमिशनिंग स्वीकृतीचे समर्थन करते |
इलेक्ट्रिकल नेटवर्कसह प्रारंभ करा
विनिर्देशने प्रथम प्राथमिक विद्युत प्रणालीची व्याख्या केली पाहिजे. यामध्ये व्होल्टेज, वारंवारता, फेज कॉन्फिगरेशन, ग्राउंडिंग व्यवस्था आणि इच्छित मापन बिंदू समाविष्ट आहे.
प्रत्येक दुय्यम आउटपुट परिभाषित करा
प्रत्येक दुय्यम वळणाचा एक परिभाषित उद्देश असावा. मीटरिंग वळण आणि संरक्षण वळण एकसारखे मानले जाऊ नये कारण दोन्ही कमी व्होल्टेज आउटपुट करतात.
जोडलेले ओझे परिभाषित करा
स्पेसिफिकेशनमध्ये मीटर, रिले, ट्रान्सड्यूसर, कंट्रोल इक्विपमेंट, टर्मिनल ब्लॉक्स आणि केबलची अंदाजे लांबी ओळखली पाहिजे. पूर्ण कनेक्ट केलेले ओझे दुय्यम वळणाची वास्तविक लोडिंग स्थिती निर्धारित करते.
इन्सुलेशन आणि पर्यावरणीय आवश्यकता परिभाषित करा
स्थापना स्थान स्पष्टपणे सांगितले पाहिजे. इनडोअर आणि आउटडोअर सिस्टीममध्ये भिन्न इन्सुलेशन, संलग्नक, पृष्ठभाग उपचार आणि पर्यावरणीय वैशिष्ट्यांची आवश्यकता असू शकते.
भौतिक परिमाणे परिभाषित करा
स्विचगियर कंपार्टमेंटमध्ये ट्रान्सफॉर्मर स्थापित केला जातो तेव्हा माउंटिंग परिमाणे, टर्मिनल पोझिशन्स, फिक्सिंग होल, एकूण उंची, रुंदी आणि खोली गंभीर होऊ शकते.
वायरिंग आणि कनेक्शन आकृती परिभाषित करा
नियंत्रित योजनांनी प्राथमिक टर्मिनल्स, दुय्यम टर्मिनल्स, वळण संबंध, ग्राउंडिंग पॉइंट्स आणि बाह्य संरक्षण व्यवस्था ओळखल्या पाहिजेत.
तपासणी आणि चाचणी परिभाषित करा
चाचणी ट्रान्सफॉर्मर प्रकार आणि प्रकल्प आवश्यकता अनुरूप पाहिजे. नियमित तपासणीमध्ये विद्युत कार्यप्रदर्शन, इन्सुलेशन-संबंधित तपासणी, वाइंडिंग संबंध आणि कार्यात्मक पडताळणी यांचा समावेश असू शकतो.
प्राथमिक व्होल्टेज, दुय्यम व्होल्टेज, वारंवारता, फेज व्यवस्था, ग्राउंडिंग सिस्टम, अचूकता आणि भार याची पुष्टी करा.
परिमाणे, माउंटिंग स्थिती, टर्मिनल अभिमुखता, संलग्न व्यवस्था आणि सेवा प्रवेश याची पुष्टी करा.
इनडोअर किंवा आउटडोअर एक्सपोजर, आर्द्रता, दूषितता, तापमान, उंची आणि गंज स्थितीची पुष्टी करा.
प्राथमिक फ्यूजिंग, दुय्यम ग्राउंडिंग, रिले कनेक्शन आणि इच्छित संरक्षण तत्वज्ञानाची पुष्टी करा.
एक व्यावहारिक निवड कार्यप्रवाह
- प्राथमिक नेटवर्क परिभाषित करा:व्होल्टेज, वारंवारता, फेज कॉन्फिगरेशन, ग्राउंडिंग व्यवस्था आणि मापन स्थान ओळखा.
- दुय्यम आवश्यकता परिभाषित करा:दुय्यम व्होल्टेज, विंडिंगची संख्या आणि प्रत्येक आउटपुटचा हेतू निर्दिष्ट करा.
- अचूकता निश्चित करा:मीटरिंग, मॉनिटरिंग, संरक्षण किंवा नियंत्रण आवश्यकतांशी अचूकता वर्ग जुळवा.
- ओझे मोजा:मीटर, रिले, वायरिंग, टर्मिनल, ट्रान्सड्यूसर आणि इतर जोडलेली उपकरणे समाविष्ट करा.
- इन्सुलेशन निवडा:योग्य कोरडे, कास्ट-राळ, तेल, वायू किंवा इतर इन्सुलेशन आर्किटेक्चर निवडा.
- वातावरण तपासा:घरातील किंवा बाहेरील परिस्थिती, आर्द्रता, प्रदूषण, तापमान आणि उंचीचे मूल्यांकन करा.
- संरक्षण तपासा:फ्यूज व्यवस्था, ग्राउंडिंग आणि संरक्षण-सर्किट एकत्रीकरणाची पुष्टी करा.
- शारीरिक तंदुरुस्ती तपासा:अंतिम स्थापनेत माउंटिंग परिमाणे आणि टर्मिनल व्यवस्थेची पुष्टी करा.
- दस्तऐवज सत्यापित करा:रेखाचित्रे, नेमप्लेट डेटा, वायरिंग आकृती आणि तांत्रिक तपशील समान कॉन्फिगरेशनचे वर्णन करतात याची खात्री करा.
हा दृष्टिकोन सिस्टम डिझाइनपासून उत्पादन निवडीपर्यंत एक स्पष्ट तांत्रिक मार्ग तयार करतो. हे स्थापनेदरम्यान ओझे किंवा टर्मिनल स्थानासारखे वरवर पाहता लहान तपशील समस्या होण्याची शक्यता कमी करते.
मंजूरीपूर्वी खरेदीदारांनी काय विनंती करावी?
- परिमाण रेखाचित्र:एकूण परिमाणे, माउंटिंग पॉइंट्स, टर्मिनल्स आणि उपलब्ध इंस्टॉलेशन स्पेसची पुष्टी करा.
- वायरिंग आकृती:प्राथमिक आणि दुय्यम टर्मिनल संबंध आणि ग्राउंडिंग पॉइंट सत्यापित करा.
- नेमप्लेट माहिती:व्होल्टेज गुणोत्तर, वारंवारता, अचूकता आणि इतर रेट केलेल्या वैशिष्ट्यांची पुष्टी करा.
- इन्सुलेशन वर्णन:डायलेक्ट्रिक बांधकाम आणि इच्छित स्थापना वातावरणाची पुष्टी करा.
- चाचणी माहिती:निवडलेल्या कॉन्फिगरेशनसाठी लागू दिनचर्या किंवा कार्यप्रदर्शन चाचण्यांची पुष्टी करा.
वारंवार विचारले जाणारे प्रश्न
व्होल्टेज ट्रान्सफॉर्मर कशासाठी वापरला जातो?
हे मापन, मीटरिंग, संरक्षण, देखरेख आणि नियंत्रणासाठी योग्य प्रमाणात दुय्यम व्होल्टेजमध्ये उच्च प्राथमिक व्होल्टेज कमी करते. हे उच्च-व्होल्टेज सर्किट आणि दुय्यम उपकरणांमधील विद्युत पृथक्करण देखील प्रदान करते.
व्होल्टेज ट्रान्सफॉर्मर आणि पॉवर ट्रान्सफॉर्मरमध्ये काय फरक आहे?
पॉवर ट्रान्सफॉर्मर मुख्यत्वे सर्किट्स दरम्यान विद्युत ऊर्जा हस्तांतरित करण्यासाठी डिझाइन केलेले आहे, तर इन्स्ट्रुमेंट व्होल्टेज ट्रान्सफॉर्मर मोजमाप आणि संरक्षणासाठी प्रमाणिक व्होल्टेज सिग्नल प्रदान करण्यासाठी डिझाइन केलेले आहे. त्याचे दुय्यम आउटपुट बल्क पॉवर ट्रान्सफर ऐवजी कनेक्टेड उपकरणे आणि नियंत्रण उपकरणांसाठी आहे.
इलेक्ट्रोमॅग्नेटिक डिझाइन कसे कार्य करते?
इलेक्ट्रोमॅग्नेटिक डिझाइन चुंबकीय कोरद्वारे जोडलेले प्राथमिक आणि दुय्यम विंडिंग वापरते. प्राथमिक व्होल्टेज चुंबकीय प्रवाह स्थापित करते, जे दुय्यम वळण मध्ये एक आनुपातिक व्होल्टेज प्रेरित करते.
परिवर्तन गुणोत्तर म्हणजे काय?
ट्रान्सफॉर्मेशन रेशो प्राथमिक आणि दुय्यम व्होल्टेजमधील आनुपातिक संबंधांचे वर्णन करते. हे उच्च सिस्टम व्होल्टेजला निम्न दुय्यम व्होल्टेजद्वारे दर्शविण्याची परवानगी देते ज्यावर मीटर आणि रिलेद्वारे प्रक्रिया केली जाऊ शकते.
अचूकता वर्ग का महत्त्वाचा आहे?
अचूकता वर्ग निर्दिष्ट परिस्थितीत स्वीकार्य मापन त्रुटी परिभाषित करतो. मीटरिंग, मॉनिटरिंग आणि संरक्षण अनुप्रयोगांच्या वेगवेगळ्या आवश्यकता असू शकतात, म्हणून निवडलेला वर्ग इच्छित कार्याशी जुळला पाहिजे.
दुय्यम सर्किटमध्ये ओझे काय आहे?
बोझ म्हणजे दुय्यम विंडिंगशी जोडलेला भार. यामध्ये मीटर, प्रोटेक्शन रिले, ट्रान्सड्यूसर, टर्मिनल्स आणि कनेक्टिंग केबल्स सारख्या उपकरणांचा समावेश आहे. एकूण ओझे दुय्यम कामगिरी आणि अचूकतेवर परिणाम करू शकते.
ट्रान्सफॉर्मरमध्ये एकाधिक दुय्यम विंडिंग का असू शकतात?
एकाधिक दुय्यम विंडिंग्स वेगळ्या सर्किट्सला भिन्न कार्ये करण्यास अनुमती देऊ शकतात. उदाहरणार्थ, एक वळण मापन देऊ शकते तर दुसरे संरक्षण किंवा दुसर्या परिभाषित अनुप्रयोगास समर्थन देते.
ड्राय-टाइप आणि कास्ट-रेझिन कन्स्ट्रक्शनमध्ये काय फरक आहे?
दोन्ही पारंपारिक द्रव इन्सुलेशन टाळतात, परंतु कास्ट-रेझिन बांधकाम निवडलेल्या घटकांना एन्कॅप्स्युलेट करण्यासाठी इपॉक्सी राळ वापरतात. हे योग्य इनडोअर ऍप्लिकेशन्समध्ये ओलावा आणि दूषित होण्यास उपयुक्त प्रतिकार असलेली सीलबंद, यांत्रिकरित्या स्थिर रचना तयार करू शकते.
बाह्य कॉन्फिगरेशन कधी आवश्यक आहे?
जेव्हा बाह्य सबस्टेशन सारख्या उघड्या ठिकाणी ट्रान्सफॉर्मर स्थापित केला जातो तेव्हा बाह्य कॉन्फिगरेशन वापरले जाते. डिझाइनमध्ये पाऊस, आर्द्रता, तापमान सायकलिंग, प्रदूषण, अल्ट्राव्हायोलेट एक्सपोजर आणि साइटच्या इतर परिस्थितींचा समावेश असावा.
एकच ट्रान्सफॉर्मर घरामध्ये आणि बाहेर वापरता येईल का?
आवश्यक नाही. इलेक्ट्रिकल रेटिंग्स सारखे दिसू शकतात, परंतु इनडोअर आणि आउटडोअर इंस्टॉलेशन्समध्ये संलग्नक, इन्सुलेशन, पृष्ठभाग संरक्षण, पर्यावरणीय प्रतिकार आणि माउंटिंग आवश्यकता लक्षणीय भिन्न असू शकतात.
कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर म्हणजे काय?
कॅपेसिटिव्ह व्होल्टेज ट्रान्सफॉर्मर स्केल केलेले व्होल्टेज सिग्नल मिळविण्यासाठी ट्रान्सफॉर्मर विभागासह कॅपेसिटिव्ह व्होल्टेज विभागणी वापरतो. हे योग्य उच्च-व्होल्टेज मापन आणि संरक्षण अनुप्रयोगांमध्ये वापरले जाऊ शकते आणि डिझाइनवर अवलंबून काही संप्रेषण कार्यांना देखील समर्थन देऊ शकते.
इलेक्ट्रॉनिक व्होल्टेज ट्रान्सफॉर्मर म्हणजे काय?
इलेक्ट्रॉनिक व्होल्टेज ट्रान्सफॉर्मर किंवा सेन्सर आनुपातिक आउटपुट प्रदान करण्यासाठी सेन्सिंग घटक आणि इलेक्ट्रॉनिक सिग्नल रूपांतरण वापरतो. त्याच्या तपशीलामध्ये सेन्सर तंत्रज्ञान, आउटपुट इंटरफेस, अचूकता, उर्जा आवश्यकता, पर्यावरणीय परिस्थिती आणि डाउनस्ट्रीम उपकरणे सुसंगतता लक्षात घेणे आवश्यक आहे.
व्होल्टेज ट्रान्सफॉर्मर रिले संरक्षणास कसे समर्थन देतो?
हे संरक्षण रिलेला स्केल केलेले व्होल्टेज सिग्नल पुरवते. संरक्षण योजनेवर अवलंबून, रिले त्या सिग्नलचा वापर ओव्हरव्होल्टेज, अंडरव्होल्टेज, डायरेक्शनल लॉजिक, सिंक्रोनाइझेशन किंवा इतर अनुप्रयोग-विशिष्ट संरक्षण गणना यासारख्या कार्यांसाठी करू शकते.
दुय्यम ग्राउंडिंग महत्वाचे का आहे?
एक परिभाषित दुय्यम ग्राउंडिंग व्यवस्था नियंत्रित विद्युत संदर्भ स्थापित करते आणि दुय्यम सर्किटच्या सुरक्षिततेस समर्थन देते. अचूक ग्राउंडिंग पद्धतीने उपकरणे डिझाइन आणि लागू विद्युत आवश्यकतांचे पालन केले पाहिजे.
उच्च-व्होल्टेज फ्यूज का समाविष्ट केले जाऊ शकते?
फ्यूज ट्रान्सफॉर्मरसाठी प्राथमिक बाजूचे संरक्षण प्रदान करू शकतो आणि काही अंतर्गत दोषांचे परिणाम मर्यादित करण्यात मदत करू शकतो. त्याचे रेटिंग आणि समन्वय ट्रान्सफॉर्मर आणि आसपासच्या इलेक्ट्रिकल नेटवर्कशी जुळले पाहिजे.
ऑर्डर करण्यापूर्वी कोणता तांत्रिक डेटा तपासला पाहिजे?
महत्त्वाच्या माहितीमध्ये प्राथमिक व्होल्टेज, दुय्यम व्होल्टेज, वारंवारता, फेज कॉन्फिगरेशन, ग्राउंडिंग व्यवस्था, अचूकता वर्ग, ओझे, वाइंडिंग कॉन्फिगरेशन, इन्सुलेशन प्रकार, स्थापना स्थान, परिमाणे, टर्मिनल व्यवस्था, संरक्षण आवश्यकता आणि लागू चाचणी आवश्यकता यांचा समावेश होतो.
विशिष्ट स्विचगियर प्रकल्पासाठी व्होल्टेज ट्रान्सफॉर्मर सानुकूलित केला जाऊ शकतो?
प्रोजेक्ट-विशिष्ट कॉन्फिगरेशनमध्ये व्होल्टेज गुणोत्तर, दुय्यम वळण व्यवस्था, माउंटिंग आयाम, टर्मिनल कॉन्फिगरेशन, इन्सुलेशन बांधकाम, फ्यूज एकत्रीकरण आणि इतर परिभाषित तांत्रिक आवश्यकता समाविष्ट असू शकतात. स्वीकृत रेखाचित्रे आणि तांत्रिक वैशिष्ट्यांद्वारे सानुकूलित डिझाइन नियंत्रित केले पाहिजेत.
ट्रान्सफॉर्मर आणि रिले किंवा मीटर एकत्र का निर्दिष्ट केले पाहिजे?
दुय्यम उपकरण ट्रान्सफॉर्मरच्या वास्तविक भाराचा भाग तयार करते आणि आवश्यक सिग्नल वैशिष्ट्ये निर्धारित करते. कनेक्टेड मीटर किंवा रिलेसह ट्रान्सफॉर्मरचे समन्वय केल्याने संपूर्ण मापन शृंखलेसाठी गुणोत्तर, अचूकता, ओझे आणि वायरिंगची परिस्थिती योग्य असल्याचे सुनिश्चित करण्यात मदत होते.
चांगले व्होल्टेज मापन पॉवर सिस्टम संरक्षण कसे मजबूत करू शकते?
विश्वसनीय व्होल्टेज माहिती आधुनिक विद्युत संरक्षण आणि नियंत्रणाच्या पायांपैकी एक आहे. ऑपरेटरना प्राथमिक नेटवर्कमध्ये काय चालले आहे हे माहित असणे आवश्यक आहे, मीटरला स्थिर मापन सिग्नल आवश्यक आहेत आणि असामान्य परिस्थितींबद्दल निर्णय घेताना संरक्षण रिलेला विश्वासार्ह विद्युत इनपुट आवश्यक आहेत.
इन्स्ट्रुमेंट ट्रान्सफॉर्मर तंत्रज्ञान त्या आवश्यकता आणि उच्च-व्होल्टेज इलेक्ट्रिकल सिस्टम दरम्यान पूल तयार करते. आनुपातिक दुय्यम सिग्नल आणि विद्युत पृथक्करण प्रदान करून, उपकरणे मापन आणि संरक्षण उपकरणांना प्राथमिक नेटवर्कशी कार्यशीलपणे जोडलेले असताना व्यवस्थापित व्होल्टेजसह कार्य करण्यास अनुमती देतात.
निवड प्रक्रिया प्रत्यक्ष अर्जापासून सुरू झाली पाहिजे. प्राथमिक व्होल्टेज, दुय्यम व्होल्टेज, वारंवारता, फेज कॉन्फिगरेशन, ग्राउंडिंग व्यवस्था, अचूकता, ओझे, वळण संख्या, इन्सुलेशन, इंस्टॉलेशन वातावरण, संरक्षण आणि भौतिक परिमाणे हे सर्व उत्पादन अंतिम होण्यापूर्वी परिभाषित केले जावे.
तंत्रज्ञानाची निवड देखील महत्त्वाची आहे. इलेक्ट्रोमॅग्नेटिक प्रणाली मध्यम-व्होल्टेज मापन आणि संरक्षणासाठी व्यापकपणे लागू राहते. कॅपेसिटिव्ह डिझाईन्स विशिष्ट उच्च-व्होल्टेज अनुप्रयोगांसाठी योग्य उपाय प्रदान करू शकतात, तर इलेक्ट्रॉनिक सेन्सिंग तंत्रज्ञान वाढत्या डिजिटल इलेक्ट्रिकल आर्किटेक्चरला समर्थन देऊ शकतात.
पर्यावरणीय आणि यांत्रिक परिस्थितीचा समान काळजीपूर्वक विचार केला पाहिजे. घरातील उपकरणे नियंत्रित स्विचगियर वातावरणात काम करू शकतात, तर बाहेरच्या युनिट्सना हवामान, प्रदूषण, तापमानातील फरक आणि अल्ट्राव्हायोलेट एक्सपोजरचा सामना करावा लागतो.
उत्पादक आणि प्रकल्प संघांसाठी, अचूक दस्तऐवजीकरण हे हार्डवेअरइतकेच महत्त्वाचे आहे. परिमाण रेखाचित्रे, वळण रेखाचित्रे, नेमप्लेट माहिती, टर्मिनल ओळख, इन्सुलेशन तपशील, चाचणी माहिती आणि इंस्टॉलेशन सूचना ट्रान्सफॉर्मरला अंतिम विद्युत प्रणालीमध्ये योग्यरित्या एकत्रित करण्याची परवानगी देतात.
शेवटी, एक योग्यरित्या निर्दिष्टव्होल्टेज ट्रान्सफॉर्मरमोजमाप घटकापेक्षा जास्त आहे. हे प्राथमिक पॉवर नेटवर्क आणि मापन, संरक्षण, देखरेख आणि नियंत्रण प्रणाली यांच्यातील इंटरफेस आहे जे आधुनिक विद्युत पायाभूत सुविधांना निरीक्षण करण्यायोग्य आणि व्यवस्थापित ठेवते.
तुमच्या पॉवर सिस्टमसाठी व्होल्टेज मापन सोल्यूशनची आवश्यकता आहे?
कमविलइनडोअर आणि आउटडोअर कॉन्फिगरेशन, वळण व्यवस्था, इन्सुलेशन सिस्टम, संरक्षण आवश्यकता आणि सानुकूलित तांत्रिक वैशिष्ट्ये समाविष्ट असलेल्या अनुप्रयोग-विशिष्ट व्होल्टेज मापन उपायांना समर्थन देते. प्रकल्प आवश्यकता आणि तांत्रिक चर्चांसाठी,आमच्याशी संपर्क साधा.
