व्हॅक्यूम सर्किट ब्रेकर्स (VCBs)मध्यम-व्होल्टेज संरक्षणासाठी सुवर्ण मानक बनले आहे, जलद चाप विलोपन, शून्य हरितगृह वायू उत्सर्जन आणि किमान देखभाल प्रदान करते. हे सर्वसमावेशक मार्गदर्शक गंभीर प्रश्नांची उत्तरे देते: VCB कसे कार्य करतात? त्यांचे मुख्य घटक काय आहेत? ते व्हॅक्यूम कॉन्टॅक्टर्सशी कसे तुलना करतात? आणि उपयोगिता, उद्योग आणि नूतनीकरणासाठी ते प्राधान्य तंत्रज्ञान का आहेत? अग्रगण्य निर्मात्याकडून अंतर्दृष्टीसहकमविल, हा लेख अभियंते आणि खरेदीदारांना त्यांच्या अर्जासाठी योग्य VCB निवडण्यासाठी ज्ञानाने सुसज्ज करतो.
व्हॅक्यूम सर्किट ब्रेकरची परिणामकारकता उच्च व्हॅक्यूमच्या वापरामध्ये आहे—आर्क्स विझवण्यासाठी सर्वोत्कृष्ट इलेक्ट्रिकल इन्सुलेटरपैकी एक. जेव्हा VCB चे संपर्क वेगळे होतात, तेव्हा तयार होणारा चाप वेगाने शांत होतो कारण प्लाझ्मा टिकवून ठेवण्यासाठी जवळजवळ कोणतेही वायू रेणू नसतात. याचा परिणाम AC वेव्हफॉर्मच्या अर्ध्या चक्रापेक्षा कमी कालावधीत व्यत्यय येतो, फॉल्ट ऊर्जा कमी होते आणि डाउनस्ट्रीम उपकरणांचे संरक्षण होते. याव्यतिरिक्त, VCBs पर्यावरणदृष्ट्या SF₆ ब्रेकर्सपेक्षा श्रेष्ठ आहेत, कारण ते कोणतेही हरितगृह वायू उत्सर्जित करत नाहीत, ज्यामुळे ते शाश्वत पॉवर ग्रिडसाठी एक प्रमुख तंत्रज्ञान बनतात.
चे ऑपरेशन एVCBजलद, अचूक पायऱ्यांच्या मालिकेत विभागले जाऊ शकते:
ही संपूर्ण प्रक्रिया मायक्रोसेकंदमध्ये होते, ज्यामुळे लोड आणि फॉल्ट करंट स्विचिंग या दोन्हीसाठी VCB अत्यंत वेगवान आणि विश्वासार्ह बनते.
उच्च-गुणवत्तेचे व्हीसीबी हे अनेक गंभीर घटकांचे असेंब्ली आहे:
दोन्ही व्हॅक्यूम इंटरप्टर्स वापरत असताना, व्हीसीबी आणि व्हॅक्यूम कॉन्टॅक्टर्स वेगळे उद्देश पूर्ण करतात. खालील सारणी मुख्य फरक स्पष्ट करते.
| वैशिष्ट्य | व्हॅक्यूम सर्किट ब्रेकर (VCB) | व्हॅक्यूम कॉन्टॅक्टर |
|---|---|---|
| प्राथमिक भूमिका | फॉल्ट करंट्स (शॉर्ट सर्किट्स) आणि क्वचित स्विचिंगपासून संरक्षण. | मोटर्स आणि हीटर्स सारख्या लोडचे वारंवार ऑपरेशनल स्विचिंग. |
| व्होल्टेज श्रेणी | 3 kV ते 36 kV (विशेष मॉडेलसाठी 40.5 kV पर्यंत). | 15 kV पर्यंत, विशेषत: 200 A ते 630 A. |
| ठराविक भार | ट्रान्सफॉर्मर, जनरेटर, कॅपेसिटर, मोठ्या मोटर्स, वितरण फीडर. | मोटर्स, लाइटिंग, हीटिंग सर्किट्स आणि वारंवार स्विच केलेली उपकरणे. |
| स्विचिंग वारंवारता | क्वचितच (संरक्षण आणि अलगाव). | खूप वारंवार (हजारो ऑपरेशन्स). |
| शॉर्ट-सर्किट रेटिंग | उच्च (20 kA ते 50 kA वैशिष्ट्यपूर्ण). | कमी (10 kA पर्यंत). |
व्हॅक्यूम सर्किट ब्रेकर्स फायद्यांचा आकर्षक संच देतात जे त्यांना मध्यम-व्होल्टेज अनुप्रयोगांसाठी प्राधान्य देतात:
VCB वेगवेगळ्या वातावरणात आणि ऑपरेशनल गरजा पूर्ण करण्यासाठी अनेक कॉन्फिगरेशनमध्ये उपलब्ध आहेत.

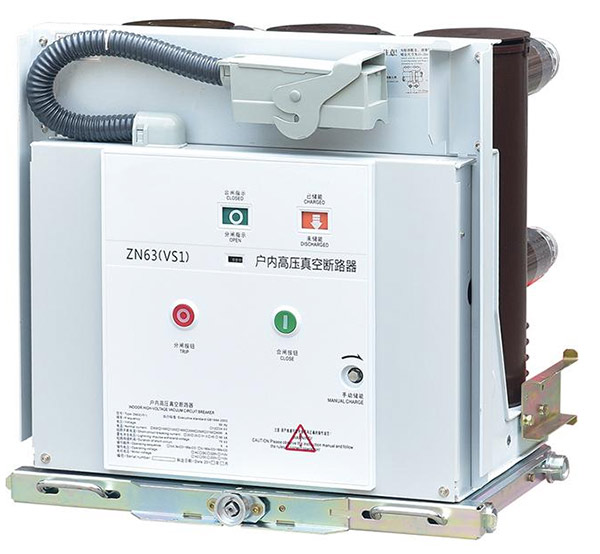

कारखाने, व्यावसायिक इमारती आणि इनडोअर सबस्टेशनमध्ये स्विचगियर पॅनेलमध्ये स्थापनेसाठी डिझाइन केलेले कॉम्पॅक्ट युनिट्स. उदाहरणांमध्ये मोठ्या प्रमाणावर वापरले जाणारे VS1-12 निश्चित आणि काढता येण्याजोगे प्रकार समाविष्ट आहेत.
सबस्टेशन्स आणि ट्रान्समिशन नेटवर्कसाठी तयार केलेले हवामान-प्रतिरोधक मॉडेल, पाऊस, वारा आणि तापमानाच्या टोकाचा सामना करण्यास सक्षम.
उद्योग आणि पायाभूत सुविधांच्या विस्तृत स्पेक्ट्रममध्ये VCB आवश्यक आहेत:
A1: प्राथमिक फरक म्हणजे आर्क-वेन्चिंग माध्यम-VCBs व्हॅक्यूम वापरतात, तर SF₆ ब्रेकर्स प्रेशराइज्ड गॅस वापरतात. VCB अधिक पर्यावरणास अनुकूल आहेत (हरितगृह वायू उत्सर्जन होत नाहीत), जलद डायलेक्ट्रिक पुनर्प्राप्ती आहेत आणि मध्यम-व्होल्टेज अनुप्रयोगांसाठी कमी देखभाल आवश्यक आहे.
A2: व्हॅक्यूम इंटरप्टर आयुष्यभर सील केले जाते, सामान्यत: सामान्य परिस्थितीत 10-20 वर्षे टिकते. ऑपरेटिंग यंत्रणेचे यांत्रिक जीवन अनेकदा 30,000 ऑपरेशन्सपेक्षा जास्त असते.
A3: होय, परंतु विशेष कॅपेसिटर स्विचिंग VCBs नियंत्रित स्विचिंगसह प्रीस्ट्राइक्स, इनरूश करंट्स आणि स्ट्राइक्स कमी करण्यासाठी, संपर्क दीर्घायुष्य आणि सिस्टम स्थिरता सुनिश्चित करण्यासाठी शिफारस केली जाते.
A4: नियमित देखभाल हे ऑपरेटिंग यंत्रणा, इलेक्ट्रिकल कनेक्शन आणि कंट्रोल सर्किटवर लक्ष केंद्रित करते—स्वतः व्हॅक्यूम इंटरप्टरवर नाही. ठराविक कार्यांमध्ये व्हिज्युअल तपासणी, संपर्क प्रतिकार मापन आणि प्रत्येक 3-5 वर्षांनी यांत्रिक ऑपरेशन चाचण्यांचा समावेश होतो.
A5: अगदी. आउटडोअर व्हीसीबी विशेषतः हवामान-प्रतिरोधक संलग्नक, उच्च-दर्जाचे इन्सुलेटर आणि कठोर पर्यावरणीय परिस्थितीला तोंड देण्यासाठी गंजरोधक उपचारांसह डिझाइन केलेले आहेत.
व्हॅक्यूम सर्किट ब्रेकर्स हे आधुनिक मध्यम-व्होल्टेज वीज वितरणासाठी स्पष्ट विजेते आहेत, उत्कृष्ट कार्यप्रदर्शन, पर्यावरणीय जबाबदारी आणि दीर्घकालीन विश्वासार्हता यांचे संयोजन. उद्योग SF₆ च्या टप्प्याटप्प्याने बाहेर पडत असल्याने, उच्च-गुणवत्तेच्या VCB ची मागणी वाढणार आहे. तुमची उपकरणे सातत्यपूर्ण कार्यप्रदर्शन आणि सुरक्षितता प्रदान करतात याची खात्री करण्यासाठी विश्वासार्ह निर्माता निवडणे महत्वाचे आहे.
कमविल, एक अग्रगण्य चीन-आधारित कारखाना आणि पुरवठादार, इनडोअर, आउटडोअर आणि विशेष VCBs ची विस्तृत श्रेणी ऑफर करते. आमची उत्पादने अचूक, काटेकोरपणे तपासलेली आणि स्टॉक ऑर्डर आणि सानुकूल घाऊक प्रकल्प दोन्हीसाठी उपलब्ध आहेत. Comewill निवडून, तुम्हाला थेट फॅक्टरी किंमत, तांत्रिक कौशल्य आणि प्रतिसादात्मक ग्राहक समर्थनाचा फायदा होतो.
