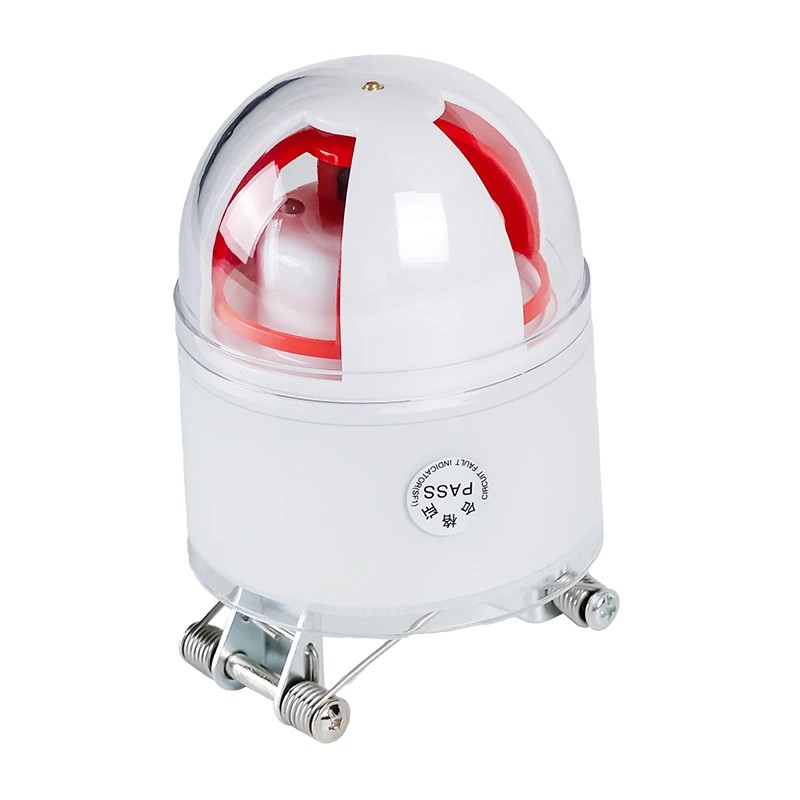

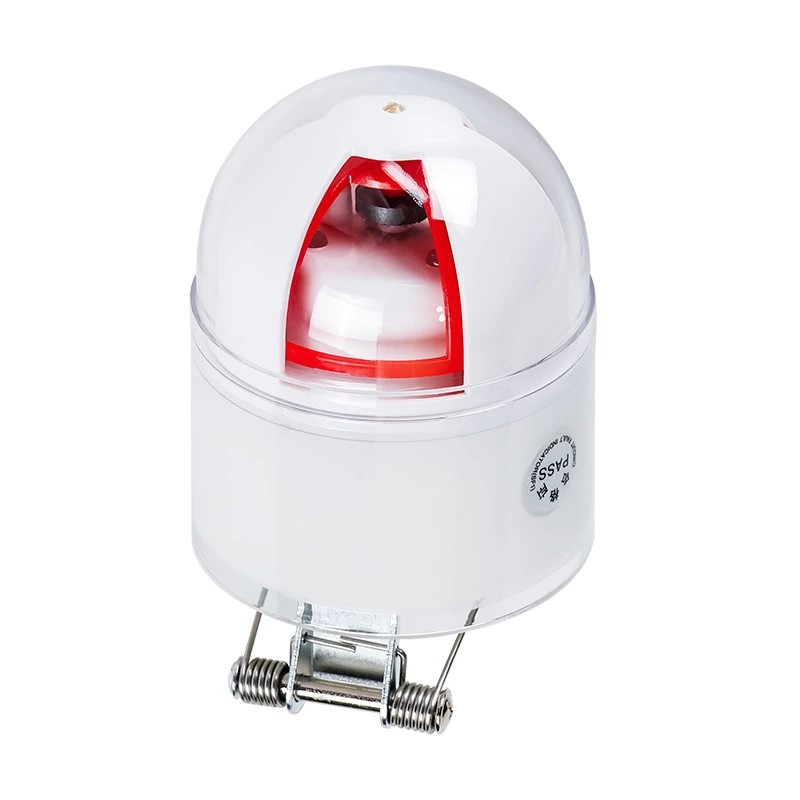

फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F

उत्पादन तपशील

1. वितरण लाइन्ससाठी फोर-इन-वन फॉल्ट डिटेक्शन

Comewill मधील दर्जेदार फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F हे मध्यम आणि कमी व्होल्टेज वीज वितरण प्रणालीमध्ये वापरले जाणारे इलेक्ट्रोमॅग्नेटिक फॉल्ट डिटेक्शन डिव्हाइस आहे. हे फील्ड अभियंत्यांना एका ओळीचा विभाग त्वरीत निर्धारित करण्यात मदत करते जेथे शॉर्ट-सर्किट फॉल्ट झाला आहे.

कार्य तत्त्व

जेव्हा शॉर्ट-सर्किट करंट मॉनिटर केलेल्या कंडक्टरमधून वाहतो, तेव्हा डिव्हाइस अचानक वर्तमान बदल ओळखतो.

यंत्रणा दृश्यमान लाल फॉल्ट इंडिकेटर कार्ड ट्रिगर करते.

देखभाल कार्यसंघ दृष्यदृष्ट्या सक्रिय निर्देशक रेषेवर शोधू शकतात.

फॉल्ट पॉइंट शेवटचा सक्रिय केलेला निर्देशक आणि पहिला नॉन-सक्रिय निर्देशक दरम्यान ओळखला जातो.

ही स्पष्ट झोनिंग पद्धत मॅन्युअल लाइन गस्तीच्या तुलनेत तपासणीचा वेळ लक्षणीयरीत्या कमी करते.

कॉमविल सानुकूलित फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F मोठ्या प्रमाणावर वीज वितरण नेटवर्कमध्ये वापरले जाते जेथे जलद फॉल्ट स्थान आउटेज कालावधी कमी करण्यात आणि देखभाल कार्यक्षमता सुधारण्यास मदत करते.

2. स्ट्रक्चरल घटक आणि कार्यात्मक मॉड्यूल

एक संपूर्ण फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F अनेक फंक्शनल मॉड्युल्स समाकलित करतो जे विश्वासार्ह शोध आणि संकेत सुनिश्चित करण्यासाठी एकत्र काम करतात.

वर्तमान आणि व्होल्टेज शोध मॉड्यूल

हे मॉड्यूल इलेक्ट्रोमॅग्नेटिक इंडक्शन आणि इलेक्ट्रिक फील्ड डिटेक्शन वापरून लाईनवरील करंट आणि व्होल्टेजमधील बदल जाणते. या संवेदन पद्धतींना उर्जायुक्त कंडक्टरशी थेट संपर्क साधण्याची आवश्यकता नाही, ज्यामुळे स्थापना सुरक्षितता सुधारण्यात मदत होते.

दोष भेदभाव सर्किट

तात्पुरते चढउतार किंवा लोड बदलांपासून वास्तविक शॉर्ट-सर्किट दोष वेगळे करण्यासाठी अंतर्गत सर्किट सिग्नल भिन्नतेचे विश्लेषण करते. आयात केलेले इलेक्ट्रॉनिक घटक आणि मायक्रोकंट्रोलर सिग्नल प्रक्रिया स्थिरता सुधारतात.

मेकॅनिकल इंडिकेटर ड्राइव्ह सिस्टम

एकदा दोषाची पुष्टी झाल्यानंतर, ड्राइव्ह यंत्रणा लाल फ्लोरोसेंट इंडिकेटर कार्ड सक्रिय करते, जे रीसेट होईपर्यंत दृश्यमान राहते. यांत्रिक संरचना बाह्य विश्वासार्हता आणि दीर्घकालीन ऑपरेशनसाठी डिझाइन केलेली आहे.

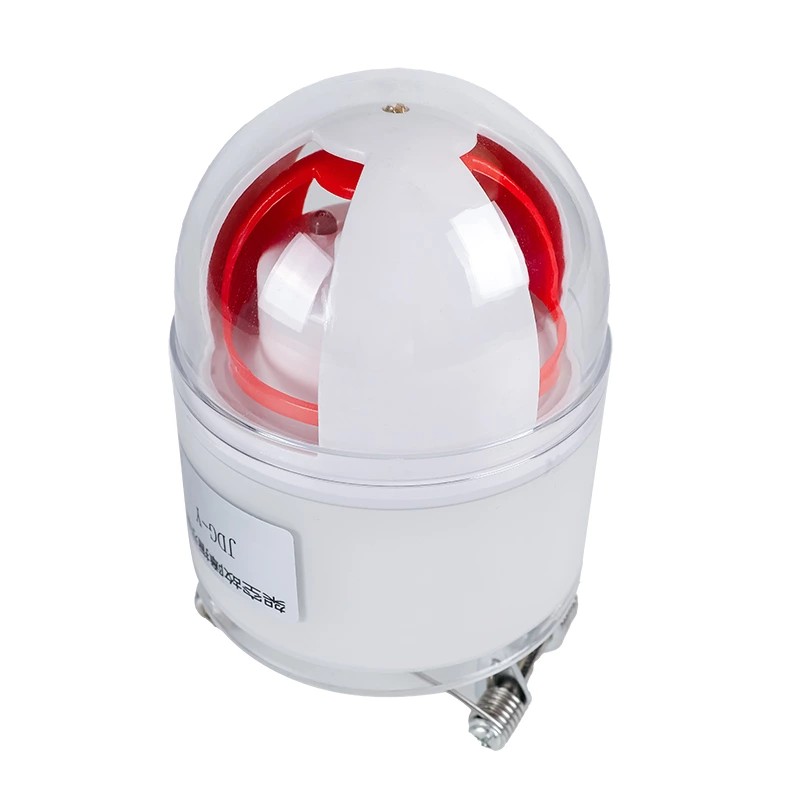

फॉल्ट स्टेटस डिस्प्ले

दिवसाच्या प्रकाशात आणि रात्रीच्या प्रकाशाच्या परिस्थितीत स्पष्ट दृश्यमानता सुनिश्चित करण्यासाठी डिव्हाइस चमकदार लाल फ्लोरोसेंट कोटिंग वापरते. अल्ट्राव्हायोलेट किरणोत्सर्गाच्या दीर्घ संपर्कानंतरही प्रदर्शन यंत्रणा लुप्त होण्यास प्रतिकार करते.

स्वयंचलित विलंबित रीसेट

फॉल्ट कंडिशन साफ ​​केल्यानंतर, फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंड फॉल्ट इंडिकेटर JDG-F प्रीसेट विलंबानंतर आपोआप रीसेट होते. हे कार्य रिमोट ठिकाणी मॅन्युअल हस्तक्षेपाची आवश्यकता कमी करते.

3. मटेरियल डिझाइन आणि स्ट्रक्चरल टिकाऊपणा

दीर्घकालीन आउटडोअर ऑपरेशनला समर्थन देण्यासाठी, Comewill फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F विशेष साहित्य आणि संरचनात्मक डिझाइन वापरते.

एव्हिएशन-ग्रेड हाउसिंग

एक-स्टेप मोल्डिंग तंत्रज्ञानासह उच्च-शक्तीच्या विमानचालन सामग्रीचा वापर करून बाह्य कवच तयार केले जाते. नॅनोमटेरियल पृष्ठभागावरील उपचार पर्यावरणीय दूषित आणि वृद्धत्वाचा प्रतिकार सुधारतो.

निकेल-प्लेटेड चुंबकीय घटक

चुंबकीय चालकता सुधारण्यासाठी आणि इलेक्ट्रोमॅग्नेटिक सेन्सिंग कार्यप्रदर्शन वाढविण्यासाठी मुख्य चुंबकीय घटक निकेल प्लेटेड आहेत.

हवामान प्रतिकार

बंदिस्त रचना प्रतिकार करण्यासाठी डिझाइन केली आहे:

अतिनील विकिरण

पाऊस आणि धूळ

प्रदूषण वाढणे

हे बांधकाम उपकरणाला बाहेरील वीज वितरण वातावरणात स्थिर कार्यप्रदर्शन राखण्यास अनुमती देते.

4. पॉवर सिस्टम आणि सेवा जीवन

वितरण लाइन मॉनिटरिंग उपकरणांसाठी बर्याच वर्षांपासून विश्वसनीय ऑपरेशन आवश्यक आहे.

फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F मध्ये हे समाविष्ट आहे:

8 वर्षांपेक्षा जास्त सेवा आयुष्यासह उच्च-कार्यक्षमता बॅटरी सिस्टम

लो-पॉवर इलेक्ट्रॉनिक सर्किट डिझाइन

स्थिर ऑपरेशनसाठी मायक्रोकंट्रोलर-आधारित नियंत्रण

ही वैशिष्ट्ये हे सुनिश्चित करण्यात मदत करतात की वारंवार देखभाल न करता डिव्हाइस एकाधिक तपासणी चक्रांमध्ये कार्यरत राहते.

5. इंस्टॉलेशन आणि लाईव्ह-लाइन ऑपरेशन

फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F लाइव्ह-लाइन इंस्टॉलेशनसाठी डिझाइन केले आहे, याचा अर्थ डिस्ट्रिब्युशन लाइन बंद न करता डिव्हाइस माउंट केले जाऊ शकते.

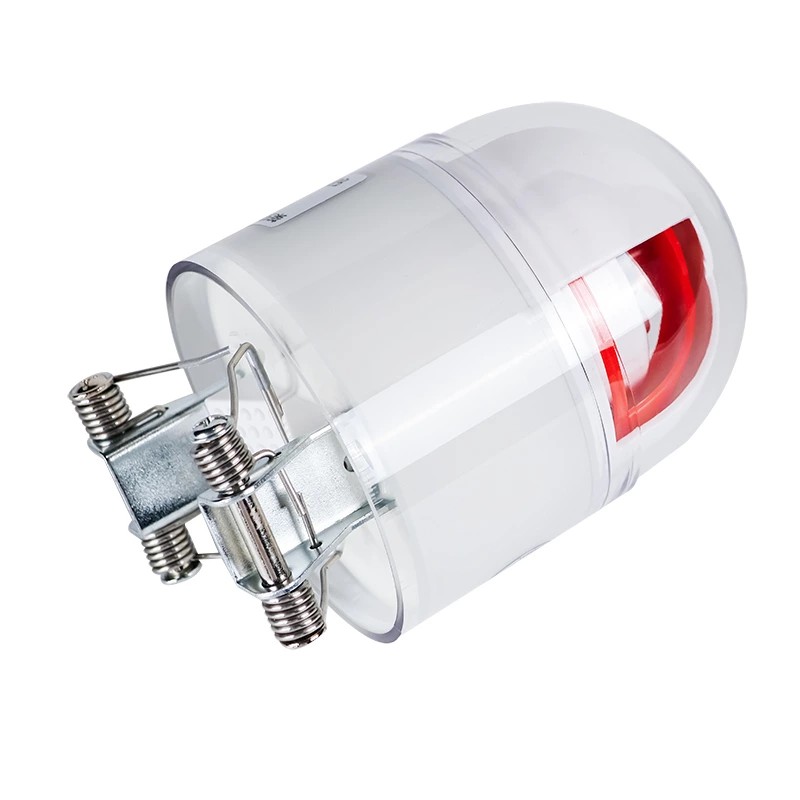

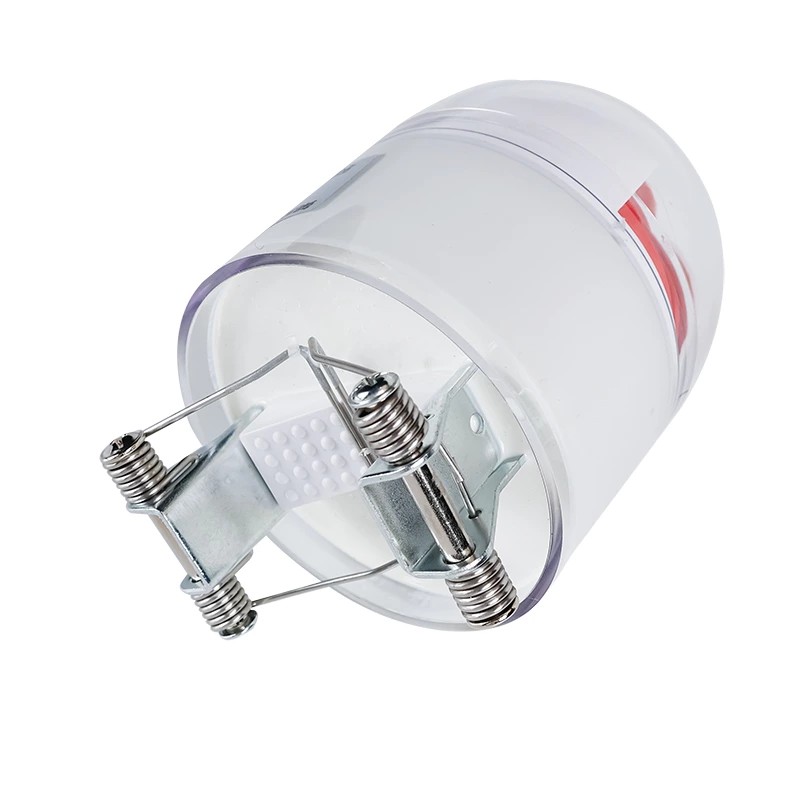

कॉम्प्रेशन स्प्रिंग निलंबित संरचना

इंडिकेटर कार्ड-वायर कॉम्प्रेशन स्प्रिंग स्ट्रक्चर वापरतो, ज्यामुळे ते ओव्हरहेड कंडक्टरवर सुरक्षितपणे क्लॅम्प करू शकतात.

मुख्य स्थापना वैशिष्ट्यांमध्ये हे समाविष्ट आहे:

कंडक्टर कापल्याशिवाय स्थापना

स्थापनेदरम्यान पॉवर आउटेजची आवश्यकता नाही

बेअर आणि इन्सुलेटेड कंडक्टर दोन्हीवर यांत्रिक स्थिरता

हे डिझाइन युटिलिटीजला कमीत कमी ऑपरेशनल व्यत्ययासह वितरण नेटवर्कवर दोष निर्देशक तैनात करण्यात मदत करते.

6. विशिष्ट अनुप्रयोग परिस्थिती

कॉमविल फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F अनेक पॉवर वितरण परिस्थितींमध्ये वापरला जातो:

ओव्हरहेड वितरण ओळी

शॉर्ट-सर्किट दोष शोधण्यासाठी आणि प्रदर्शित करण्यासाठी युटिलिटी पोल कंडक्टरवर स्थापित केले.

केबल वितरण प्रणाली

ओव्हरहेड इन्सुलेटेड केबल्स किंवा भूमिगत केबल संक्रमणांवर वापरले जाते.

वितरण नेटवर्क मॉनिटरिंग

देखभाल कार्यसंघांना दोष विभाग त्वरीत ओळखण्यात आणि लक्ष्यित तपासणी आयोजित करण्यात मदत करते.

युटिलिटी मेंटेनन्स ऑपरेशन्स

जलद समस्यानिवारणाचे समर्थन करते आणि पूर्ण-लाइन गस्त तपासणीवर घालवलेला वेळ कमी करते.

7. उत्पादन आणि पुरवठा क्षमता

एक चीन निर्माता आणि कारखाना म्हणून, Comewill वितरण नेटवर्क मॉनिटरिंग उपकरणांसाठी उत्पादन आणि पुरवठा समर्थन प्रदान करते.

क्षमतांमध्ये हे समाविष्ट आहे:

OEM आणि सानुकूलित उत्पादन कॉन्फिगरेशन

अभियांत्रिकी प्रकल्पांसाठी स्थिर उत्पादन क्षमता

उत्पादन आणि असेंब्ली दरम्यान गुणवत्ता नियंत्रण

कॉमविल फोर-इन-वन कॉम्प्रेशन स्प्रिंग सस्पेंडेड फॉल्ट इंडिकेटर JDG-F हे जागतिक उपयोगिता, अभियांत्रिकी कंत्राटदार आणि इलेक्ट्रिकल उपकरणे वितरकांसाठी उपलब्ध आहे जे चीनमध्ये बनवलेल्या फॉल्ट डिटेक्शन डिव्हाइसेसचा चीन पुरवठादार शोधत आहेत.

ऑपरेशनल तत्त्व

शॉर्ट सर्किट शोधण्याचे तत्व:

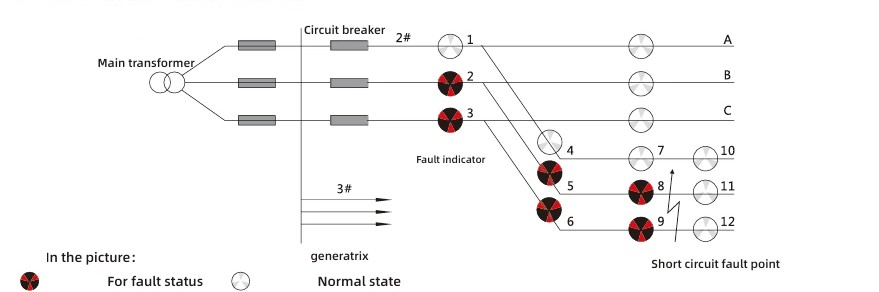

शॉर्ट-सर्किट दोषांच्या वैशिष्ट्यांवर आधारित, कृती निकष म्हणजे संरक्षण यंत्राच्या पॉवर अपयशासह विद्युत् प्रवाहात अचानक बदल. फॉल्ट इंडिकेशन डायग्रामचे स्पष्टीकरण लॉजिक खालीलप्रमाणे आहे: जर फेज A चे निर्देशक 2, 5, आणि 8 आणि रेषा 2 च्या फेज C चे निर्देशक 3, 6, आणि 9 सर्व लाल झाले, तर निर्देशक 11 आणि 12 पांढरे राहिले, तर हे निर्धारित केले जाऊ शकते की आउटगो बिंदूवर शॉर्ट सर्किट फॉल्ट झाला आहे.

तांत्रिक पॅरामीटर
