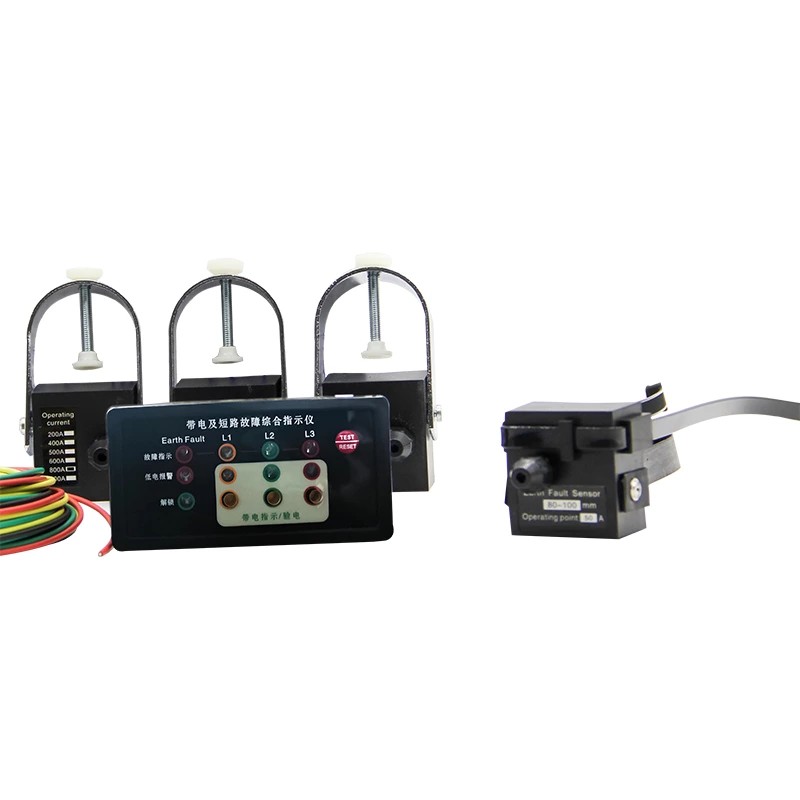

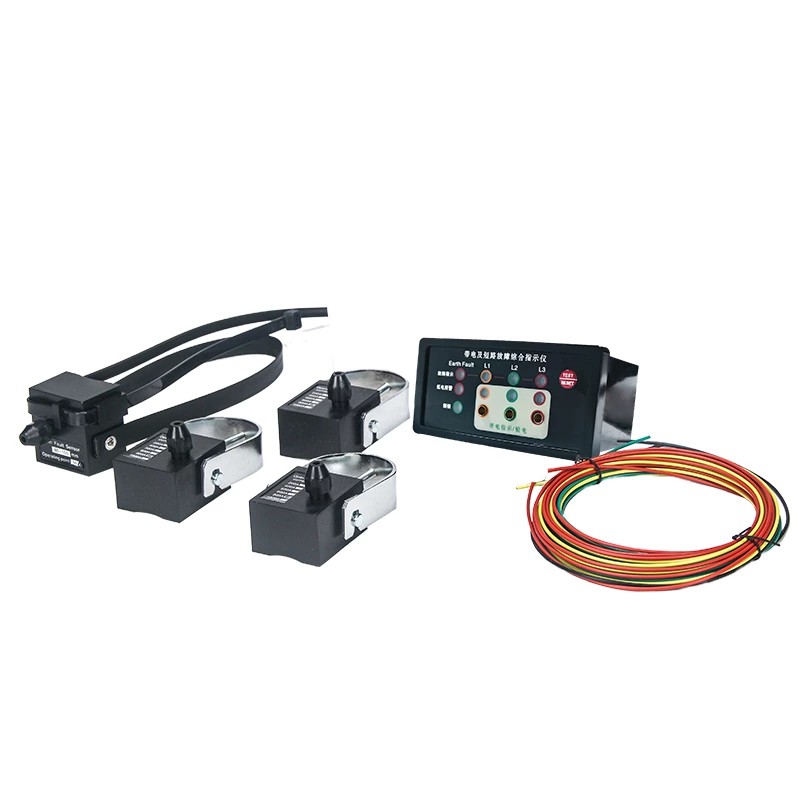

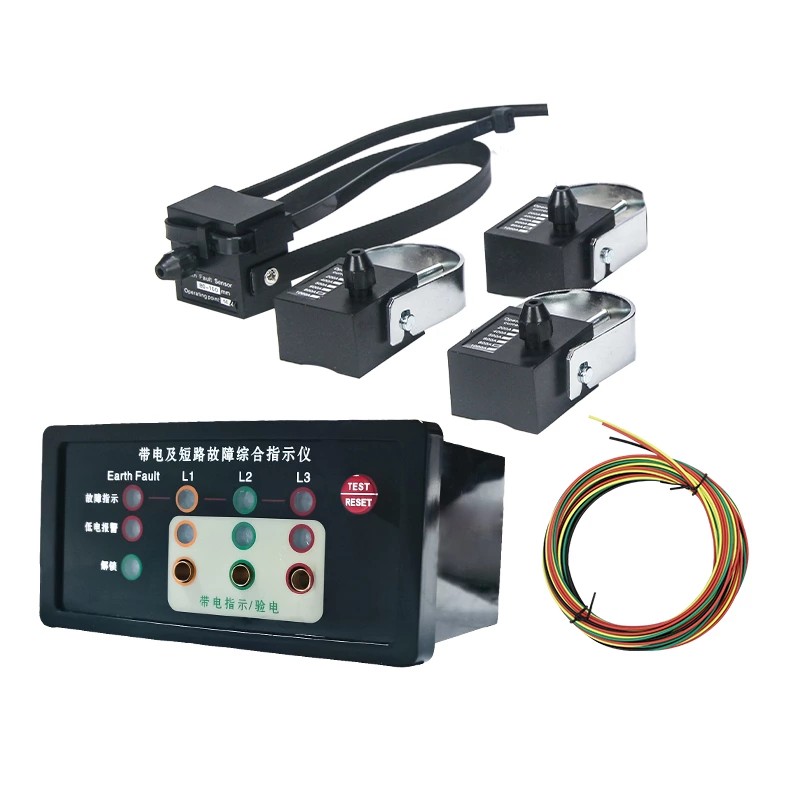

थेट स्थितीसह EKL-4DXN लाइन फॉल्ट इंडिकेटर

थेट स्थितीसह EKL-4DXN लाइन फॉल्ट इंडिकेटर काय आहे?

थेट स्थितीसह EKL-4DXN लाइन फॉल्ट इंडिकेटर हे Comewill द्वारे विकसित केलेले ऑनलाइन मॉनिटरिंग डिव्हाइस आहे जे विशेषतः उच्च-व्होल्टेज स्विचगियर आणि 20kV खाली वितरण नेटवर्कसाठी आहे. हे उपकरण दोष शोधणे, थेट संकेत आणि फेज सत्यापन कार्ये एकत्रित करते. मॉड्यूलर डिझाइन आणि फायबर ऑप्टिक कम्युनिकेशन तंत्रज्ञानाचा वापर करून, ते जटिल इलेक्ट्रोमॅग्नेटिक वातावरणात स्थिरपणे कार्य करू शकते, दैनंदिन तपासणीसाठी आणि पॉवर सिस्टममधील दोष निदानासाठी विश्वसनीय समर्थन प्रदान करते.

उत्पादन वैशिष्ट्ये

1. कोर फॉल्ट अलार्म फंक्शन्स

शॉर्ट सर्किट फॉल्ट अलार्म

जेव्हा लाइनमध्ये शॉर्ट सर्किट होते, तेव्हा थेट स्थितीसह EKL-4DXN लाइन फॉल्ट इंडिकेटरमध्ये तयार केलेला शॉर्ट-सर्किट सेन्सर फॉल्ट करंट ताबडतोब कॅप्चर करतो आणि फायबर ऑप्टिक केबलद्वारे होस्ट संगणकावर अलार्म सिग्नल प्रसारित करतो. फायबर ऑप्टिक कम्युनिकेशनमध्ये मजबूत हस्तक्षेप-विरोधी क्षमता असते, ज्यामुळे सिग्नल ट्रान्समिशनवर स्विचगियरच्या आत इलेक्ट्रोमॅग्नेटिक आवाजाचा प्रभाव टाळता येतो. सिग्नल मिळाल्यावर, होस्ट संगणक संबंधित शॉर्ट-सर्किट फॉल्ट इंडिकेटर लाइट ट्रिगर करतो, ज्यामुळे साइटवरील कर्मचाऱ्यांना दोषपूर्ण सर्किट शोधण्यात मदत होते.

ग्राउंड फॉल्ट अलार्म

ग्राउंडिंग सेन्सर लाइनच्या शून्य-अनुक्रम प्रवाहाचे सतत निरीक्षण करतो. जेव्हा ग्राउंड फॉल्ट करंट प्रीसेट अलार्म थ्रेशोल्डपर्यंत पोहोचतो किंवा ओलांडतो, तेव्हा सेन्सर मुख्य युनिटला ऑप्टिकल फायबरद्वारे सिग्नल पाठवतो आणि मुख्य युनिट लगेच ग्राउंड फॉल्ट अलार्म सक्रिय करते. हे कार्य जमिनीतील दोष लवकर शोधण्यात मदत करते, उपकरणांच्या इन्सुलेशनचे आणखी ऱ्हास टाळते आणि विद्युत शॉकचा धोका कमी करते.

2. उच्च व्होल्टेज संबंधित कार्ये

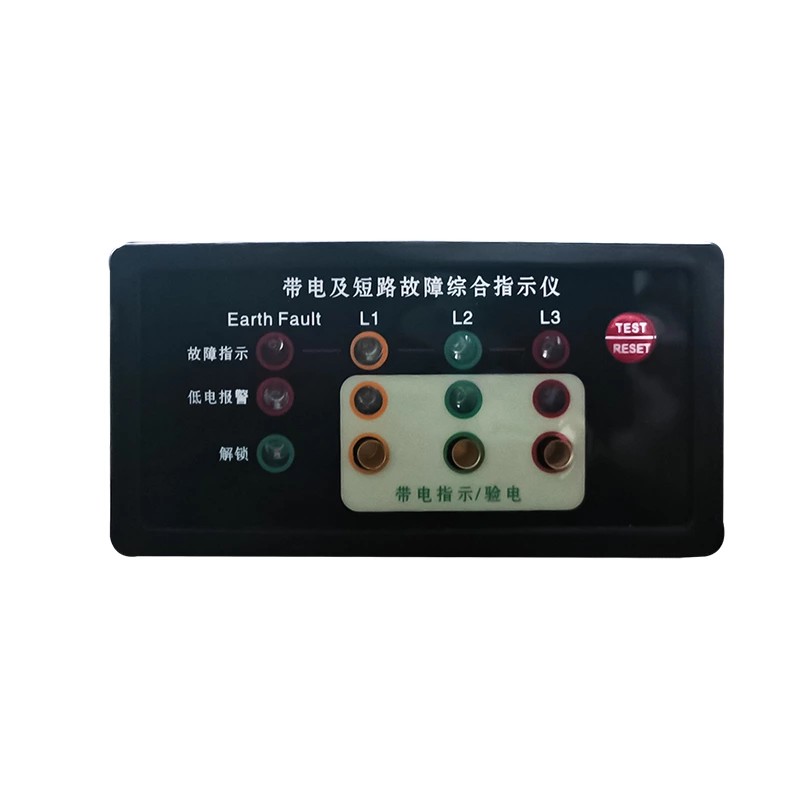

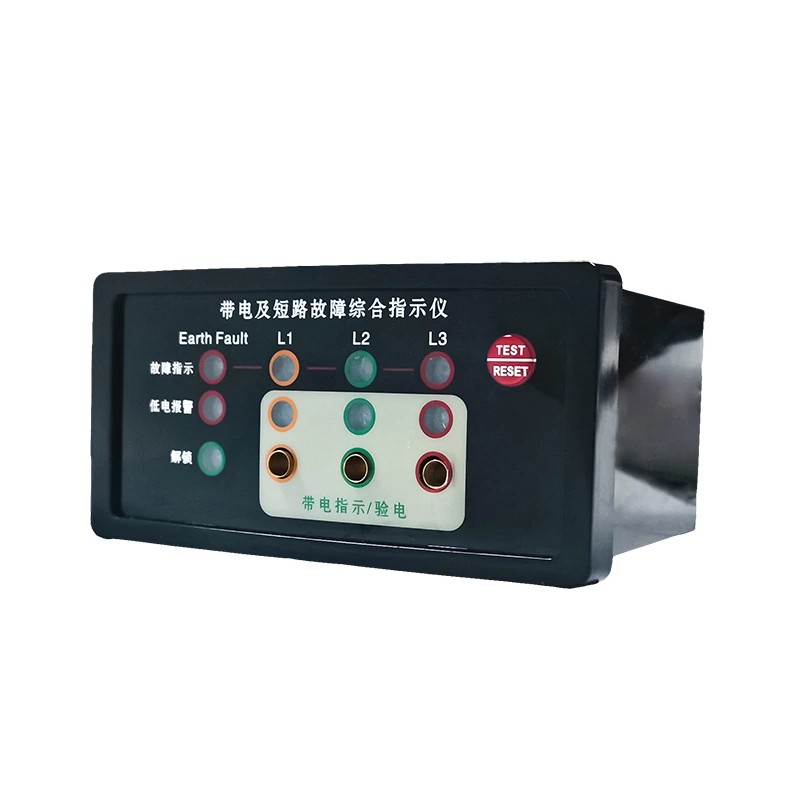

उच्च व्होल्टेज थेट स्थिती निर्देशक: थेट स्थितीसह गुणवत्ता EKL-4DXN लाइन फॉल्ट इंडिकेटर उच्च-व्होल्टेज लाईन्सच्या थेट स्थितीचे सतत निरीक्षण करते. मुख्य युनिट पॅनेल अनुक्रमे L1, L2 आणि L3 टप्प्यांशी संबंधित उच्च-चमकदार LED निर्देशकांसह सुसज्ज आहे. निर्देशकांची चमकणारी वारंवारता व्होल्टेज पातळी अंदाजे प्रतिबिंबित करते. LEDs मुख्य युनिटची अंगभूत बॅटरी वापरल्याशिवाय थेट उच्च-व्होल्टेज इलेक्ट्रिक फील्डमधून चालविली जातात. हे डिझाइन लाइव्ह स्टेटस इंडिकेशनची सातत्य सुनिश्चित करते आणि एकूण बॅटरीचे आयुष्य वाढवते.

उच्च व्होल्टेज फेज सत्यापन: मुख्य युनिट पॅनेलमध्ये एक समर्पित फेज सत्यापन इंटरफेस आहे. देखभाल कर्मचारी हा इंटरफेस उच्च-व्होल्टेज थेट इनपुट सिग्नल आणि फॉल्ट इंडिकेशनची अचूकता तपासण्यासाठी आणि पुष्टी करण्यासाठी वापरू शकतात. लाइन कनेक्शन किंवा देखभालीचे काम करण्यापूर्वी फेज पडताळण्यासाठी या फंक्शनचा वापर केल्याने फेज त्रुटींमुळे होणारे उपकरणांचे अपयश टाळण्यास मदत होते.

3. लवचिक रीसेट मोड

विविध साइट्सवर वेगवेगळ्या कामाच्या लयांशी जुळवून घेण्यासाठी, EKL-4DXN तीन रीसेट मोड ऑफर करते:

स्वयंचलित रीसेट: दोष साफ केल्यानंतर, डिव्हाइस प्रीसेट वेळी स्वयंचलितपणे रीसेट होऊ शकते. पर्यायी रीसेट अंतरामध्ये 8 सेकंद, 12 तास, 24 तास आणि 48 तासांचा समावेश आहे (फॅक्टरी डीफॉल्ट 12 तास आहे). हा मोड अप्राप्य किंवा रिमोट साइटसाठी योग्य आहे, देखभाल कर्मचाऱ्यांद्वारे ऑन-साइट रीसेटची वारंवारता कमी करते.

मॅन्युअल रीसेट: फॉल्टचे निराकरण केल्यानंतर, ऑन-साइट कर्मचारी थेट EKL-4DXN लाइन फॉल्ट इंडिकेटरवर थेट स्टेटस पॅनेलवरील "रीसेट/चाचणी" बटण दाबून अलार्मची स्थिती ताबडतोब साफ करण्यासाठी, डिव्हाइसचे संकेत वर्तमान लाइन स्थितीशी सुसंगत असल्याचे सुनिश्चित करू शकतात.

रिमोट रीसेट: डिव्हाइस कंट्रोल सेंटरला अलार्म सिग्नल पाठवण्यास समर्थन देते आणि नियंत्रण केंद्राकडून रिमोट रीसेट आदेश देखील प्राप्त करू शकते. असंख्य रिमोट उपकरणांसह मोठ्या वितरण नेटवर्कसाठी, हे कार्य प्रेषकांना दूरस्थपणे डिव्हाइस स्थिती व्यवस्थापित करण्यात मदत करते, अनावश्यक ऑन-साइट भेटी कमी करते.

4. स्वयं-चाचणी आणि कमी व्होल्टेज अलार्म कार्ये

स्वयंचलित चाचणी कार्य: उपकरणे सामान्य कार्यरत स्थितीत असल्याची खात्री करण्यासाठी, वापरकर्ता मुख्य युनिट पॅनेलवरील "रीसेट/चाचणी" बटण दाबू शकतो. यावेळी, L1, L2, L3, आणि L4 निर्देशक दिवे नऊ वेळा फ्लॅश होतील आणि नंतर स्वयंचलितपणे रीसेट होतील. पुन्हा बटण दाबून चाचणी मॅन्युअली देखील समाप्त केली जाऊ शकते. ही सोपी स्वयं-चाचणी प्रक्रिया कर्मचाऱ्यांना त्वरीत पुष्टी करण्यास मदत करते की ऑपरेशनपूर्वी निर्देशक कार्ये सामान्य आहेत, अतिरिक्त चाचणी उपकरणे बाळगण्याची गरज दूर करते.

कमी व्होल्टेज अलार्म:

थेट स्थितीसह EKL-4DXN लाइन फॉल्ट इंडिकेटर अंगभूत लिथियम बॅटरीद्वारे समर्थित आहे. जेव्हा बॅटरी व्होल्टेज सामान्य ऑपरेटिंग श्रेणीपेक्षा कमी असते, तेव्हा डिव्हाइस कमी व्होल्टेज अलार्म ट्रिगर करेल, वापरकर्त्याला वेळेत बॅटरी बदलण्यास प्रवृत्त करेल. हे फंक्शन डिव्हाइसला बॅटरी कमी झाल्यामुळे दोष माहिती अचूकपणे प्रदर्शित करण्यात अयशस्वी होण्यापासून रोखण्यास मदत करते, त्यामुळे उपकरणांची सतत विश्वासार्हता राखली जाते.

5. समायोज्य पॅरामीटर सेटिंग्ज

एक व्यावसायिक निर्माता म्हणून, Comewill वापरकर्त्यांना वास्तविक ऑपरेटिंग परिस्थितीनुसार एकाधिक अलार्म पॅरामीटर्स समायोजित करण्याची परवानगी देते. शॉर्ट-सर्किट करंट थ्रेशोल्ड, ग्राउंड करंट थ्रेशोल्ड किंवा स्वयंचलित रीसेट वेळ असो, सर्व काही साइटवर सेट केले जाऊ शकतात, ज्यामुळे उपकरणे वेगवेगळ्या लाइन परिस्थिती आणि ऑपरेटिंग आवश्यकतांशी जुळवून घेण्यास सक्षम होतात.
