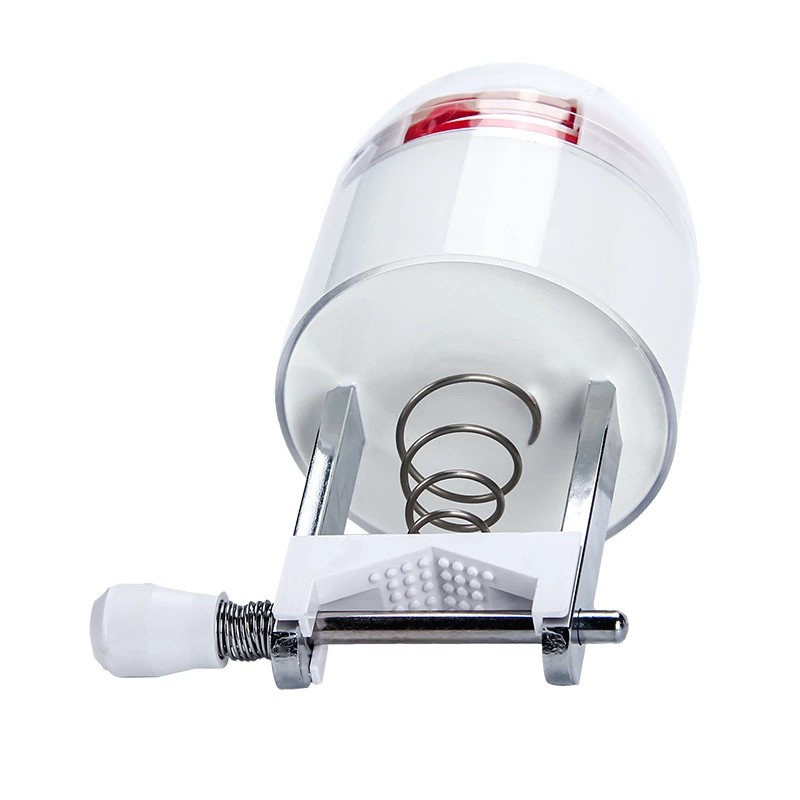

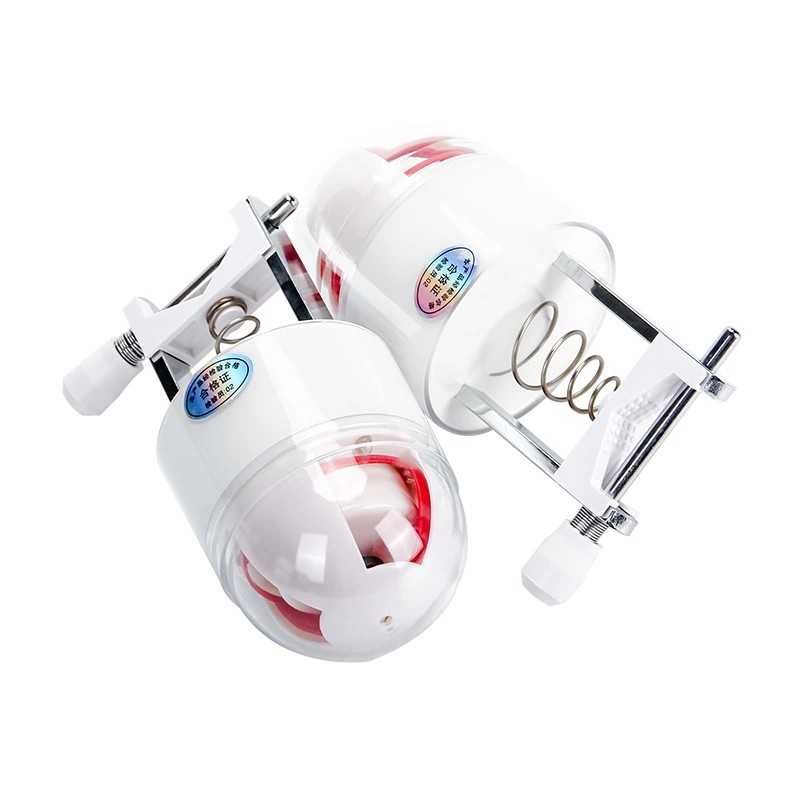

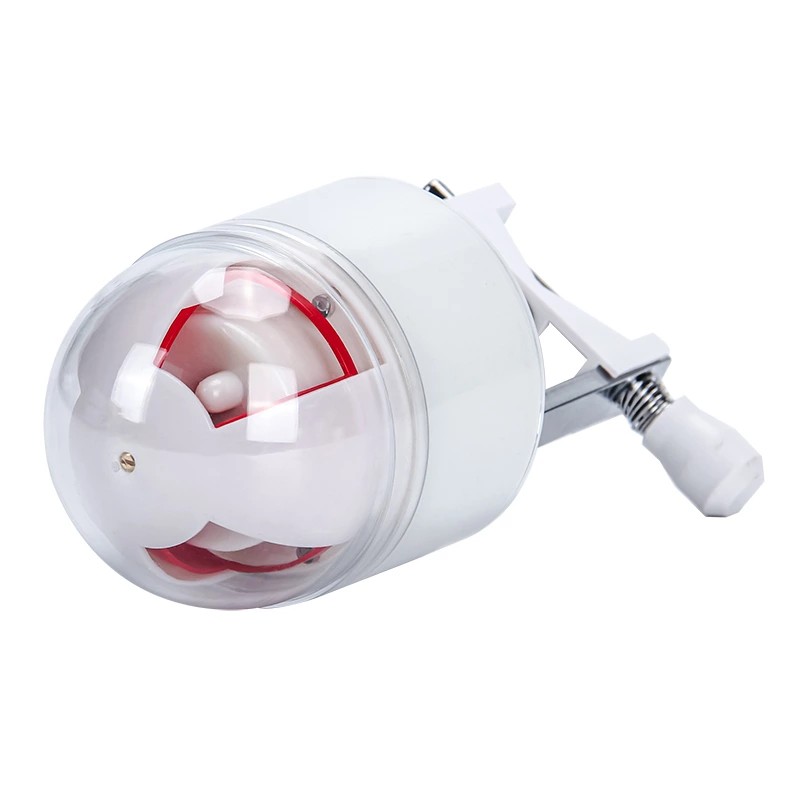

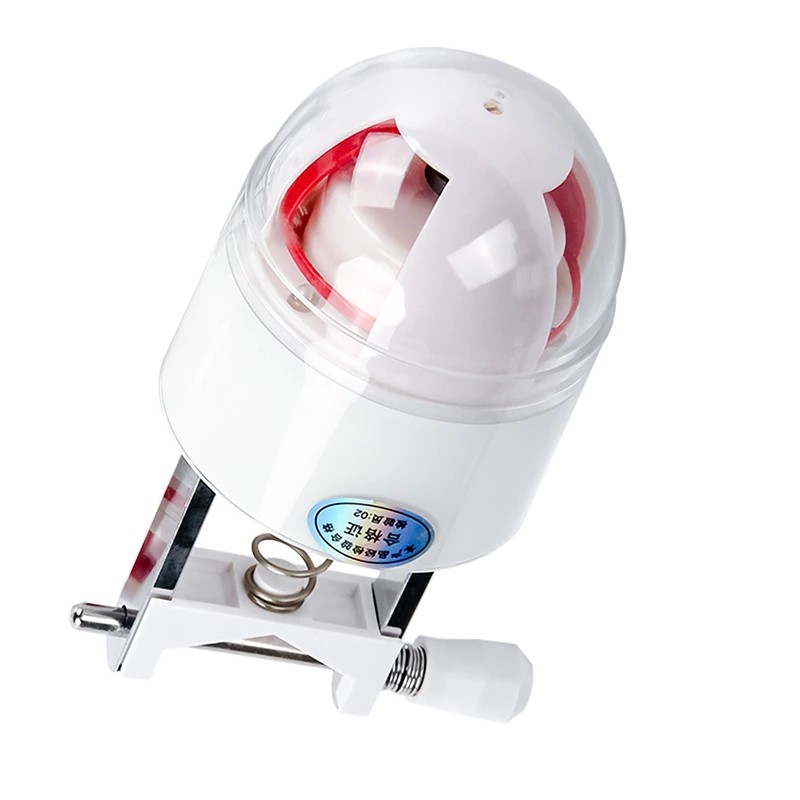

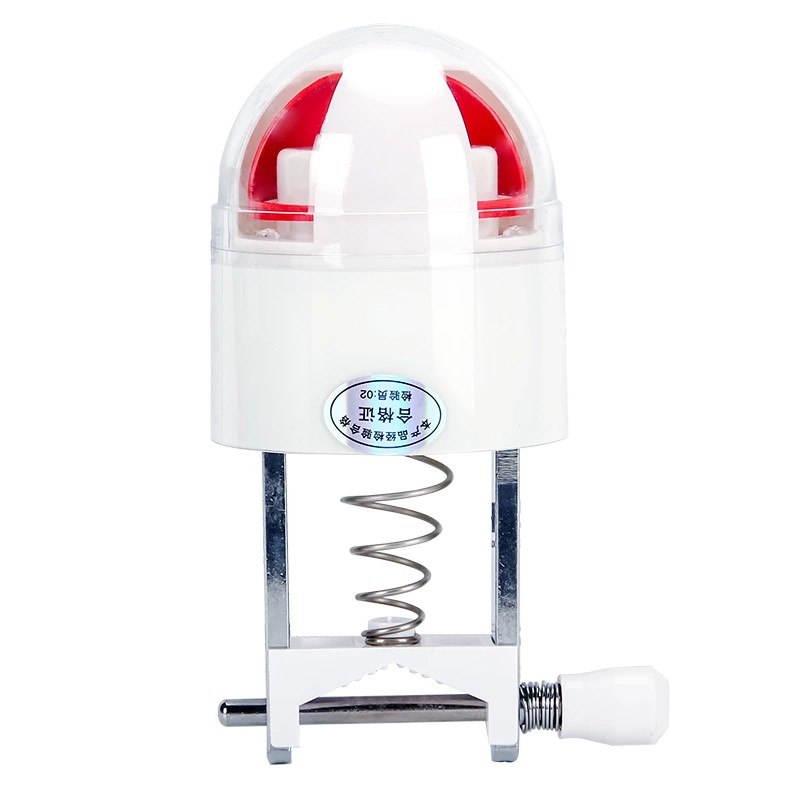

मागे घेण्यायोग्य ओव्हरहेड फॉल्ट इंडिकेटर जेडीएक्स ग्राउंडिंग लोकेटर

चीनमधील एक व्यावसायिक निर्माता म्हणून, Comewill चे उच्च-गुणवत्तेचे रिट्रॅक्टेबल ओव्हरहेड फॉल्ट इंडिकेटर JDX ग्राउंडिंग लोकेटर त्याच्या शोध तत्त्वानुसार गैर-संपर्क इलेक्ट्रोमॅग्नेटिक इंडक्शन वापरते, लाल फ्लिप-अप चिन्हाद्वारे शॉर्ट-सर्किट फॉल्टचे स्पष्ट दृश्य संकेत प्रदान करते. डिव्हाइस शेलवर अँटी-एजिंग मटेरिअलचा उपचार केला जातो आणि डिस्प्ले फ्लूरोसंट मटेरिअल वापरते, रात्रीही स्पष्ट दृश्यमानता सुनिश्चित करते. सतत इन्व्हेंटरी किंवा सानुकूलित पॅरामीटर्स आवश्यक असलेल्या ग्राहकांसाठी, हे उच्च-गुणवत्तेचे उत्पादन थेट फॅक्टरीमधून स्पर्धात्मक कमी किमतीत पुरवले जाते, देखभाल कार्यसंघांना फॉल्ट स्थान वेळ कमी करण्यास मदत करते.

मागे घेण्यायोग्य ओव्हरहेड फॉल्ट इंडिकेटर JDX ग्राउंडिंग लोकेटर हे ओव्हरहेड पॉवर डिस्ट्रिब्युशन लाईन्ससाठी Comewill ने विकसित केलेले फॉल्ट लोकेशन डिव्हाइस आहे. हे उपकरण इलेक्ट्रोमॅग्नेटिक इंडक्शन वापरून लाइन करंटमधील बदलांचे निरीक्षण करते. जेव्हा शॉर्ट-सर्किट फॉल्ट होतो, तेव्हा ते लाल फॉल्ट इंडिकेटर प्रदर्शित करण्यासाठी यांत्रिक फ्लिप-अप यंत्रणा सक्रिय करते. त्याची रचना नॅनो-सरफेस ट्रीटमेंट तंत्रज्ञानासह एकत्रित एक-पीस मोल्डिंग प्रक्रियेचा वापर करते, ज्यामुळे ते अँटी-फाउलिंग आणि अँटी-एजिंग गुणधर्म देते, ज्यामुळे ते बाहेरच्या ओव्हरहेड लाईन्समध्ये दीर्घकालीन ऑपरेशनसाठी योग्य बनते.

मुख्य कार्य तत्त्व

1. फॉल्ट डिटेक्शन लॉजिक

मागे घेता येण्याजोगा ओव्हरहेड फॉल्ट इंडिकेटर JDX ग्राउंडिंग लोकेटर शॉर्ट सर्किट दरम्यान करंटमधील अचानक बदलाच्या आधारावर दोष शोधतो. जेव्हा शॉर्ट-सर्किट फॉल्ट होतो, तेव्हा फॉल्ट करंट इंस्टॉलेशन पॉईंटमधून वाहतो. डिव्हाइसमधील वर्तमान शोध घटकाला विद्युतप्रवाहात अचानक बदल जाणवतो आणि त्याच वेळी, त्यानंतरच्या संरक्षण क्रियांमुळे लाइनची शक्ती कमी होते. या दोन अटी एकत्रितपणे कृतीचा आधार बनवतात.

जेडीएक्स फॉल्ट इंडिकेटर, ओव्हरहेड लाइनवर स्थापित, इलेक्ट्रोमॅग्नेटिक इंडक्शन वापरून लाइन करंट शोधून कार्य करतो. सामान्य ऑपरेटिंग परिस्थितीत, डिव्हाइस कमी-पावर स्टँडबाय मोडमध्ये आहे; जेव्हा शॉर्ट-सर्किट करंट जातो, तेव्हा प्रेरित सिग्नल प्रीसेट थ्रेशोल्ड ओलांडतो, ज्यामुळे ड्राइव्ह यंत्रणा ट्रिगर होते.

2. दोष स्थान पद्धत

वास्तविक तपासणीमध्ये, अनेक JDX निर्देशक रेषेवर अंतराने स्थापित केले जातात. जेव्हा एखादा दोष उद्भवतो, तेव्हा पॉवर सप्लाय बाजूपासून फॉल्ट पॉईंटपर्यंतचे सर्व निर्देशक लाल होतील, तर फॉल्ट पॉईंटच्या मागे असलेले निर्देशक पांढरे राहतील. निरीक्षकांना केवळ मार्गासह निर्देशक स्थितीचे निरीक्षण करणे आवश्यक आहे; शेवटचा लाल इंडिकेटर आणि पहिला पांढरा इंडिकेटर मधील विभाग हा फॉल्ट लोकेशन आहे. ही पद्धत स्थानिक विभाग तपासणीसाठी पारंपारिक पूर्ण-लाइन तपासणीचा वर्कलोड कमी करते, दोष स्थान कार्यक्षमतेत लक्षणीय सुधारणा करते.

3. यंत्रणा रीसेट करा

दोष साफ केल्यानंतर आणि वीज पुनर्संचयित केल्यानंतर, उपकरणे प्रीसेट वेळेनंतर स्वयंचलितपणे रीसेट होतात. रिट्रॅक्टेबल ओव्हरहेड फॉल्ट इंडिकेटर JDX ग्राउंडिंग लोकेटर वेगवेगळ्या ओळींच्या ऑपरेशनल गरजांशी जुळवून घेण्यासाठी 6, 12, 24 आणि 36 तासांची निवड करण्यायोग्य रीसेट वेळ देते, ज्यामुळे खांबावर चढणाऱ्या कर्मचाऱ्यांकडून मॅन्युअल रीसेट करण्याची गरज नाहीशी होते.

उत्पादनाची रचना आणि सामग्रीची वैशिष्ट्ये

1. शेल साहित्य

रिट्रॅक्टेबल ओव्हरहेड फॉल्ट इंडिकेटर JDX ग्राउंडिंग लोकेटर उच्च-शक्तीचे एरोस्पेस मटेरियल आणि नॅनोटेक्नॉलॉजी वापरून एका तुकड्यात मोल्ड केले आहे. शेलमध्ये खालील वैशिष्ट्ये आहेत:

उच्च पारदर्शकता: अंतर्गत फ्लिप-अप स्थितीचे निरीक्षण सुलभ करते

डाग प्रतिरोध: घाण पृष्ठभागावर सहजपणे चिकटत नाही

वृद्धत्वाचा प्रतिकार: दीर्घकाळ बाहेरील सूर्यप्रकाशात ठिसूळ होत नाही

देखभाल-मुक्त: त्याच्या डिझाइन केलेल्या आयुष्यादरम्यान कोणत्याही अतिरिक्त देखभालीची आवश्यकता नाही

2. मुख्य घटक रचना

3. प्रदर्शन पद्धत

मागे घेण्यायोग्य ओव्हरहेड फॉल्ट इंडिकेटर JDX ग्राउंडिंग लोकेटर एक यांत्रिक फ्लिप-टॉप डिस्प्ले वापरतो. ते सामान्य ऑपरेशनमध्ये पांढरे असते आणि दोष दर्शवण्यासाठी फ्लिप केल्यावर लाल होते. लाल बाजू फ्लोरोसेंट सामग्रीने लेपित आहे, ज्यामुळे ती नैसर्गिक दिवसाच्या प्रकाशात अत्यंत दृश्यमान बनते आणि तरीही रात्री किंवा कमी प्रकाशाच्या परिस्थितीत ओळखता येते. निर्माता म्हणून, Comewill त्याच्या डिस्प्ले सामग्रीच्या निवडीमध्ये हवामानाच्या प्रतिकाराला प्राधान्य देते, हे सुनिश्चित करते की फिरणारे घटक दीर्घकालीन UV एक्सपोजरमध्ये फिकट किंवा विकृत होणार नाहीत.

स्थापना परिस्थिती आणि संवेदना पद्धती: सुरक्षित आणि बहुमुखी

जेव्हा ते कुठे जाऊ शकतात तेव्हा हे निर्देशक खूपच लवचिक असतात. आम्ही त्यांना ओव्हरहेड लाईन्सवर (युटिलिटी पोलवर), ओव्हरहेड केबल्स, अंडरग्राउंड केबल्स (शहरांच्या खाली पुरलेल्या) आणि स्विचगियर कॅबिनेटच्या आत असलेल्या बसबारवर देखील स्थापित करतो. मूलभूतपणे, वितरण प्रणालीमध्ये कुठेही शॉर्ट-सर्किट दोष दिसून येऊ शकतात.
ते बऱ्याच वेगवेगळ्या ठिकाणी वापरले जात असल्यामुळे, त्यांच्या सेन्सिंग पद्धती सुरक्षित राहण्यासाठी डिझाइन केल्या आहेत — थेट भागांशी थेट संपर्क नाही. व्होल्टेज शोधण्यासाठी, त्यांना रेषेभोवती अवकाशीय विद्युत क्षेत्र संभाव्य ग्रेडियंट जाणवतो. वर्तमान शोधण्यासाठी, ते इलेक्ट्रोमॅग्नेटिक इंडक्शन वापरतात - जसे ट्रान्सफॉर्मर कसे कार्य करते. हे संपर्क नसलेले डिझाइन गेम-चेंजर आहे: ते डिव्हाइसला (आणि आम्हाला) उच्च व्होल्टेजपासून सुरक्षित ठेवते आणि स्थापना मार्ग सुलभ करते. त्यांना माउंट करण्यासाठी आम्हाला लाइन कापण्याची किंवा वीज बंद करण्याची गरज नाही - फक्त त्यांना क्लॅम्प करा आणि पुढे जा.

ऑपरेशनल तत्त्व

शॉर्ट सर्किट शोधण्याचे तत्व:
शॉर्ट सर्किटच्या घटनेच्या वैशिष्ट्यांवर आधारित, शॉर्ट सर्किट दरम्यान विद्युत् प्रवाहातील अचानक बदल आणि संरक्षण यंत्राच्या पॉवर फेल्युअरसह क्रिया निकष म्हणून वापरला जातो. फॉल्ट इंडिकेशन आकृतीची व्याख्या करण्याची पद्धत खालीलप्रमाणे आहे: जेव्हा 2, 5 आणि 8 फेज A च्या इंडिकेटर लाइट, फेज B वर इंडिकेटर लाइट नाही, फेज C चे 3, 6, आणि 9 इंडिकेटर लाइट सर्व लाल होतात, तर इंडिकेटर लाइट 11 आणि 12 पांढरे राहतात, हे निर्धारित केले जाऊ शकते की शॉर्ट सर्किटिंग पॉईंट बिंदूवर आहे.

तांत्रिक पॅरामीटर
