व्हॅक्यूम सर्किट ब्रेकर (VCB), आधुनिक मध्यम-व्होल्टेज वीज वितरणातील एक महत्त्वपूर्ण साधन. आम्ही व्हॅक्यूममधील आर्क विलुप्त होण्याच्या मूलभूत भौतिकशास्त्राचा शोध घेतो, व्हॅक्यूम इंटरप्टरपासून ते ऑपरेटिंग मेकॅनिझमपर्यंतच्या मुख्य घटकांचे विच्छेदन करतो-आणि SF₆ तंत्रज्ञानासह तपशीलवार, व्यावहारिक तुलना सादर करतो. लेखात मुख्य अनुप्रयोग क्षेत्रे, निवड निकष आणि देखभाल सर्वोत्तम पद्धतींची रूपरेषा देखील दिली आहे, सर्व उद्योग अभियांत्रिकी तत्त्वांवर आधारित आहेत. व्यावसायिक म्हणूनचीन-आधारित निर्माता आणि पुरवठादार, कमविलजगभरातील औद्योगिक, व्यावसायिक आणि उपयुक्तता प्रकल्पांसाठी विश्वसनीयता, दीर्घायुष्य आणि पर्यावरणीय जबाबदारी एकत्रित करणारे उच्च-गुणवत्तेचे, सानुकूल करण्यायोग्य VCB समाधाने वितरीत करते.

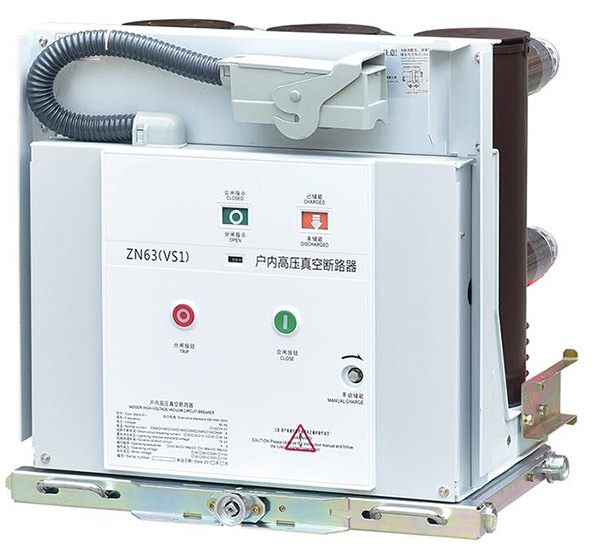

दव्हॅक्यूम सर्किट ब्रेकर (VCB)सबस्टेशन्स, औद्योगिक प्लांट्स आणि व्यावसायिक सुविधांमध्ये प्राथमिक संरक्षणात्मक साधन म्हणून काम करत, विश्वसनीय मध्यम-व्होल्टेज वीज वितरणाचा आधारस्तंभ बनला आहे. जुन्या तंत्रज्ञानाच्या विपरीत जे तेल, हवा किंवा SF₆ वायूवर अवलंबून असते, VCB हा कंस विझवण्यासाठी उच्च-व्हॅक्यूम वातावरणाचा वापर करते जे फॉल्ट दरम्यान संपर्क वेगळे झाल्यावर तयार होते. ही पद्धत स्विचिंग गती, ऑपरेशनल विश्वासार्हता आणि पर्यावरणीय सुरक्षेमध्ये वेगळे फायदे देते, ज्यामुळे 3 kV ते 36 kV पर्यंतच्या ऍप्लिकेशन्ससाठी प्राधान्य दिले जाते.
आधुनिक इलेक्ट्रिकल इन्फ्रास्ट्रक्चर अशा उपकरणांची मागणी करते जे केवळ तणावाखालीच कार्य करत नाही तर दशकांच्या सेवेमध्ये किमान हस्तक्षेप देखील आवश्यक आहे. व्हीसीबी हे आव्हान त्यांच्या सील-फॉर-लाइफ इंटरप्टर्स आणि मजबूत यांत्रिक डिझाईन्सद्वारे पूर्ण करतात, जे इतर ब्रेकर प्रकारांच्या तुलनेत देखभाल मध्यांतर लक्षणीयरीत्या कमी करतात.कमविल, एक अनुभवी चीन निर्माता म्हणून, उष्णकटिबंधीय आर्द्रतेपासून औद्योगिक धुळीने भरलेल्या वातावरणापर्यंत, ऑपरेटिंग परिस्थितीच्या विस्तृत श्रेणीमध्ये सातत्यपूर्ण कार्यप्रदर्शन देण्यासाठी इंजिनिअर केलेले VCBs तयार करण्यात माहिर आहे.
हा लेख VCB तंत्रज्ञानावर एक मूळ तांत्रिक दृष्टीकोन देतो, जे अभियांत्रिकी तत्त्वांवर लक्ष केंद्रित करते जे त्याचे कार्य नियंत्रित करते, त्याचे दीर्घायुष्य सुनिश्चित करणारे महत्त्वपूर्ण घटक आणि नवीन किंवा रेट्रोफिट प्रकल्पांसाठी ही उपकरणे निवडताना आणि निर्दिष्ट करताना अभियंत्यांनी विचारात घेणे आवश्यक असलेले व्यावहारिक घटक.
प्रत्येक VCB च्या गाभ्यामध्ये एक मूलभूत भौतिक तत्त्व आहे: उच्च व्हॅक्यूममध्ये स्वतःला टिकवून ठेवण्यासाठी इलेक्ट्रिकल आर्कची असमर्थता. जेव्हा ब्रेकरचे संपर्क फॉल्ट परिस्थितीत भागतात, तेव्हा विद्युत प्रवाह आयनीकृत धातूच्या वाफेद्वारे मार्ग राखण्याचा प्रयत्न करतो. तथापि, इंटरप्टर 10⁻⁴ Pa पेक्षा कमी दाबावर रिकामा केल्यामुळे, रेणूंचा मध्य मुक्त मार्ग अत्यंत लांब आहे आणि आयनीकरणासाठी उपलब्ध कण दुर्मिळ आहेत.
जो चाप तयार होतो तो जवळजवळ संपूर्णपणे संपर्काच्या पृष्ठभागावरील धातूच्या वाफेच्या प्लाझ्माच्या रूपात अस्तित्वात असतो. AC सायकलमध्ये प्रवाह नैसर्गिकरित्या शून्यातून जात असल्याने, ही वाफ थंड संपर्क चेहरे आणि आसपासच्या आर्क शील्डवर जवळजवळ त्वरित घनरूप होते. हे जलद संक्षेपण म्हणून ओळखले जातेडायलेक्ट्रिक पुनर्प्राप्ती- चाप प्रतिबंधित होण्यापासून प्रतिबंधित करते, अर्ध्या चक्रात दोष प्रभावीपणे साफ करते. संपूर्ण प्रक्रिया स्वच्छ, शांत आहे आणि कमीतकमी संपर्क धूप निर्माण करते, VCB च्या उच्च विद्युत सहनशक्तीमध्ये योगदान देते, बहुतेकदा 5,000 पूर्ण-लोड ऑपरेशन्सपेक्षा जास्त असते.
महत्त्वाचे म्हणजे, व्हॅक्यूम इंटरप्टरचे डिझाइन हे सुनिश्चित करते की चाप एकाग्र आणि पसरलेला राहील, ज्यामुळे सिरॅमिक लिफाफा खराब होऊ शकतील अशा हॉट स्पॉट्स टाळतात. विशिष्ट संपर्क भूमितींचा वापर, जसे की अक्षीय किंवा रेडियल चुंबकीय क्षेत्र संपर्क, चाप हालचालींवर नियंत्रण ठेवते आणि समान परिधान सुनिश्चित करते, ज्यामुळे इंटरप्टरचे कार्यात्मक आयुष्य वाढते. चाप लुप्त होण्याचे हे तत्त्व व्हीसीबींना वारंवार स्विचिंग कर्तव्यांसाठी अपवादात्मकपणे योग्य बनवते, जसे की मोटर स्टार्टिंग किंवा कॅपेसिटर बँक स्विचिंग, जिथे इतर तंत्रज्ञान अधिक वेगाने खराब होईल.
मध्यम-व्होल्टेज अनुप्रयोगांसाठी, व्हॅक्यूम आणि SF₆ तंत्रज्ञानामधील निवड हा एक सामान्य अभियांत्रिकी निर्णय आहे. दोन्ही परिपक्व तंत्रज्ञान आहेत, परंतु त्यांची वैशिष्ट्ये प्रकल्पाच्या प्राधान्यक्रमानुसार भिन्न आहेत. खालील सारणी बाह्य विक्रेत्याच्या डेटावर विसंबून न राहता ऑपरेशनल आणि पर्यावरणीय घटकांवर आधारित मूळ, तपशीलवार तुलना प्रदान करते.
| पॅरामीटर | व्हॅक्यूम सर्किट ब्रेकर (VCB) | SF6 सर्किट ब्रेकर |
|---|---|---|
| व्यत्यय मध्यम | व्हॅक्यूम (डायलेक्ट्रिक ताकद ~10⁷ V/m) | दाबावर SF₆ वायू (सामान्यत: 5-7 बार) |
| ठराविक व्होल्टेज वर्ग | 3 kV - 36 kV (प्राथमिक मध्यम व्होल्टेज) | 3 kV – 800 kV+ (MV ते EHV कव्हर करते) |
| पर्यावरणीय प्रभाव | शून्य उत्सर्जन; हरितगृह वायू प्रभाव नाही | उच्च GWP (23,500x CO₂); कठोर हाताळणी आणि पुनर्वापर आवश्यक आहे |
| संपर्क क्षरण आणि जीवन | कमी धूप; 30 पूर्ण दोष किंवा 5,000+ स्विचिंग ऑपरेशन्स पर्यंतचे विद्युत जीवन | मध्यम धूप; गॅस विघटन उत्पादनांना व्यवस्थापन आवश्यक आहे |
| देखभाल व्यवस्था | किमान; इंटरप्टर्सला आयुष्यभर सील केले जाते; फक्त यंत्रणा स्नेहन | नियतकालिक गॅस घनता तपासणी; ओलावा आणि उप-उत्पादन निरीक्षण |
| ऑपरेटिंग यंत्रणा | स्प्रिंग किंवा चुंबकीय ॲक्ट्युएटर - कमी उर्जेची आवश्यकता | स्प्रिंग, हायड्रॉलिक किंवा वायवीय – अनेकदा उच्च ऊर्जा |
| वैशिष्ट्यपूर्ण ताकद | वारंवार स्विचिंग, कमी देखभाल, पर्यावरणास सौम्य | उच्च-व्होल्टेज, कॉम्पॅक्ट इंस्टॉलेशन्स, उच्च फॉल्ट वर्तमान क्षमता यासाठी उत्कृष्ट |
ही तुलना दर्शवते की पर्यावरणीय जबाबदारी, वारंवार ऑपरेशन आणि कमी जीवनचक्र खर्च गंभीर असलेल्या अनुप्रयोगांमध्ये VCBs विशेषतः मजबूत आहेत. मध्यम-व्होल्टेज नेटवर्कसाठी टिकाऊ, उच्च-कार्यक्षमता समाधान शोधत असलेल्या उपयुक्तता आणि औद्योगिक वापरकर्त्यांसाठी, VCB एक आकर्षक तंत्रज्ञान पर्याय सादर करतात.कमविलVCBs तयार करते जे या अंतर्निहित फायद्यांचा फायदा घेतात, 12kV ते 40.5kV पर्यंतच्या उत्पादनांची श्रेणी घरातील आणि बाहेरच्या दोन्ही वापरासाठी देतात.
VCB हे अचूक-अभियांत्रिकी घटकांचे एक असेंब्ली आहे, प्रत्येक विश्वसनीय ऑपरेशन सुनिश्चित करण्यात महत्त्वपूर्ण भूमिका बजावते. व्हॅक्यूम इंटरप्टर आणि ऑपरेटिंग मेकॅनिझम हे दोन सर्वात महत्त्वाचे भाग आहेत.
व्हॅक्यूम इंटरप्टर हा हर्मेटिकली सील केलेला सिरेमिक सिलेंडर आहे ज्यामध्ये स्थिर आणि हलणारे संपर्क असतात. सिरेमिक सामग्री (बहुतेकदा ॲल्युमिना) उत्कृष्ट डायलेक्ट्रिक इन्सुलेशन आणि यांत्रिक शक्ती प्रदान करते. आतमध्ये, एक धातूचा घुंगरू बाहेरील ऑपरेटिंग रॉडला हलवलेल्या संपर्कास जोडतो, अक्षीय हालचालींना परवानगी देऊन व्हॅक्यूम सील राखतो. अत्याधुनिक शील्डिंग सिस्टीम संपर्कांना वेढून ठेवते ज्यामुळे धातूची वाफ घनीभूत होते आणि ते सिरेमिक आतील पृष्ठभागावर जमा होण्यापासून रोखते, यंत्राच्या आयुष्यभर इन्सुलेशनची अखंडता टिकवून ठेवते. संपर्क सामग्री, विशेषत: तांबे-क्रोमियम मिश्र धातु, हे वेल्डिंगच्या प्रतिकारासाठी आणि कमी चॉपिंग करंट राखण्याच्या क्षमतेसाठी निवडले जाते, जे प्रेरक लोड स्विचिंगसाठी महत्वाचे आहे.
ऑपरेटिंग यंत्रणा अचूक, जलद रीतीने संपर्क उघडण्यासाठी आणि बंद करण्यासाठी प्रेरक शक्ती प्रदान करते. ट्रिपिंग दरम्यान बाह्य उर्जा स्त्रोतांपासून त्यांची विश्वासार्हता आणि स्वातंत्र्य यामुळे VCB मध्ये स्प्रिंग-ऑपरेट केलेल्या यंत्रणा सर्वात सामान्य आहेत. क्लोजिंग स्प्रिंगमध्ये (मॅन्युअल किंवा मोटाराइज्ड चार्जिंग सिस्टमद्वारे) ऊर्जा साठवली जाते आणि ट्रिप सिग्नल मिळाल्यावर सोडली जाते. हे संचयित-ऊर्जा डिझाइन सुनिश्चित करते की नियंत्रण व्होल्टेजची पर्वा न करता ब्रेकर सातत्यपूर्ण वेग आणि शक्तीसह उघडतो. इतर पर्यायांमध्ये चुंबकीय ॲक्ट्युएटरचा समावेश होतो, जे कायम चुंबक आणि लॅचिंगसाठी कॉइल वापरतात, कमी हलणारे भाग असलेले साधे यांत्रिक डिझाइन देतात. Comewill's VCBs CT मालिका सारख्या मजबूत यंत्रणांनी सुसज्ज आहेत, जे किमान समायोजनासह हजारो ऑपरेशन्ससाठी डिझाइन केलेले आहेत.
VCB चे त्यांच्या स्थापनेचे वातावरण आणि विशिष्ट ऑपरेशनल मागणीनुसार वर्गीकरण केले जाते. दोन प्राथमिक प्रकार आहेत:
मुख्य अनुप्रयोग क्षेत्रांमध्ये हे समाविष्ट आहे:
विस्तृत पोर्टफोलिओसह,कमविलग्राहकांच्या विशिष्ट गरजा आणि प्रकल्प मानके पूर्ण करण्यासाठी सानुकूलन ऑफर करून, इनडोअर आणि आउटडोअर ऍप्लिकेशन्ससाठी VCB पुरवतो.
विशिष्ट प्रकल्पासाठी योग्य व्हीसीबी निवडण्यासाठी सिस्टम पॅरामीटर्स आणि ऑपरेशनल परिस्थिती या दोन्हींचे सखोल मूल्यांकन करणे आवश्यक आहे. खालील निकष योग्य खरेदी निर्णयाचा आधार बनतात:
या निकषांचे काळजीपूर्वक मूल्यमापन करून, अभियंते आणि खरेदी संघ एक VCB निर्दिष्ट करू शकतात जे केवळ तात्काळ तांत्रिक आवश्यकतांची पूर्तता करत नाही तर दीर्घकालीन विश्वासार्हता आणि खर्च-प्रभावीता देखील प्रदान करते.कमविलप्रमुख आंतरराष्ट्रीय मानकांचे पालन करणारी उत्पादने ऑफर करून, ग्राहकांना या निवडींमध्ये नेव्हिगेट करण्यात मदत करण्यासाठी तपशीलवार तांत्रिक समर्थन प्रदान करते.
प्राथमिक फायदा व्हॅक्यूममध्ये वर्तमान शून्यानंतर जवळजवळ लगेचच चाप विझवण्याच्या क्षमतेमध्ये आहे, ज्यामुळे जलद डायलेक्ट्रिक पुनर्प्राप्ती मिळते. याचा परिणाम फारच कमी वेळेत होतो, संपर्क धूप कमी होतो आणि कमीतकमी देखभाल होते, ज्यामुळे ते मध्यम-व्होल्टेज सिस्टमसाठी अत्यंत विश्वासार्ह बनते.
VCBs प्रामुख्याने मध्यम-व्होल्टेज ऍप्लिकेशन्ससाठी डिझाइन केलेले आहेत, ज्यात अंदाजे 3 kV ते 36 kV पर्यंतची श्रेणी समाविष्ट आहे. हे त्यांना वितरण नेटवर्क आणि औद्योगिक उर्जा प्रणालींसाठी मानक पर्याय बनवते.
VCBs ला महत्त्वपूर्ण पर्यावरणीय फायदा आहे कारण ते व्यत्यय माध्यम म्हणून व्हॅक्यूम वापरतात, ज्याचा ग्रीनहाऊस गॅस प्रभाव नसतो. याउलट, SF₆ गॅसमध्ये खूप उच्च ग्लोबल वार्मिंग पोटेंशियल (GWP) आहे आणि काळजीपूर्वक हाताळणी आणि जीवनाच्या शेवटच्या पुनर्वापर प्रक्रियेची आवश्यकता आहे.
व्हॅक्यूम इंटरप्टर (सीलबंद संपर्क) आणि ऑपरेटिंग यंत्रणा हे दोन सर्वात महत्त्वाचे घटक आहेत. इंटरप्टरचे कॉन्टॅक्ट मटेरियल आणि शील्डिंग हे इलेक्ट्रिकल लाइफ ठरवतात, तर मेकॅनिझमची रचना आणि मटेरियल क्वालिटी यांत्रिक सहनशक्ती ठरवते.
होय, VCBs हे मोटर स्टार्टिंग, कॅपेसिटर बँक स्विचिंग आणि आर्क फर्नेस कंट्रोल यांसारख्या वारंवार स्विचिंग कर्तव्यांसाठी अपवादात्मकपणे योग्य आहेत. त्यांची मजबूत रचना आणि कमी संपर्क क्षरण मोठ्या संख्येने सुरक्षित ऑपरेशन्ससाठी परवानगी देतात.
VCBs ला अत्यंत कमी देखभाल आवश्यक आहे. प्राथमिक कार्यांमध्ये योग्य स्नेहनसाठी ऑपरेटिंग यंत्रणेची नियतकालिक तपासणी, यांत्रिक निर्देशकांची तपासणी आणि कोणत्याही नुकसानीच्या चिन्हांसाठी इंटरप्टरची दृश्य तपासणी यांचा समावेश होतो. इंटरप्टर्स स्वतःच आयुष्यभर सील केले जातात आणि सामान्य सेवा परिस्थितीत गॅस रिफिलिंग किंवा संपर्क बदलण्याची आवश्यकता नसते.
