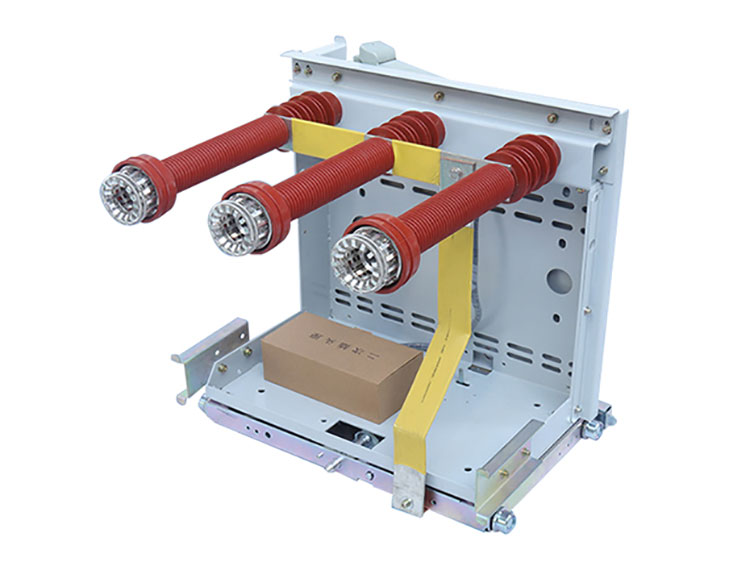

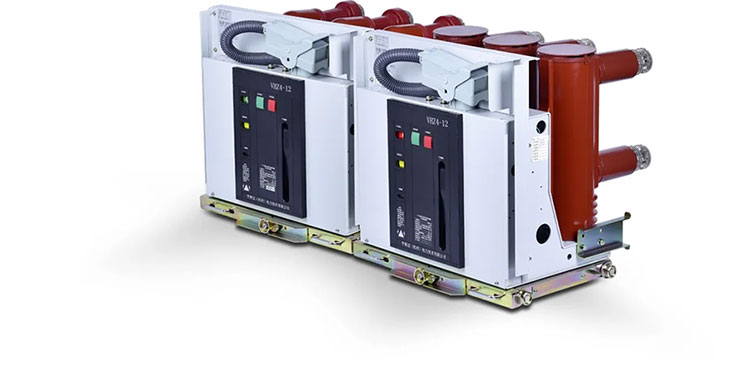

कमविल, एक चीन निर्माता आणि पुरवठादार, गुणवत्ता प्रदान करतेआउटडोअर व्हॅक्यूम सर्किट ब्रेकर, जे व्हॅक्यूम आर्क-विझवणारे चेंबर आणि स्प्रिंग किंवा इलेक्ट्रोमॅग्नेटिक ऑपरेटिंग मेकॅनिझम वापरून फॉल्ट करंट्समध्ये व्यत्यय आणते. कॉम्पॅक्ट स्ट्रक्चर, वेगवान चाप व्यत्यय आणि मजबूत पर्यावरणीय अनुकूलतेसह, हे ब्रेकर्स सामान्यत: 5kV ते 40.5kV पर्यंतच्या रेट केलेल्या व्होल्टेजसह बाह्य विद्युत नेटवर्कमध्ये मोठ्या प्रमाणावर स्थापित केले जातात.
आउटडोअर व्हॅक्यूम सर्किट ब्रेकर ओपन-एअर पॉवर वितरण वातावरणात स्थापनेसाठी डिझाइन केले आहे. हे कंस-विझवण्याचे माध्यम म्हणून व्हॅक्यूम इंटरप्टर वापरते आणि इलेक्ट्रिकल सर्किट उघडण्यासाठी आणि बंद करण्यासाठी स्प्रिंग किंवा इलेक्ट्रोमॅग्नेटिक यंत्रणेद्वारे कार्य करते.
जेव्हा एखादा दोष उद्भवतो तेव्हा व्हॅक्यूम चेंबरच्या आत संपर्क वेगळे होतात आणि एक विद्युत चाप तयार होतो. वातावरण उच्च व्हॅक्यूम अंतर्गत असल्यामुळे, चाप लवकर विझते आणि विद्युत प्रवाह सुरक्षितपणे व्यत्यय आणला जातो. हे ब्रेकर्स सामान्यत: बाहेरील सबस्टेशन, पोल-माउंट वितरण प्रणाली आणि ग्रिड पायाभूत सुविधांमध्ये वापरले जातात.
चे ऑपरेशनआउटडोअर व्हॅक्यूम सर्किट ब्रेकरयामध्ये प्रामुख्याने दोन भाग असतात: व्हॅक्यूम इंटरप्टर आणि ऑपरेटिंग मेकॅनिझम.
व्हॅक्यूम आर्क व्यत्यय
ब्रेकर उघडल्यावर, विभक्त संपर्कांमध्ये एक चाप तयार होतो. व्हॅक्यूम चेंबरमध्ये, कंस वेगाने विरघळतो कारण ते टिकवून ठेवण्यासाठी जवळजवळ कोणतेही वायू कण नसतात.
ऊर्जा साठवण यंत्रणा
स्प्रिंग मेकॅनिझम यांत्रिक ऊर्जा संचयित करते आणि ऑपरेशन दरम्यान ते सोडते, संपर्कांना त्वरीत हलवते आणि विद्युत प्रवाहात व्यत्यय आणते.
जलद ऑपरेशन वेळ
सामान्य उघडण्याची वेळ ≤45 ms आहे, ज्यामुळे उपकरणांचे नुकसान सिस्टममध्ये पसरण्यापूर्वी ब्रेकरला दोष वेगळे करता येतात.
आउटडोअर व्हॅक्यूम सर्किट ब्रेकर उपकरणे तयार करणारा एक व्यावसायिक चीन कारखाना सामान्यतः वितरण नेटवर्कमध्ये वापरल्या जाणाऱ्या मानक तांत्रिक निर्देशकांचे अनुसरण करतो.
रेट केलेले व्होल्टेज
सामान्य स्तरांमध्ये 12kV, 24kV आणि 40.5kV समाविष्ट आहेत.
रेट केलेले वर्तमान
ठराविक रेट केलेले वर्तमान 630A ते 1600A पर्यंत, सिस्टम क्षमतेवर अवलंबून असते.
शॉर्ट-सर्किट ब्रेकिंग करंट
बहुतेक ब्रेकर्स 20kA ते 31.5kA व्यत्यय आणण्याच्या क्षमतेचे समर्थन करतात.
पर्यावरणीय परिस्थिती
घराबाहेरील उपकरणे सामान्यत: −40°C ते +40°C च्या आत चालतात आणि दूषित वातावरणासाठी प्रदूषण प्रतिरोधकतेने डिझाइन केलेले असतात.
यांत्रिक जीवन
अनेक ब्रेकर्सचे यांत्रिक जीवन 10,000 किंवा त्याहून अधिक ऑपरेशन्सपर्यंत पोहोचते.
योग्य इन्स्टॉलेशन फील्डमध्ये आउटडोअर व्हॅक्यूम सर्किट ब्रेकरचे स्थिर ऑपरेशन सुनिश्चित करण्यात मदत करते.
माउंटिंग स्ट्रक्चर
ब्रेकर एका समर्पित स्टील फ्रेम किंवा पोल स्ट्रक्चरवर निश्चित केला जातो, सहसा 4 मीटर किंवा त्याहून अधिक उंचीवर स्थापित केला जातो.
घटक विधानसभा
घटक अनुक्रमे स्थापित केले जातात: स्ट्रक्चरल फ्रेम → पोस्ट इन्सुलेटर → व्हॅक्यूम इंटरप्टर → बसबार कनेक्शन.
विद्युत कनेक्शन
आउटपुट लाइन अंतर आणि खांबाचे अंतर डिझाइन मानकांचे पालन करणे आवश्यक आहे आणि टर्मिनल कनेक्शन गंजरोधक ग्रीससह संरक्षित केले पाहिजे.
1. जलद चाप विझवणे
व्हॅक्यूम व्यत्यय तंत्रज्ञान जलद चाप दाबण्याची परवानगी देते आणि उपकरणे नुकसान होण्याचा धोका कमी करते.
2. पर्यावरणाशी सुसंगत डिझाइन
गळती किंवा उत्सर्जन टाळण्यास मदत करण्यासाठी कोणतेही इन्सुलेट तेल किंवा SF6 गॅस आवश्यक नाही.
3. कमी देखभाल आवश्यकता
सीलबंद व्हॅक्यूम चेंबर अंतर्गत संपर्कावरील पोशाख कमी करते आणि नियमित सेवा कमी करते.
4. कॉम्पॅक्ट आणि लाइटवेट स्ट्रक्चर
पारंपारिक ऑइल सर्किट ब्रेकर्सच्या तुलनेत, रचना लहान आणि वाहतूक आणि स्थापित करणे सोपे आहे.
5. बाह्य परिस्थितीशी जुळवून घेणे
सिलिकॉन रबर किंवा इपॉक्सी राळ यांसारखे संमिश्र इन्सुलेशन साहित्य प्रदूषण फ्लॅशओव्हर, अतिनील किरणोत्सर्ग आणि तापमानातील बदलांना प्रतिकार करण्यास मदत करतात.
