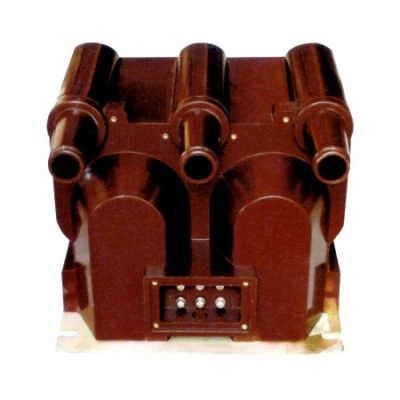

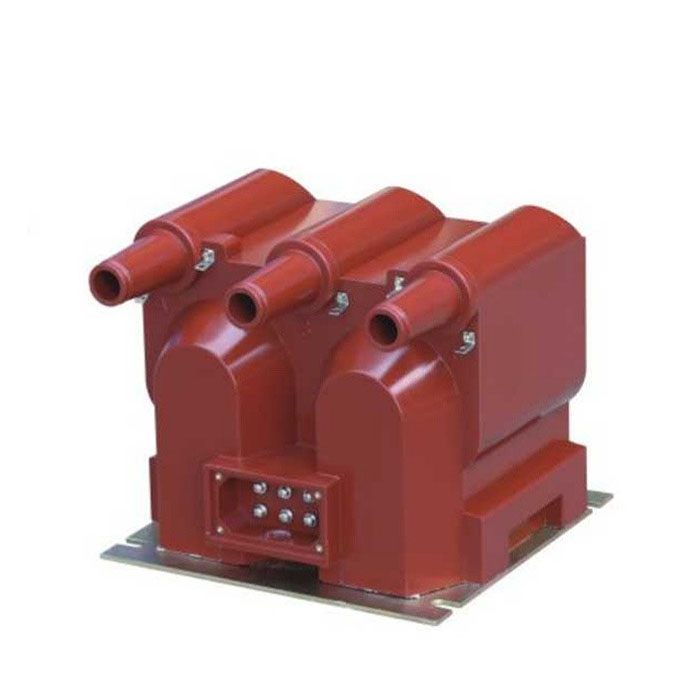

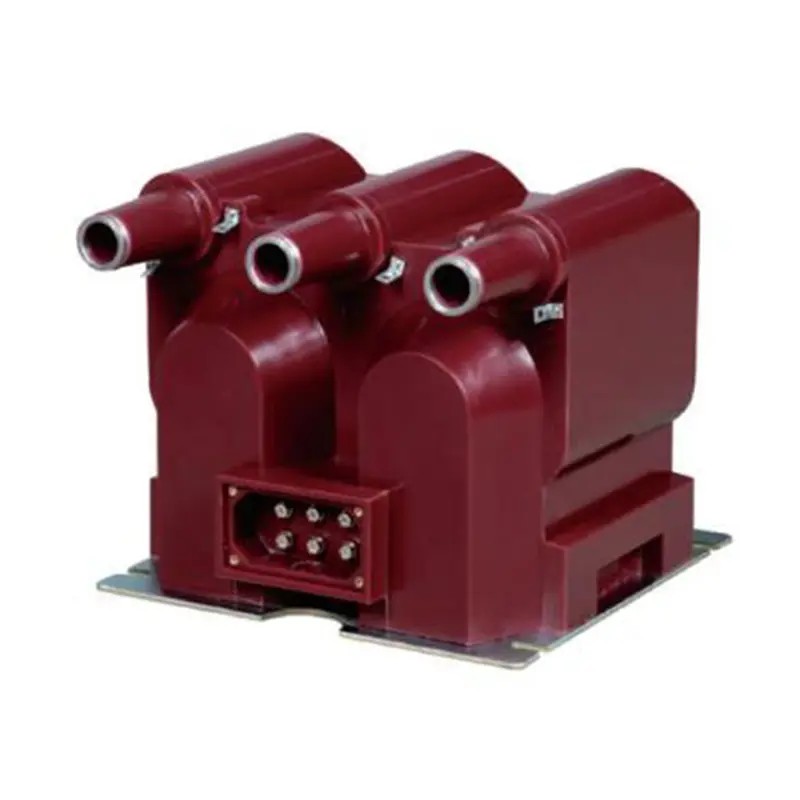

JSZV12-10R व्होल्टेज ट्रान्सफॉर्मर

चीनमधील व्यावसायिक निर्माता म्हणून, Comewill तुम्हाला उच्च दर्जाचा JSZV12-10R व्होल्टेज ट्रान्सफॉर्मर प्रदान करू इच्छितो. त्याच्या संरचनात्मक अनुकूलतेच्या पलीकडे, ट्रान्सफॉर्मर ऑपरेशनल सुरक्षितता आणि सातत्य यामध्ये उत्कृष्ट आहे. स्टँडआउट वैशिष्ट्य म्हणजे त्याचे हॉट-स्वॅप करण्यायोग्य फ्यूज डिझाइन — A, B आणि C चे प्राथमिक विंडिंग शॉर्ट-सर्किट संरक्षण फ्यूजसह एकत्रित केले जातात जे सिस्टम ऑपरेशनमध्ये व्यत्यय न आणता दुय्यम टर्मिनलद्वारे बदलले जाऊ शकतात.

JSZV12-10R व्होल्टेज ट्रान्सफॉर्मर म्हणजे काय?

JSZV12-10R विविध ऑन-साइट परिस्थितींशी जुळवून घेण्यासाठी डिझाइन केलेले आहे. हे मानक तीन-फेज "V" प्रकारच्या वायरिंग कॉन्फिगरेशनला समर्थन देते आणि दोन स्वतंत्र सिंगल-फेज युनिट्समध्ये सोयीस्करपणे वेगळे केले जाऊ शकते, स्थापना आणि सिस्टम डिझाइनसाठी लवचिकता प्रदान करते.

मुख्य अनुप्रयोग आणि वैशिष्ट्ये

JSZV12-10R व्होल्टेज ट्रान्सफॉर्मर 10kV इनडोअर पॉवर सिस्टमच्या कठोर मागणी पूर्ण करण्यासाठी, ऑपरेशनल विश्वासार्हतेसह मोजमाप अचूकता एकत्रित करण्यासाठी उद्देशाने तयार केले आहे.
1. दुय्यम-दुय्यम आउटपुट कार्यक्षमता:
100V आउटपुट: उच्च-परिशुद्धता व्होल्टेज मापन आणि ऊर्जा मीटरिंगसाठी डिझाइन केलेले.
220V आउटपुट: नियंत्रण यंत्रणेसाठी विश्वसनीय सहाय्यक वीज पुरवठा म्हणून काम करते, अतिरिक्त उर्जा घटकांची आवश्यकता कमी करते.
2.सुपीरियर इन्सुलेशन आणि टिकाऊपणा:
उच्च-दर्जाच्या इपॉक्सी रेझिनसह पूर्णपणे सीलबंद, उत्कृष्ट ओलावा प्रतिरोध, इन्सुलेशन सामर्थ्य आणि वृद्धत्वापासून संरक्षण प्रदान करते—जटिल किंवा उच्च-आर्द्रता घरातील वातावरणासाठी आदर्श.
कमी तोटा आणि स्थिर कार्यप्रदर्शन सुनिश्चित करण्यासाठी उच्च-गुणवत्तेच्या कोल्ड-रोल्ड सिलिकॉन स्टील शीट कोरसह बांधलेले.
3. सर्वसमावेशक सुरक्षा संरक्षण:

सर्व प्राथमिक विंडिंग्सवर अंगभूत फ्यूज मजबूत शॉर्ट-सर्किट संरक्षण प्रदान करतात.
फ्यूज बदलणे सोपे आहे आणि जास्तीत जास्त अपटाइम सुनिश्चित करून, सिस्टम बंद करण्याची आवश्यकता नाही.

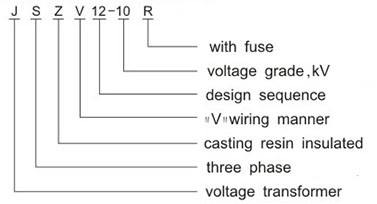

पदनाम टाइप करा

JSZV12-10R साठी ऑपरेटिंग अटी

दीर्घकालीन स्थिरता आणि विश्वासार्हता सुनिश्चित करण्यासाठी, JSZV12-10R व्होल्टेज ट्रान्सफॉर्मर खालील पर्यावरणीय पॅरामीटर्समध्ये ऑपरेट करण्यासाठी डिझाइन केले आहे. सखोल उत्पादन कौशल्य असलेला व्यावसायिक कारखाना म्हणून, Comewill गैर-मानक परिस्थितींसाठी सानुकूलित रूपांतर देखील प्रदान करू शकते.

तापमान श्रेणी: -5°C ते +40°C
उंची: ≤ 1000m (उच्च-उंचीच्या स्थापनेसाठी सानुकूल उपाय उपलब्ध)
सापेक्ष आर्द्रता: ≤ 80%
सभोवतालचे वातावरण: संक्षारक वायू, बाष्प किंवा प्रवाहकीय धुळीपासून मुक्त (उदा. कार्बन किंवा धातूची पावडर)
कंपन आणि प्रभाव: स्थापना साइट मजबूत कंपन किंवा यांत्रिक धक्क्यांपासून मुक्त असणे आवश्यक आहे.

तांत्रिक डेटा

फॉर्म 1: मोजण्यासाठी व्होल्टेज ट्रान्सफॉर्मरचा तांत्रिक डेटा

फॉर्म 2: तांत्रिक dalaofvoltagetransformer forcircuit breakeroperating power

नोट्स: सर्किट ब्रेकर ऑपरेटिंग पॉवर सप्लायसाठी, व्होल्टेजचा प्रतिकार 15% पेक्षा जास्त नसावा

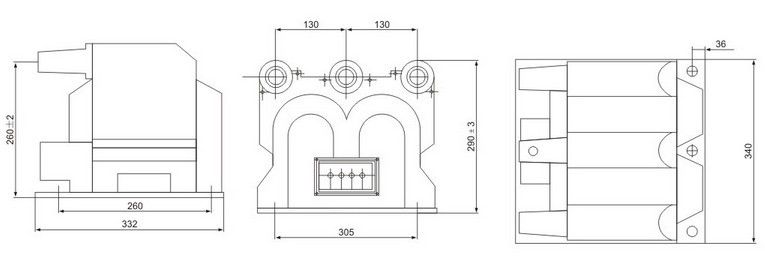

बाह्यरेखा आणि परिमाण

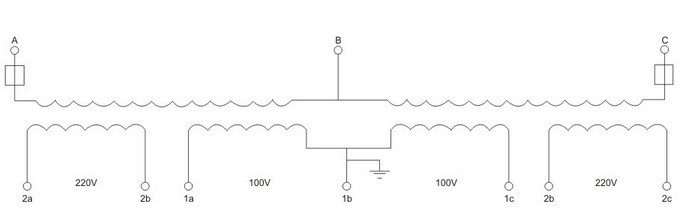

तत्त्व रेखाचित्र
