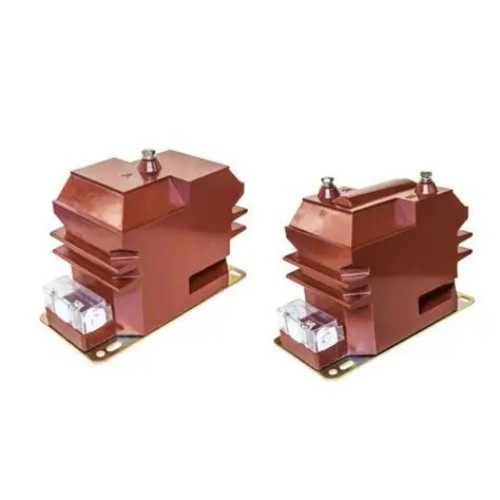

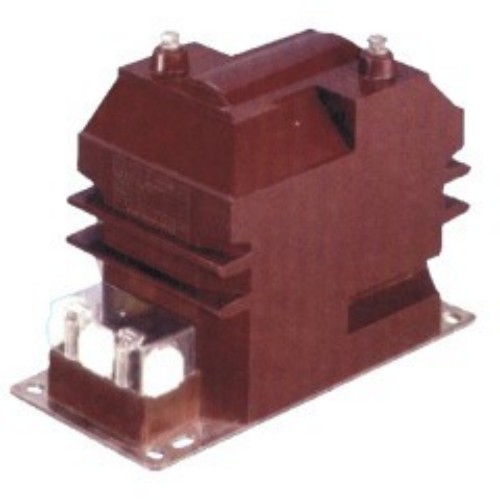

उच्च दर्जाचे JDZ10-3/6/10A व्होल्टेज ट्रान्सफॉर्मर चीन उत्पादक Comewill द्वारे ऑफर केले आहे. हे क्रिटिकल ॲप्लिकेशन्ससाठी इंजिनीयर केलेले आहे, ते व्होल्टेज मापन, एनर्जी मीटरिंग, रिअल-टाइम मॉनिटरिंग आणि मध्यम-व्होल्टेज पॉवर सिस्टममध्ये रिले संरक्षण यासाठी विश्वसनीय कामगिरी देतात.
JDZ10 मालिका 3kV, 6kV आणि 10kV च्या व्होल्टेज पातळींना सामावून घेण्यासाठी डिझाइन केली आहे, 50Hz आणि 60Hz फ्रिक्वेन्सीसाठी सुसंगतता आहे, ज्यामुळे त्यांना विविध मध्यम-व्होल्टेज ऑपरेटिंग परिस्थितींशी जुळवून घेता येईल. IEC 186 आणि GB1207-2006 मानकांनुसार कठोरपणे तयार केलेले, हे ट्रान्सफॉर्मर सिस्टम मापन आणि संरक्षणासाठी एक स्थिर आणि विश्वासार्ह पाया प्रदान करतात. विश्वासार्ह चीन-आधारित कारखाना म्हणून, कॉमविल हे सुनिश्चित करते की प्रत्येक युनिट कठोर दर्जाचे बेंचमार्क पूर्ण करते.

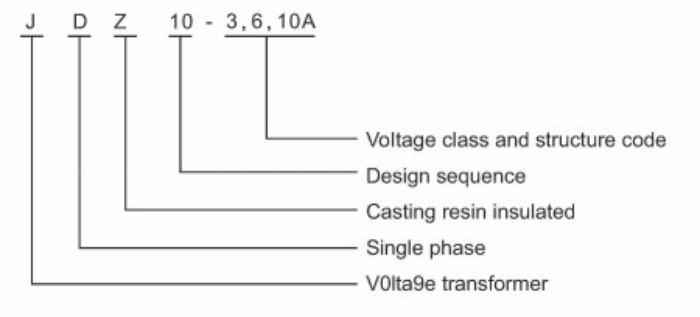

Comewill's RZL-10 आणि JDZ10-3/6/10 व्होल्टेज ट्रान्सफॉर्मरचे मॉडेल पदनाम डिव्हाइसचे मुख्य गुणधर्म स्पष्टपणे परिभाषित करते:
J: व्होल्टेज ट्रान्सफॉर्मर - उपकरण श्रेणी निर्दिष्ट करते.
डी: सिंगल फेज – सिंगल-फेज पॉवर सिस्टम ऍप्लिकेशन्ससाठी योग्य.
Z: इपॉक्सी रेझिन कास्ट इन्सुलेशन – इन्सुलेशन कार्यप्रदर्शन आणि टिकाऊपणा वाढवते.
3, 6, 10: व्होल्टेज पातळी – 3kV, 6kV आणि 10kV प्रणालींसह सुसंगतता ओळखते.
ट्रान्सफॉर्मर्स सिंगल-फेज आणि थ्री-फेज वायरिंग कॉन्फिगरेशनला समर्थन देतात, विविध स्थापना आवश्यकतांसाठी लवचिकता प्रदान करतात.

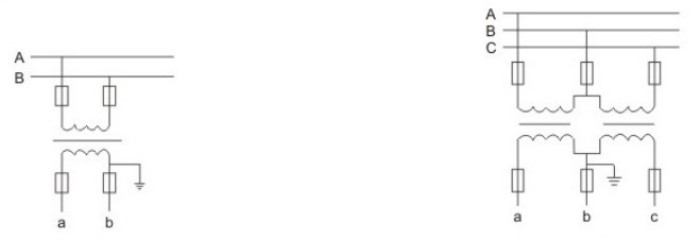

सिंगल-फेज लाइन वायरिंग आकृती
थ्री-फेज लाइन वायरिंग आकृती
सिंगल फेज लाईनचा रायरिंग डायग्राम थ्री फेज लाईनचा रायरिंग डायग्राम
इष्टतम कार्यप्रदर्शन आणि विस्तारित सेवा आयुष्य सुनिश्चित करण्यासाठी, Comewill JDZ10-3/6/10A व्होल्टेज ट्रान्सफॉर्मरसाठी खालील ऑपरेटिंग शर्तींची शिफारस केली जाते:
उंची: समुद्रसपाटीपासून 3,000 मीटर पर्यंत स्थापनेसाठी योग्य, विशेष बदलांशिवाय उच्च-उंचीच्या भागात स्थिर ऑपरेशनसह.
सभोवतालचे तापमान: इन्सुलेशन खराब होणे आणि अचूकता विचलन टाळण्यासाठी -5°C ते +40°C पर्यंत ऑपरेटिंग तापमान श्रेणी.
सापेक्ष आर्द्रता: अंतर्गत घटकांचे ओलावा-प्रेरित वृद्धत्व टाळण्यासाठी 20°C वर कमाल 65%.
प्रदूषण पातळी: वर्ग II प्रदूषण वातावरणासाठी डिझाइन केलेले, किरकोळ घरातील किंवा बाहेरील प्रदूषण हाताळण्यास सक्षम.
इन्स्टॉलेशन वातावरण: केसिंग आणि अंतर्गत विंडिंग्सचे संरक्षण करण्यासाठी संक्षारक वायूपासून मुक्त असावे.
तुमच्या बाजूने इंस्टॉलेशनचे वातावरण विशेष असल्यास (जसे की उच्च आर्द्रता आणि संक्षारक वायू), तुम्ही अनुकूलन योजना सानुकूलित करण्यासाठी आगाऊ संवाद साधू शकता!
JDZ10-3/6/10A व्होल्टेज ट्रान्सफॉर्मर GB20840.3-2013 आणि GB20840.1-2010 मानकांनुसार उत्पादित केले जाते, राष्ट्रीय आवश्यकतांचे पूर्ण पालन सुनिश्चित करते. मुख्य वैशिष्ट्यांमध्ये हे समाविष्ट आहे:
लोड पॉवर फॅक्टर: cos Φ = 0.8 (लॅग), पारंपारिक दुय्यम सर्किट वैशिष्ट्यांसह संरेखित.
क्रीपेज अंतर: प्रदूषण पातळी II साठी डिझाइन केलेले, इन्सुलेशन फ्लॅशओव्हर जोखीम कमी करते.
कार्यप्रदर्शन: मानक ऑपरेटिंग परिस्थितीत स्थिर मीटरिंग आणि संरक्षण प्रतिसाद.
| प्रकार | रेट केलेले व्होल्टेज गुणोत्तर (V) | वारंवारता(Hz) | अचूकता वर्ग आणि रेटेड आउटपुट (VA) | मर्यादा आउटपुट(VA) | रेटेड इन्सुलेशन लेव्हल (kV) | शेरा | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | ३.६/२५/४० | RZL10 प्रमाणेच |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | ७.२/३२/६० | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | ३.६/२५/४० | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | ७.२/३२/६० | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | ३.६/२५/४० | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | ७.२/३२/६० | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | ३.६/२५/४० | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | ७.२/३२/६० | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. या JDZ10-3/6/10A व्होल्टेज ट्रान्सफॉर्मरची प्रमुख वैशिष्ट्ये कोणती आहेत?
इपॉक्सी राळ कास्ट इन्सुलेशन, पूर्णपणे सीलबंद, सिंगल-फेज डिझाइन, कॉम्पॅक्ट आकार आणि उच्च टिकाऊपणा.
2. कोणते व्होल्टेज स्तर आणि फ्रिक्वेन्सी समर्थित आहेत?
3kV, 6kV, आणि 10kV, 50Hz किंवा 60Hz सिस्टमशी सुसंगत.
3. ते कोणत्या मानकांचे पालन करते?
IEC 186 आणि GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. आवश्यक ऑपरेटिंग परिस्थिती काय आहेत?
उंची ≤3000m, तापमान -5°C ते +40°C, आर्द्रता ≤65% 20°C, वर्ग II प्रदूषण पातळी, संक्षारक वायू नाहीत.
5. ते विशेष वातावरणासाठी सानुकूलित केले जाऊ शकते?
होय, Comewill उच्च आर्द्रता किंवा संक्षारक परिस्थितीसाठी कस्टमायझेशन ऑफर करते.
6. मॉडेल अक्षरांचा अर्थ काय आहे?
J = व्होल्टेज ट्रान्सफॉर्मर, D = सिंगल फेज, Z = इपॉक्सी रेजिन कास्ट इन्सुलेशन, 3/6/10 = व्होल्टेज पातळी.
7. अचूकतेचे कोणते वर्ग उपलब्ध आहेत?
0.2, 0.5, 1, आणि 6P, 15VA ते 90VA पर्यंत रेट केलेल्या आउटपुटसह.
