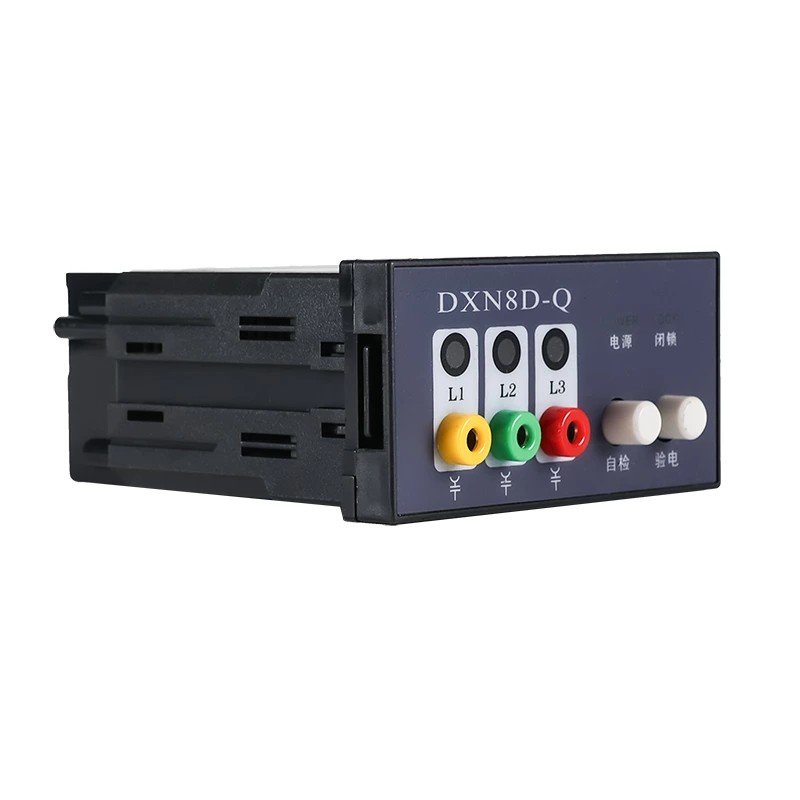

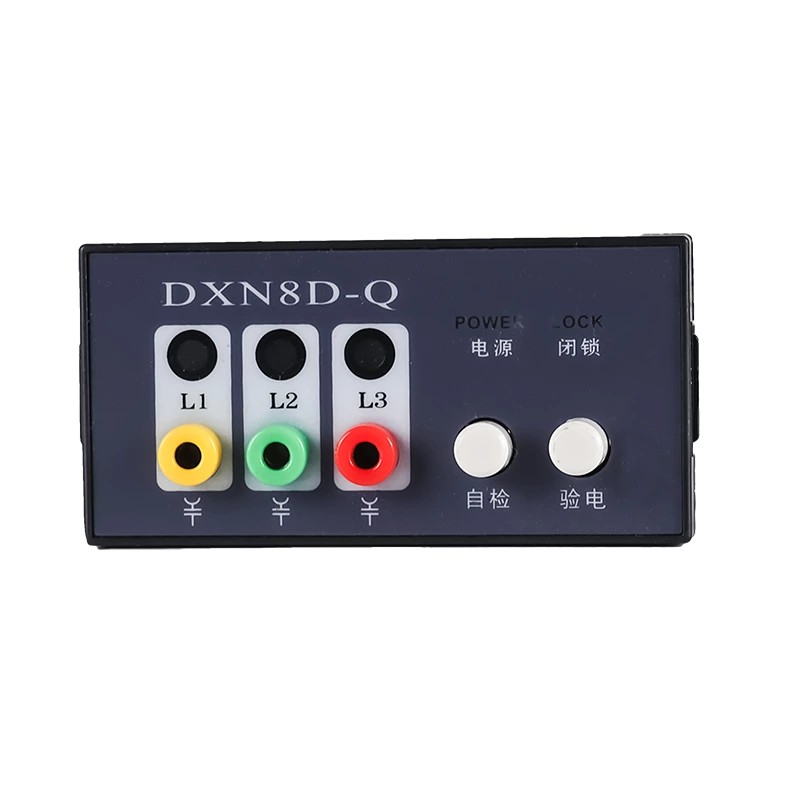

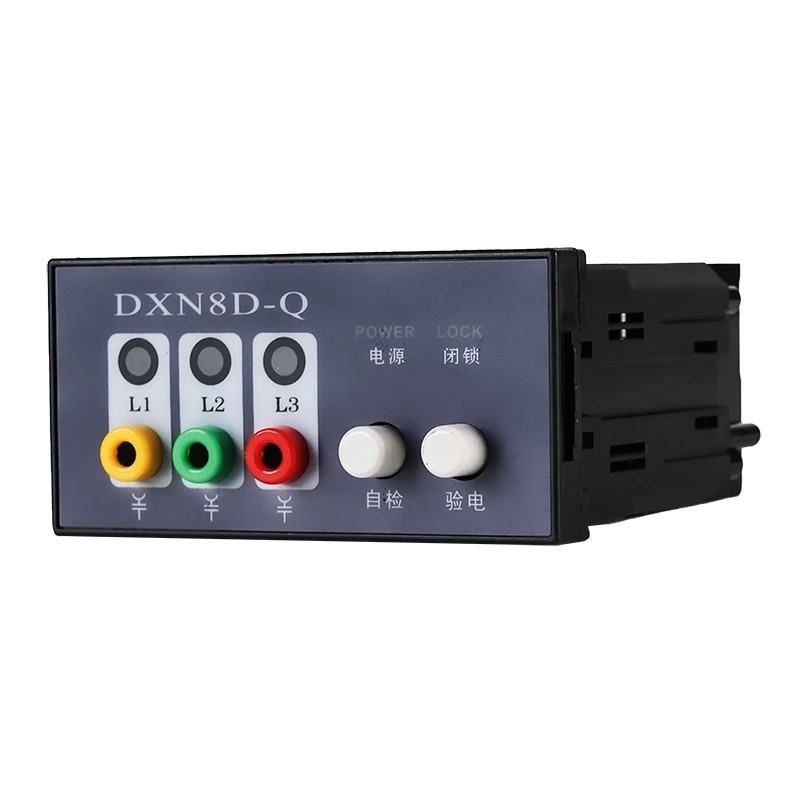

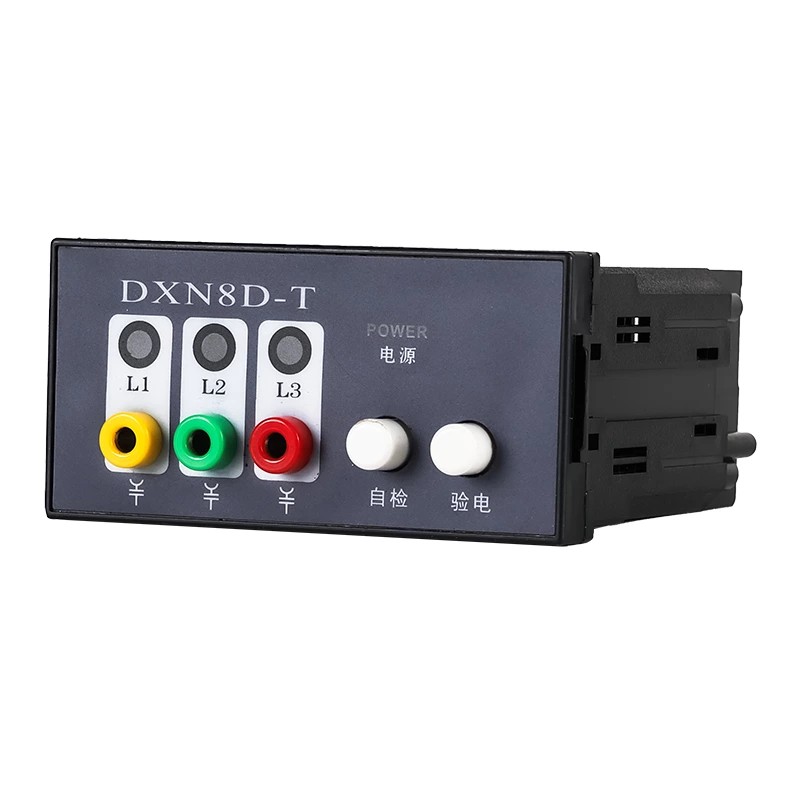

इनडोअर हाय-व्होल्टेज लाइव्ह डिस्प्ले डिव्हाइस DXN8-Q/T प्रकार

सिद्ध फील्ड ॲप्लिकेशन्स आणि अभियांत्रिकी प्रमाणीकरणाद्वारे समर्थित, Comewill कारखान्याचे इनडोअर हाय-व्होल्टेज लाइव्ह डिस्प्ले डिव्हाइस DXN8-Q/T प्रकार उच्च-व्होल्टेज वातावरणासाठी एक व्यावहारिक सुरक्षा अपग्रेड ऑफर करते. स्वयंचलित लॉकआउटद्वारे असुरक्षित ऑपरेशन्स रोखत असताना डिव्हाइस ऊर्जा स्थितीची त्वरित व्हिज्युअल पुष्टी सक्षम करते.

इनडोअर हाय-व्होल्टेज लाइव्ह डिस्प्ले डिव्हाइस DXN8-Q/T प्रकार काय आहे?

इनडोअर हाय-व्होल्टेज लाइव्ह डिस्प्ले डिव्हाइस DXN8-Q/T प्रकार हे ड्युअल-फंक्शन सेफ्टी डिव्हाईस आहे जे एनर्जीयझेशन इंडिकेशन आणि मेकॅनिकल लॉकआउट संरक्षण एकत्रित करते. इनडोअर 6–40kV स्विचगियर सिस्टमसाठी डिझाइन केलेले, ते व्होल्टेजची उपस्थिती शोधण्यासाठी आणि तत्काळ व्हिज्युअल ॲलर्ट प्रदान करण्यासाठी संपर्क नसलेल्या इलेक्ट्रिक फील्ड सेन्सिंग तंत्रज्ञानाचा वापर करते, त्याचवेळी उर्जायुक्त उपकरणांमध्ये अनधिकृत किंवा असुरक्षित प्रवेश प्रतिबंधित करते.

प्रमुख वैशिष्ट्ये:

1. दुहेरी सुरक्षा संरक्षण यंत्रणा

ब्राइट एलईडी फ्लॅशिंग स्पष्टपणे थेट उच्च-व्होल्टेज स्थिती दर्शवते

स्वयंचलित लॉकआउट ऊर्जावान असताना स्विचगियरचे दरवाजे उघडण्यास प्रतिबंधित करते

व्होल्टेज काढून टाकल्यावर त्वरित रिलीझ

चुकीचे ऑपरेशन आणि इलेक्ट्रिक शॉकचे धोके दूर करते

2. संपर्क नसलेले शोध तंत्रज्ञान

इलेक्ट्रिक फील्ड कपलिंग तत्त्व सुरक्षित संवेदना सुनिश्चित करते

थेट भागांशी थेट संपर्क नाही

सुरक्षितता सुधारते आणि डिव्हाइसचे आयुष्य वाढवते

3. टिकाऊ औद्योगिक डिझाइन

ज्वाला-प्रतिरोधक ABS गृहनिर्माण

धूळ, आर्द्रता आणि तापमान चढउतारांना प्रतिरोधक

देखभाल न करता 8-10 वर्षे दीर्घ सेवा जीवन

4. जलद आणि प्रमाणित स्थापना

प्री-ड्रिल्ड माउंटिंग होल

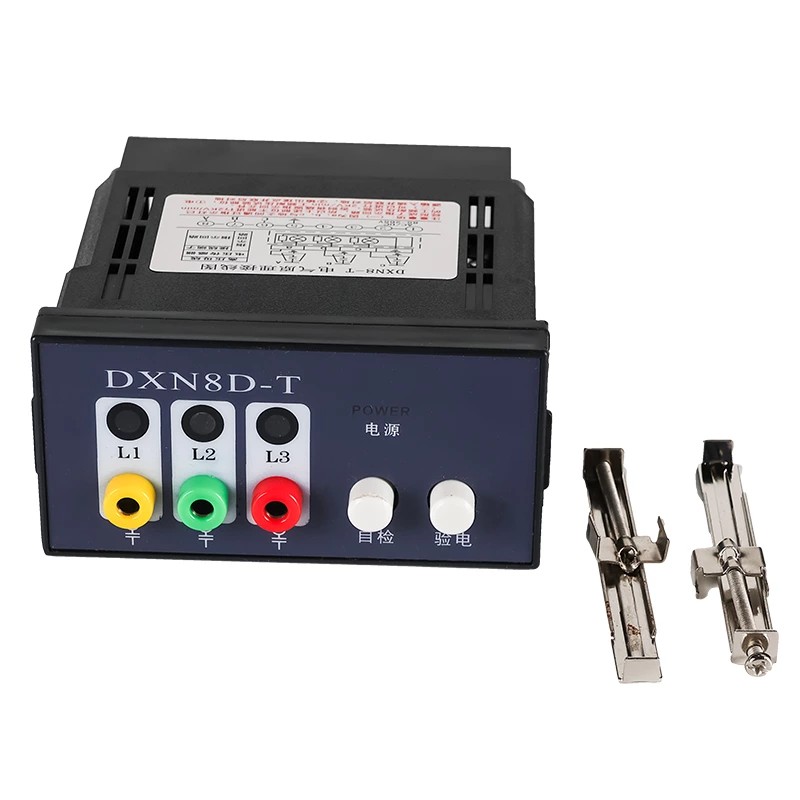

संपूर्ण ऍक्सेसरी किट समाविष्ट आहे

कोणतीही विशेष साधने किंवा जटिल सेटअप आवश्यक नाही

काही मिनिटांत स्थापना पूर्ण झाली

5. फॉल्ट इंडिकेशन क्षमता

सिंगल-फेज ग्राउंडिंग फॉल्ट्स ओळखते

फॉल्ट फेज इंडिकेटर आपोआप बंद होतो

समस्यानिवारण गती वाढवते आणि डाउनटाइम कमी करते

ऑपरेटिंग तत्त्व

इलेक्ट्रिक फील्ड सेन्सिंग → सिग्नल रूपांतरण → एलईडी चेतावणी → इंटरलॉकिंग → फॉल्ट इंडिकेशन

कॉमविल इनडोअर हाय-व्होल्टेज लाइव्ह डिस्प्ले डिव्हाइस (मॉडेल DXN8-Q/T) रिअल टाइममध्ये 6–40kV उपकरणांच्या थेट स्थितीचे सुरक्षितपणे आणि सतत निरीक्षण करण्यासाठी इलेक्ट्रिक फील्ड कपलिंग आणि नॉन-कॉन्टॅक्ट सेन्सिंग तंत्रज्ञानाचा वापर करते. डिव्हाइसमध्ये तीन स्वतंत्र अंतर्गत सेन्सर आहेत, जे अनुक्रमे A, B, आणि C फेज बसबारशी संबंधित आहेत; हे सेन्सर्स हाय-व्होल्टेज इलेक्ट्रिक फील्ड शोधून सिग्नल तयार करतात आणि ते डिस्प्ले मॉड्यूलमध्ये प्रसारित करतात.

जेव्हा उपकरणे लाइव्ह असतात, तेव्हा LED इंडिकेटर फ्लॅश होतात आणि मेकॅनिकल इंटरलॉकिंग यंत्रणा एकाच वेळी आणि स्विचगियर कॅबिनेट दरवाजा स्वयंचलितपणे लॉक करते. जेव्हा व्होल्टेज काढून टाकले जाते, तेव्हा इंडिकेटर बंद होतात आणि इंटरलॉकिंग यंत्रणा आपोआप विस्कळीत होते—त्यामुळे लाइव्ह-स्टेटस इंडिकेशन आणि इंटरलॉकिंग-आधारित अँटी-मिसऑपरेशन संरक्षणाचे अंतर्ज्ञानी संयोजन प्राप्त होते. सिंगल-फेज ग्राउंड फॉल्टच्या घटनेत, सदोष टप्प्यासाठी निर्देशक विझतो तर उर्वरित दोन टप्प्यांसाठी निर्देशक फ्लॅश होत राहतात, ज्यामुळे साइटवर जलद फॉल्ट स्थानिकीकरण सुलभ होते.

अर्ज

DXN8/QT प्रकार इनडोअर हाय-व्होल्टेज वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते, यासह:

मध्यम-व्होल्टेज स्विचगियर (6–40kV)

इनकमिंग बसबार सिस्टम

सर्किट ब्रेकर्स आणि कंट्रोल कॅबिनेट

ट्रान्सफॉर्मर स्थापना

उच्च-व्होल्टेज जंक्शन बॉक्स आणि अणुभट्ट्या

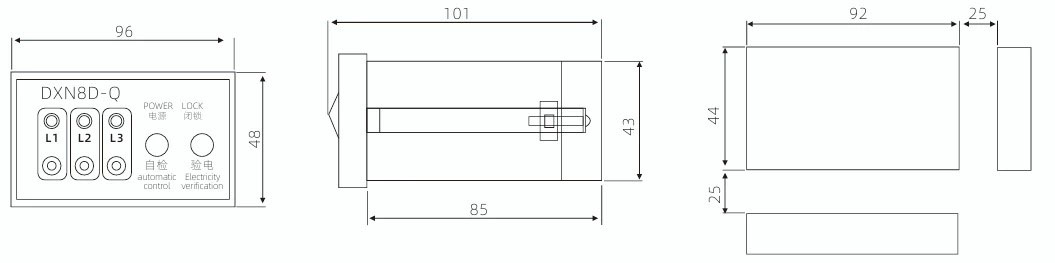

आकार आणि उघडण्याचे आकार

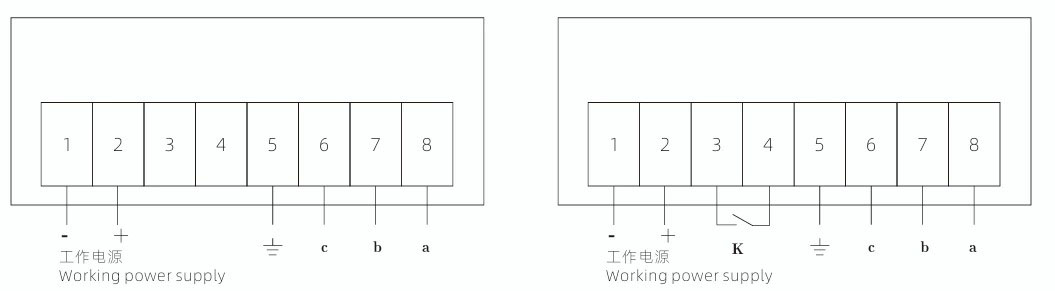

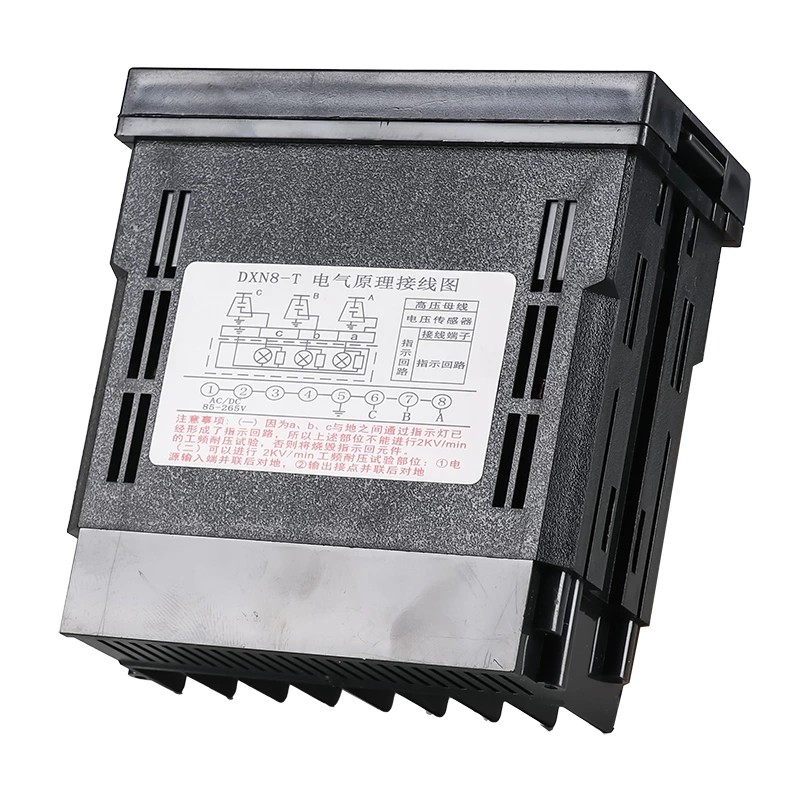

मागील दृश्य वायरिंग आकृती
