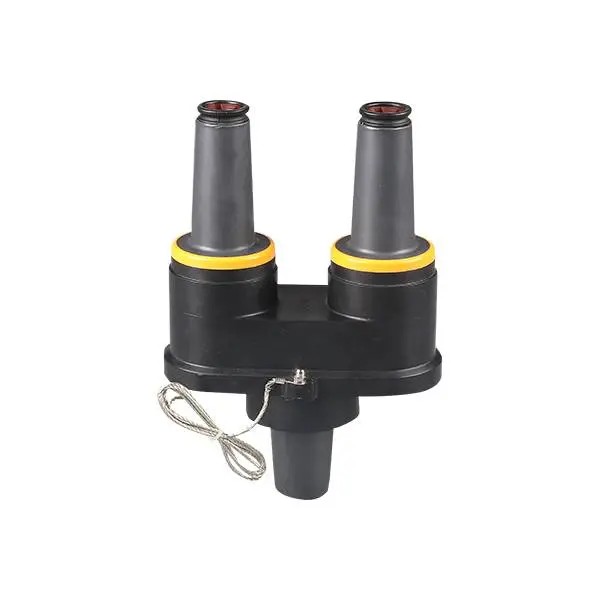

24KV 200A रोटेटेबल फीडथ्रू इन्सर्ट

24KV 200A Rotatable Feedthru Insert Comewill कडून खरेदी करा, एक विश्वसनीय चीन निर्माता आणि मध्यम-व्होल्टेज केबल ॲक्सेसरीजचा पुरवठादार. 24kV वितरण प्रणालीसाठी डिझाइन केलेले, हे फिरवता येण्याजोगे फीडथ्रू इन्सर्ट सिंगल बुशिंग विहिरीतून ड्युअल बुशिंग कॉन्फिगरेशन सक्षम करते, सर्ज अरेस्टर संरक्षण जोडताना रेडियल ट्रान्सफॉर्मरचे थ्रू-फीड सिस्टममध्ये सहज रूपांतर करण्यास अनुमती देते. पेटंट टॉर्क-लिमिटिंग रॅचेट इन्स्टॉलेशन, EPDM इन्सुलेशन, आणि पूर्णपणे संरक्षित सबमर्सिबल डिझाइनसह, Comewill सुरक्षित आणि कार्यक्षम भूमिगत वीज वितरणासाठी उच्च-गुणवत्तेची, घाऊक, सानुकूलित आणि इन-स्टॉक सोल्यूशन्स ऑफर करते.

उत्पादन व्याख्या

24KV 200A Rotatable Feedthru Insert ही लोडब्रेक ऍक्सेसरी आहे जी पॅड-माउंटेड ट्रान्सफॉर्मर किंवा स्विचगियर सारख्या उपकरणांवर सार्वत्रिक बुशिंग विहिरीमध्ये स्थापित केली जाते. हे दोन 200A लोडब्रेक इंटरफेस तयार करते, ज्यामुळे अभियंत्यांना अनेक केबल्स जोडता येतात, सर्ज अरेस्टर्स बसवता येतात किंवा रेडियल फीड सिस्टीम थ्रू-फीड कॉन्फिगरेशनमध्ये रूपांतरित करता येतात.

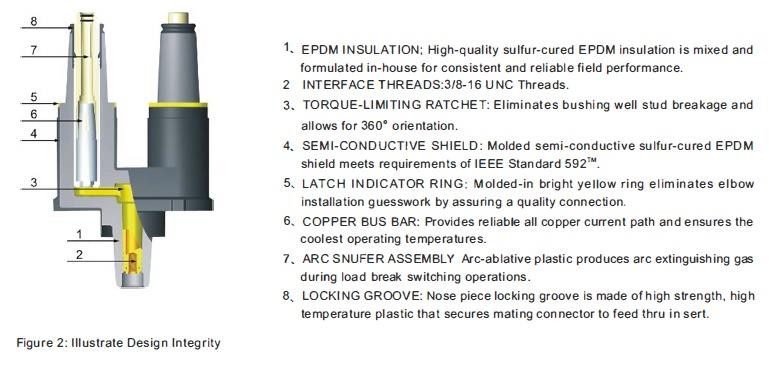

मुख्य तांत्रिक वैशिष्ट्ये

1. ड्युअल-इंटरफेस फीडथ्रू डिझाइन

इन्सर्टमुळे एका बुशिंग वेलमधून दोन लोडब्रेक इंटरफेस मिळतात, ज्यामुळे रेडियल फीड ट्रान्सफॉर्मरचे थ्रू-फीड ट्रान्सफॉर्मरमध्ये रूपांतर करणे किंवा सीरिज लाइटनिंग अरेस्टर संरक्षण जोडणे सोपे होते. हे नेटवर्क लवचिकता मोठ्या प्रमाणात सुधारते.

2. पेटंट टॉर्क-लिमिटिंग रॅचेट यंत्रणा

अंगभूत टॉर्क-लिमिटिंग रॅचेट डिझाइन इंस्टॉलर्सना चुकून बुशिंग वेल बोल्ट अधिक घट्ट होण्यापासून प्रतिबंधित करते. जेव्हा योग्य टॉर्क गाठला जातो, तेव्हा यंत्रणा एक श्रवणीय क्लिक तयार करते, ज्यामुळे उपकरणांचे नुकसान होण्याचा धोका कमी करताना अचूक आणि सुरक्षित स्थापना सुनिश्चित होते.

3. 360° फिरता येण्याजोगी पोझिशनिंग

इन्स्टॉलेशननंतर, इन्सर्ट पूर्ण 360 अंश फिरवले जाऊ शकते, जे अभियंत्यांना केबल रूटिंग आवश्यकतांनुसार कनेक्टर ठेवण्याची परवानगी देते. हे वैशिष्ट्य मर्यादित ट्रान्सफॉर्मर कंपार्टमेंटमध्ये स्थापना सुलभ करते.

4. उच्च दर्जाचे EPDM इन्सुलेशन

हे उत्पादन सल्फर-क्युर्ड EPDM इन्सुलेटिंग आणि सेमी-कंडक्टिव्ह रबरपासून बनवलेले आहे, जे उत्कृष्ट इलेक्ट्रिकल इन्सुलेशन, तणाव नियंत्रण आणि पर्यावरणीय सीलिंग प्रदान करते. जुळणाऱ्या घटकांसह वापरल्यास, ते पूर्णपणे संरक्षित आणि सबमर्सिबल कनेक्शन सिस्टम बनवते.

5. व्हिज्युअल इंस्टॉलेशन इंडिकेटर

बुशिंग कॉलरभोवती असलेली पिवळी लॅच इंडिकेटर रिंग स्पष्ट स्थापना पुष्टीकरण देते. जेव्हा रिंग पूर्णपणे कोपर कनेक्टरने झाकलेली असते, तेव्हा कनेक्शन सुरक्षित असते. दृश्यमान असल्यास, समायोजन आवश्यक आहेत. हे स्थापनेची अचूकता आणि सुरक्षितता सुधारते.

स्थापना

इन्सर्टच्या योग्य स्थापनेसाठी कोणत्याही विशेष साधनांची आवश्यकता नाही. एक स्वच्छ आणि वंगण घालणे फक्त बुशिंग विहिरीमध्ये ठेवले जाते आणि घड्याळाच्या दिशेने वळवले जाते. जेव्हा टॉर्क-लिमिटिंग रॅचेट रिलीझ होईल, ऐकू येईल असा क्लिक करून, इन्सर्ट योग्यरित्या स्थापित केले जाईल आणि योग्य टॉर्कवर घट्ट केले जाईल. घड्याळाच्या दिशेने सतत फिरणे अनुप्रयोगाच्या मागण्या पूर्ण करण्यासाठी पूर्ण 360° स्थितीसाठी अनुमती देते. डी-एनर्जाइज्ड इन्सर्ट काढण्यासाठी फक्त घड्याळाच्या उलट दिशेने फिरवा.

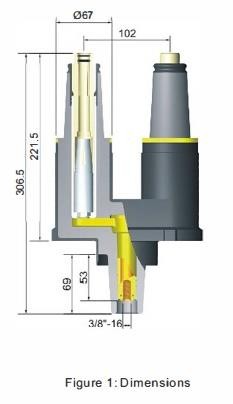

वर्णन आणि परिमाण

वारंवार विचारले जाणारे प्रश्न

 1. 24KV 200A Rotatable Feedthru Insert कशासाठी वापरले जाते?

हे मध्यम-व्होल्टेज वितरण प्रणालीमध्ये एका बुशिंग विहिरीतून दोन 200A लोडब्रेक इंटरफेस तयार करण्यासाठी वापरले जाते, ज्यामुळे केबल कनेक्शन, ट्रान्सफॉर्मर फीड-थ्रू रूपांतरण आणि सर्ज अरेस्टर इन्स्टॉलेशन शक्य होते.

2. हे उत्पादन सामान्यतः कुठे स्थापित केले जाते?

हे सामान्यत: पॅड-माउंट केलेले ट्रान्सफॉर्मर, भूमिगत स्विचगियर आणि भूमिगत केबल नेटवर्कमधील वीज वितरण कॅबिनेटमध्ये स्थापित केले जाते.

3. या इन्सर्टशी कोणते कनेक्टर सुसंगत आहेत?

इन्सर्ट 200A लोडब्रेक एल्बो कनेक्टर, एल्बो सर्ज अरेस्टर्स आणि समान व्होल्टेज रेटिंगच्या उपकरण बुशिंग विहिरीसह कार्य करते.

4. इन्सर्ट भूमिगत वापरास समर्थन देते का?

होय. EPDM इन्सुलेशन आणि पूर्णतः संरक्षित सबमर्सिबल डिझाइनसह, ते भूमिगत किंवा बाह्य वातावरणात विश्वसनीयरित्या कार्य करते.

5. फिरता येण्याजोग्या डिझाइनचा फायदा काय आहे?

360° फिरता येण्याजोगे पोझिशनिंग लवचिक केबल राउटिंगला अनुमती देते, ज्यामुळे मर्यादित ट्रान्सफॉर्मर किंवा स्विचगियरच्या जागेत इंस्टॉलेशन सोपे होते.

6. पिवळी इंडिकेटर रिंग काय दर्शवते?

पिवळी रिंग पूर्णपणे झाकलेली असल्यास, कोपर कनेक्टर योग्यरित्या स्थापित केले आहे. ते अद्याप दृश्यमान असल्यास, कनेक्शनला समायोजन आवश्यक आहे.
