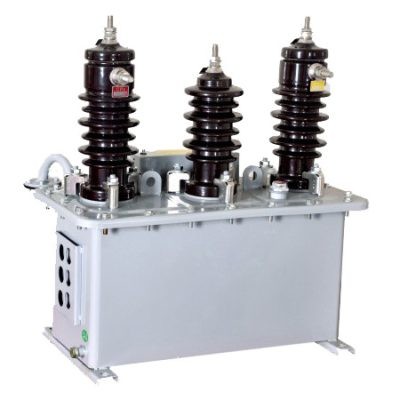

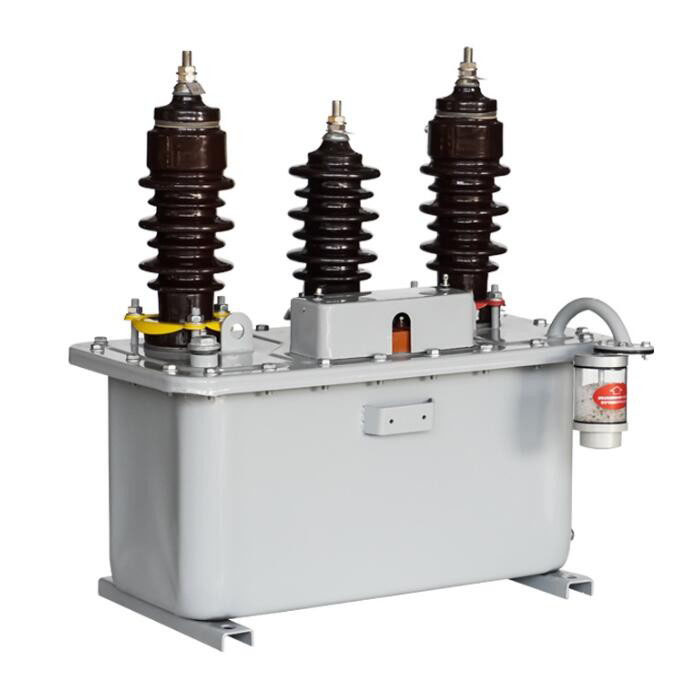

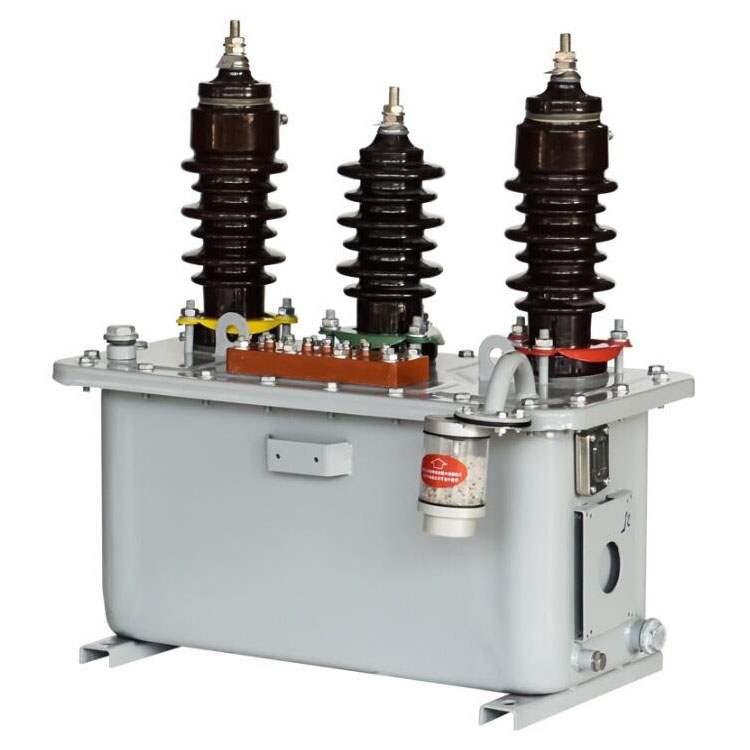

JLS-6/10 आउटडोअर ऑइल-इमर्स्ड कॉम्बिनेशन ट्रान्सफॉर्मर

कॉमविल फॅक्टरीचा टिकाऊ JLS-6/10 आउटडोअर ऑइल-इमर्स्ड कॉम्बिनेशन ट्रान्सफॉर्मर केवळ ओलावा-पुरावा अप्रतिम नाही, तर त्याची कार्यक्षमता देखील चांगली आहे: मोठी क्षमता, लहान आकार, हलके वजन, सोयीस्कर वाहतूक आणि स्थापना. वायरिंग थ्री-फेज V/V प्रकार वापरते, जे अचूकपणे वर्तमान, व्होल्टेज मोजू शकते आणि विद्युत उर्जेची गणना करू शकते आणि जटिल बाह्य कामकाजाच्या परिस्थितीला देखील तोंड देऊ शकते.

50-60Hz AC सर्किट्ससाठी योग्य, 10kV च्या कमाल रेट केलेल्या व्होल्टेजसह, JLS-6/10 आउटडोअर ऑइल-इमर्स्ड कॉम्बिनेशन ट्रान्सफॉर्मर ग्रामीण आणि औद्योगिक दोन्ही सबस्टेशनच्या बाह्य मीटरिंग गरजा पूर्ण करू शकतो. ते खरेदीच्या गरजेनुसार पॉवर आणि रिऍक्टिव्ह एनर्जी मीटरने देखील सुसज्ज केले जाऊ शकते, जे पारंपारिक तेल बुडवलेल्या ट्रान्सफॉर्मरपेक्षा जास्त वापरकर्ता-अनुकूल आहे. जुनी उपकरणे बदलणे हा नक्कीच योग्य पर्याय आहे.

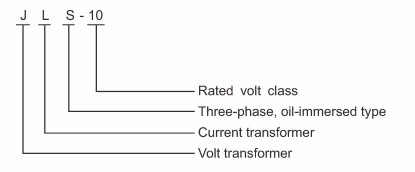

पदनाम टाइप करा

बांधकाम

JLS-6/10 आउटडोअर ऑइल-इमर्स्ड कॉम्बिनेशन ट्रान्सफॉर्मरचा मापन बॉक्स मॉड्यूलर डिझाइनचा अवलंब करतो, ज्यामध्ये दोन सिंगल-फेज व्होल्टेज ट्रान्सफॉर्मर (PT) आणि दोन वर्तमान ट्रान्सफॉर्मर (CT) समाविष्ट असतात. PT आणि CT या दोन्ही इलेक्ट्रोमॅग्नेटिक संरचना आहेत, ज्या फ्युएल टँकच्या प्लेट्समध्ये बोल्टसह निश्चित केल्या आहेत, कॉम्पॅक्ट आणि मजबूत एकूण लेआउटसह.
इंधन टाकी चांगल्या सीलिंग कार्यक्षमतेसह चौरस डिझाइनचा अवलंब करते. सीलिंग सुनिश्चित करण्यासाठी बॉक्स कव्हर आणि बॉक्स बॉडी बोल्टद्वारे जोडलेले आहेत. उपकरणे सहज उचलण्यासाठी आणि वाहतूक करण्यासाठी बॉक्सच्या कव्हरवर दोन लिफ्टिंग रिंग आहेत. इंधन टाकीची बाजू ऑइल लेव्हल गेज, ग्राउंडिंग बोल्ट आणि ऑइल ड्रेन व्हॉल्व्ह यासारख्या प्रमुख घटकांनी सुसज्ज आहे, जे दैनंदिन ऑपरेशन मॉनिटरिंग, ग्राउंडिंग संरक्षण आणि ऑइल ड्रेनची देखभाल सुलभ करते.
हे स्ट्रक्चरल डिझाइन बाह्य वापर वातावरणाचा पूर्णपणे विचार करते, विविध कठोर परिस्थितीत उपकरणांचे स्थिर आणि विश्वासार्ह ऑपरेशन सुनिश्चित करते.

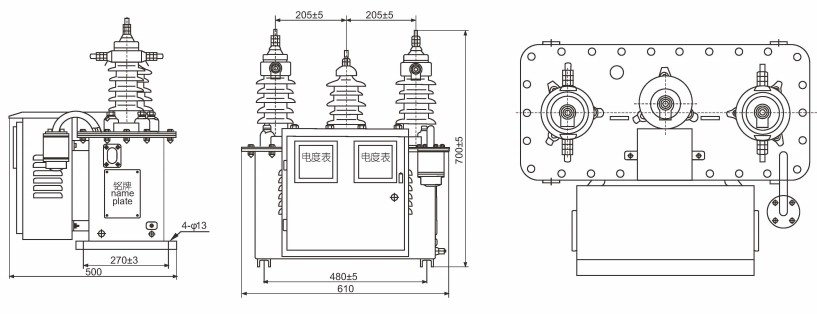

स्थापनेची बाह्यरेखा आणि परिमाणे

एकूण परिमाणे: JLS-6kV, 10kV (0.2 वर्ग, 0.2S वर्ग), 6KV आणि 10KV व्होल्टेज प्रणालींमध्ये वापरण्यासाठी योग्य.

सुरक्षितता खबरदारी: ऑपरेशनपूर्व तपासणी

JLS-6 आणि JLS-10 आउटडोअर ऑइल बुडवलेले कॉम्बिनेशन ट्रान्सफॉर्मर ऑपरेशनमध्ये ठेवण्यापूर्वी, ओलावा-प्रूफ यंत्राच्या मध्यभागी बफर रबरवरील वायुवीजन छिद्रांचा अडथळा दूर करणे आवश्यक आहे. वेंटिलेशन होल अबाधित ठेवणे आवश्यक आहे, अन्यथा ते उपकरणाच्या सामान्य ऑपरेशनवर परिणाम करेल.
उपकरणे कार्यान्वित होण्यापूर्वी ही पायरी एक आवश्यक तपासणी आयटम आहे आणि ऑन-साइट स्वीकृती दरम्यान याची पुष्टी करण्यावर लक्ष केंद्रित करण्याची शिफारस केली जाते.

ऑर्डर करताना, कृपया खालील नमूद करा:

वेलकम (वेन्झो) इलेक्ट्रिक कंपनी लिमिटेड कडून जेएलएस-६/१० आउटडोअर ऑइल-इमर्स्ड कॉम्बिनेशन ट्रान्सफॉर्मर्स खरेदी करण्यासाठी आणि ते वापरण्यास सोपे आणि तुमच्या सिस्टमशी सुसंगत बनवण्यासाठी, लक्षात घेण्यासारखे अनेक महत्त्वाचे मुद्दे आहेत:
पॅरामीटर जुळणे तंतोतंत असणे आवश्यक आहे
ट्रान्सफॉर्मेशन रेशो: सीटी (करंट ट्रान्सफॉर्मर) आणि पीटी (व्होल्टेज ट्रान्सफॉर्मर) चे विशिष्ट व्होल्टेज आणि वर्तमान ट्रान्सफॉर्मेशन रेशो कोणते आहेत ज्याची तुम्हाला गरज आहे? हे दोन नंबर तुमच्या पॉवर ग्रिडशी संरेखित आहेत याची खात्री करण्यासाठी आम्हाला द्या.
अचूकता: तुम्हाला अचूकतेची कोणती पातळी हवी आहे (जसे की 0.2 किंवा 0.2S)? दुय्यम आउटपुटसाठी पॅरामीटर्स देखील आहेत ज्यांनी आपल्या मापन आवश्यकता पूर्ण करणे आवश्यक आहे.
पर्यावरण: उपकरणांच्या इन्सुलेशन पातळीसाठी कोणत्या आवश्यकता आहेत? आम्हाला साइटवरील ऑपरेटिंग वातावरण माहित असणे आवश्यक आहे, जसे की तापमान, उंची आणि संक्षारक वायूंची उपस्थिती, ते तेथे "सामना" येण्यासाठी.
गुणवत्ता आणि प्रमाणन विश्वसनीय असणे आवश्यक आहे
ब्रँड आणि पात्रता पहा: वेलकम (वेन्झो) इलेक्ट्रिक कं, लिमिटेड सारखा मजबूत आणि प्रतिष्ठित ब्रँड निवडा. उत्पादनाने स्टेट ग्रीड आणि सदर्न पॉवर ग्रिड सारख्या अधिकृत संस्थांच्या नेटवर्क प्रवेश चाचणीत उत्तीर्ण झाले आहे की नाही ते तपासा.
मुख्य घटकांवर लक्ष केंद्रित करा: ट्रान्सफॉर्मरचे लोह कोर, वळण आणि तेल टाकी यांसारख्या मुख्य घटकांची सामग्री आणि प्रक्रिया समजून घ्या. उच्च दर्जाची उत्पादने सहसा घन सामग्री आणि उत्कृष्ट कारागिरी वापरतात.
स्थापना आणि देखभाल सोयीस्कर असावी
इन्स्टॉलेशनची सोय: उपकरणाचा आकार आणि वजन तसेच साइटवरील इन्स्टॉलेशन परिस्थिती (जसे की पॉवर पोलची लोड-बेअरिंग क्षमता आणि इंस्टॉलेशन स्पेस) विचारात घ्या. JLS मालिकेचे स्प्लिट डिझाईन सहसा ऑन-साइट इंस्टॉलेशन आणि देखरेखीसाठी अधिक सोयीचे असते.
देखभाल करणे सोयीचे आहे का: फ्यूज आणि ग्राउंडिंग बोल्ट सारख्या घटकांची देखभाल करणे सोयीचे आहे का याची चौकशी करा. चांगल्या प्रकारे डिझाइन केलेले उत्पादन अर्ध्या प्रयत्नाने राखले जाऊ शकते.
विक्रीनंतरच्या सेवेची हमी देणे आवश्यक आहे
वॉरंटी कालावधी स्पष्ट असावा: वॉरंटी कालावधी आणि उत्पादनाची व्याप्ती समजून घ्या. एक आत्मविश्वास असलेला निर्माता दीर्घ वॉरंटी कालावधी प्रदान करेल.
तांत्रिक समर्थन जागेवर असले पाहिजे: पुरवठादार निवडा जे वेळेवर तांत्रिक समर्थन आणि साइटवर सेवा देऊ शकतात. एकदा बाहेरील उपकरणांमध्ये समस्या आली की, प्रतिसादाचा वेग महत्त्वाचा असतो.
