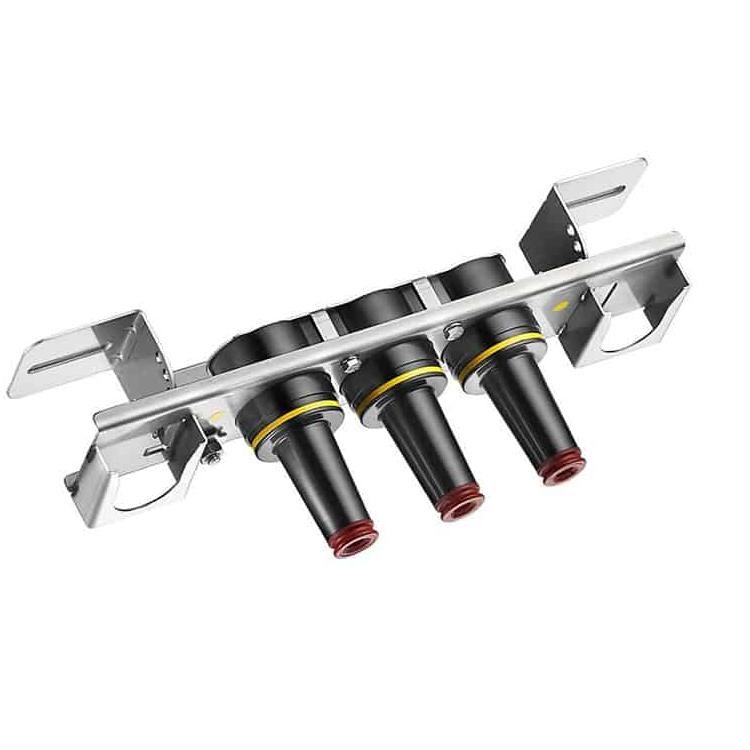

15KV 200A लोडब्रेक जंक्शन

Comewill कारखान्याच्या 15KV 200A लोडब्रेक जंक्शनमध्ये एक सर्व-तांबे प्रवाह-वाहक मार्ग आहे, जो कोणत्याही परिस्थितीत विश्वासार्ह, सातत्यपूर्ण कामगिरी सुनिश्चित करतो.
हे IEEE मानक 386 आवश्यकता पूर्णतः पूर्ण करते, आणि प्रतिस्पर्ध्यांची उत्पादने आणि IEEE मानक 386 चे पालन करणाऱ्या इतर वीण घटकांसह पूर्णपणे अदलाबदल करण्यायोग्य आहे. जुळणाऱ्या भागांसह स्थापित केल्यावर, हे लोडब्रेक जंक्शन पूर्णपणे शील्ड कनेक्शन प्रदान करते, जे लोडब्रेक ऍप्लिकेशनसाठी आदर्श आहे.

15KV 200A लोडब्रेक जंक्शन म्हणजे काय?

एक 15KV 200A लोडब्रेक जंक्शन हे एक मध्यम-व्होल्टेज केबल कनेक्शन उपकरण आहे ज्याचा वापर वीज वितरण प्रणालीमध्ये 15kV भूमिगत केबल्स सुरक्षितपणे कनेक्ट करण्यासाठी, शाखा करण्यासाठी आणि लोडब्रेक (लाइव्ह स्विचिंग) ऑपरेशनला परवानगी देताना विभागणी करण्यासाठी केला जातो. यात सामान्यत: एकापेक्षा जास्त 200A इंटरफेस (जसे की 2, 3, किंवा 4 मार्ग) समाविष्ट असतात जे अंतर्गतरित्या एकत्र बसवले जातात, लवचिक लूप, टॅप किंवा स्प्लिस कॉन्फिगरेशन सक्षम करतात. IEEE मानक 386 मध्ये तयार केलेले, ते पॅड-माउंट केलेले ट्रान्सफॉर्मर, स्विचगियर आणि भूमिगत व्हॉल्ट ऍप्लिकेशन्समध्ये पूर्णपणे संरक्षित, सुरक्षित आणि विश्वासार्ह ऑपरेशन सुनिश्चित करते.

उत्पादन चाचण्या

IEEE/ANSI मानक 386 नुसार आयोजित केलेल्या चाचण्या.
किमान कोरोना व्होल्टेज पातळी – 11 kV
AC 1 मिनिट विसस्टेंड – 34 kV

चार्डन मॅन्युफॅक्चरिंग प्रक्रियेच्या आवश्यकतांनुसार आयोजित केलेल्या चाचण्या:
शारीरिक तपासणी
नियतकालिक विच्छेदन
नियतकालिक एक्स-रे विश्लेषण

व्होल्टेज रेटिंग
व्होल्टेज वर्ग 15 केव्ही
कमाल रेटिंग फेज ते फेज 14.4 kV
कमाल रेटिंग फेज ते ग्राउंड 8.3 kV
एसी 1 मिनिट 34 केव्ही विसस्टँड
DC 15 मिनिट 53 kV withstand
BIL आणि फुल वेव्ह क्रेस्ट 95 kV
किमान कोरोना व्होल्टेज पातळी 11 kV
वर्तमान रेटिंग
सतत: 200 amps rms
स्विचिंग: 14.4 kV वर 200 amps rms वर 10 ऑपरेशन्स
फॉल्ट क्लोज: 10,000 amps rms सममितीय 14.4 kV वर 0.17 s साठी सलग 10 यशस्वी स्विचिंग ऑपरेशन्स
कमी वेळ:
• 0.17 s साठी 10,000 amps rms सममित
• 3.0 s साठी 3,500 amps rms सममितीय

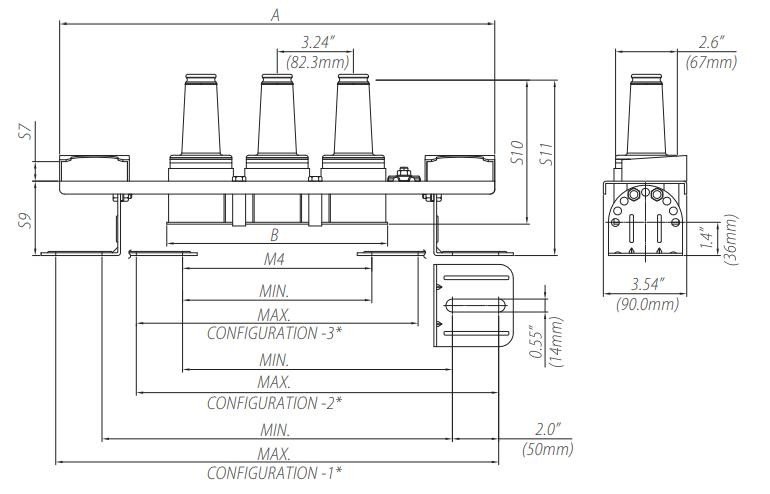

ब्रॅकेट डायमेंशनल माहितीसह जंक्शन

लोडब्रेक ऑपरेशन चरण

1. खेचणाऱ्या डोळ्याला क्लॅम्पस्टिक सुरक्षितपणे बांधा.
2. कोणतीही खेचण्याची शक्ती लागू करू नका — कोपर आणि बुशिंगमधील पृष्ठभागाचे घर्षण तोडण्यासाठी कनेक्टरला घड्याळाच्या दिशेने थोडासा वळण द्या.
3. झटपट, दृढ गतीने कनेक्टरला बुशिंगमधून सरळ बाहेर खेचा. कनेक्टर कोणत्याही ग्राउंड प्लेनपासून दूर ठेवण्याची खात्री करा.
4. कनेक्टर योग्य ऍक्सेसरी डिव्हाइसवर ठेवा, त्या ऍक्सेसरीच्या ऑपरेटिंग सूचनांचे अनुसरण करा.
5. कोणत्याही उघड्या उर्जायुक्त बुशिंगवर इन्सुलेटेड प्रोटेक्टिव्ह कॅप (सिस्टम ग्राउंडशी जोडलेल्या ड्रेन वायरसह) लावण्यासाठी क्लॅम्पस्टिक वापरा.

वारंवार विचारले जाणारे प्रश्न

15KV 200A लोडब्रेक जंक्शनचे मुख्य कार्य काय आहे?
सक्रिय वितरण प्रणालींमध्ये सुरक्षित लोडब्रेक स्विचिंगला अनुमती देताना मध्यम-व्होल्टेज केबल्स विभागणी, लूप, टॅप किंवा स्प्लिस करण्यासाठी याचा वापर केला जातो.
हे इतर ब्रँडशी सुसंगत आहे का?
होय, ते IEEE मानक 386™ चे पूर्णपणे पालन करते, इतर सुसंगत विभाज्य इन्सुलेटेड कनेक्टर सिस्टमसह संपूर्ण अदलाबदली सुनिश्चित करते.
ते भूमिगत प्रतिष्ठापनांमध्ये वापरले जाऊ शकते?
एकदम. हे विशेषतः पॅड-माउंट उपकरणे आणि भूमिगत व्हॉल्ट अनुप्रयोगांसाठी डिझाइन केलेले आहे जेथे ओलावा, धूळ आणि जागा मर्यादा सामान्य आहेत.
15KV 200A लोडब्रेक जंक्शन कोणती सुरक्षा वैशिष्ट्ये प्रदान करते?
हे पूर्णपणे शील्डेड EPDM इन्सुलेशन, नियंत्रित लोडब्रेक ऑपरेशन, उच्च आवेग सहन करण्याची क्षमता आणि सुरक्षित स्विचिंगसाठी स्थिर चाप व्यत्यय कार्यक्षमता देते.
