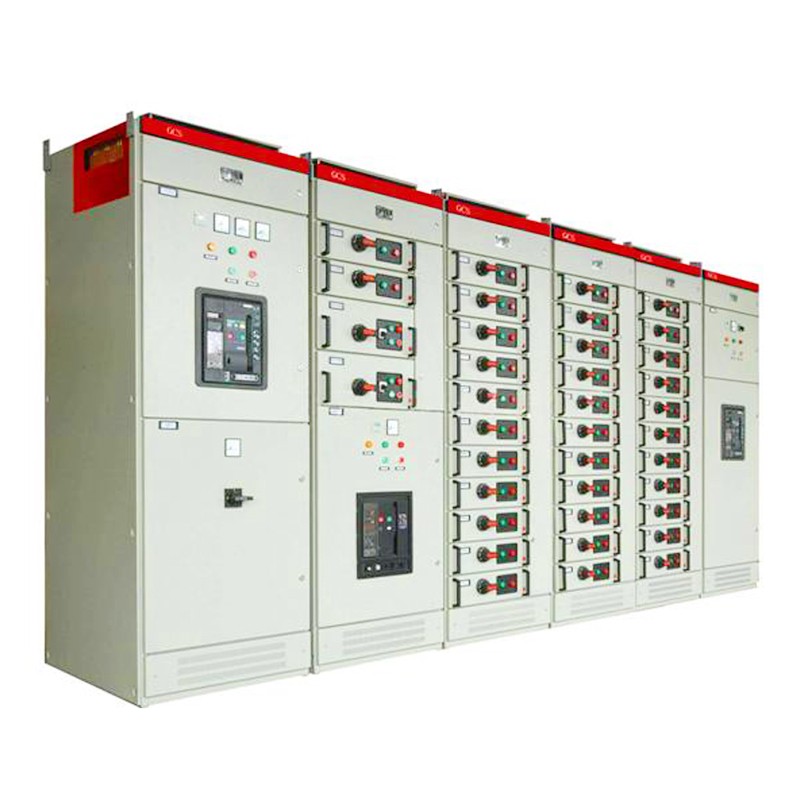

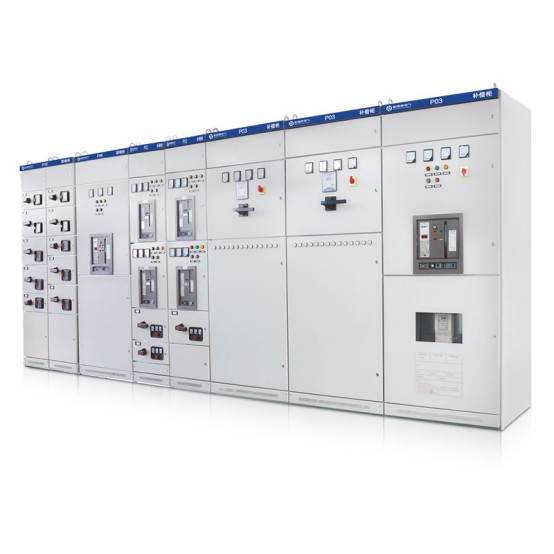

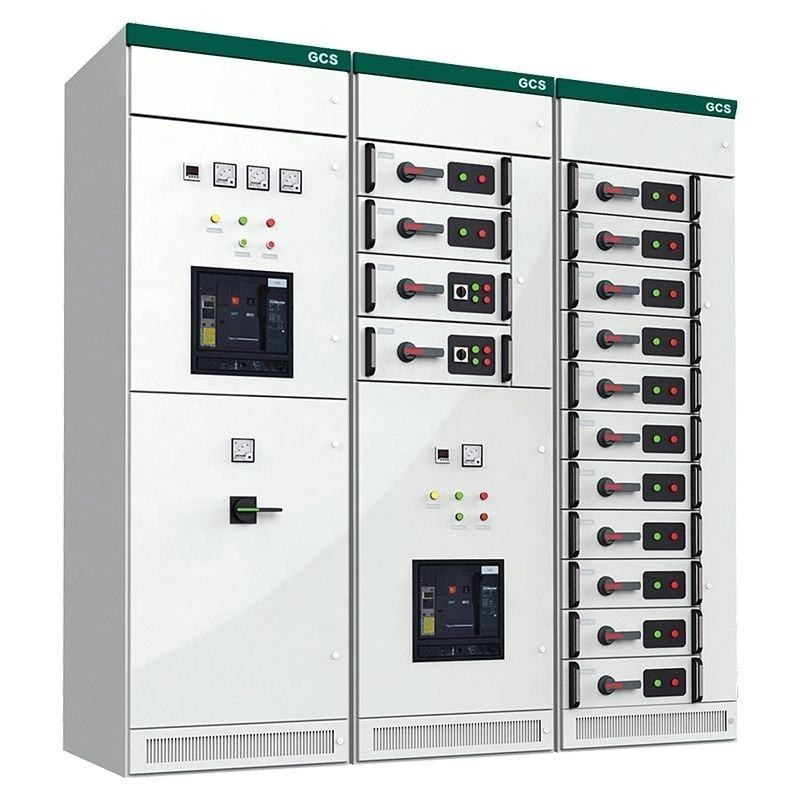

कमविल हाय क्वालिटी GCS लो व्होल्टेज काढता येण्याजोग्या स्विचगियरमध्ये उच्च बनविण्याची आणि तोडण्याची क्षमता, चांगली गतिमान आणि थर्मल स्थिरता, एक प्रगत आणि वाजवी रचना, एक लवचिक विद्युत योजना, उच्च संरक्षण पातळी, सुरक्षा आणि विश्वासार्हता, देखभाल सुलभता आणि उत्कृष्ट तांत्रिक कामगिरी निर्देशक आहेत.
1.GCS कमी व्होल्टेज काढता येण्याजोग्या स्विचगियरची कॅबिनेट फ्रेम डबल-फोल्डिंग तंत्रज्ञान स्वीकारते आणि ॲल्युमिनियम-झिंक-कोटेड स्टील प्लेट्सपासून बनविली जाते. मॉड्युलर 25 मिमी-पिच होल (के-प्रोफाइल) सह डिझाइन केलेले, फ्रेम एक सरळ रचना आणि अपवादात्मक टिकाऊपणा दर्शवते. तंतोतंत ट्रान्सव्हर्स आणि रेखांशाचा बोल्ट कनेक्शनसह एकत्रित केलेल्या, संपूर्ण फ्रेमला त्याच्या सेवा आयुष्यभर कोणत्याही देखभालीची आवश्यकता नाही.
2. वर्धित संरक्षणासाठी कॅबिनेट शेल इलेक्ट्रोप्लेटिंग आणि पावडर कोटिंगमधून जातो. क्षैतिज बसबार कंपार्टमेंटचे शीर्ष कव्हर वेगळे करण्यायोग्य आहे, साइटवर बसबारची स्थापना सुलभ करते आणि ऑपरेशनल जटिलता कमी करते.
3. कॅबिनेटमधील फंक्शनल झोन स्पष्टपणे विभागलेले आहेत, ज्यामध्ये मुख्यतः फंक्शनल युनिट कंपार्टमेंट आणि केबल कंपार्टमेंट आहेत. प्रत्येक युनिट वेगळ्या फंक्शन्ससह स्वतंत्रपणे कार्य करते, भिन्न घटकांमध्ये परस्पर हस्तक्षेप होणार नाही याची खात्री करून.
4. क्षैतिज बसबार कॅबिनेटच्या तळाशी क्षैतिजरित्या माउंट केले आहे, ज्यामुळे शॉर्ट-सर्किट करंट्सद्वारे प्रेरित विद्युत ताण सहन करण्याची क्षमता लक्षणीयरीत्या सुधारते.
5. ड्रॉवर-प्रकारची रचना असलेले, कॅबिनेट 400A किंवा त्याहून कमी रेट केलेल्या प्रवाहासह 36 सर्किट्सपर्यंत सामावून घेऊ शकते. ड्रॉवर सर्किट्स कॅबिनेटच्या संरक्षण रेटिंगशी तडजोड न करता तीन-स्थिती रूपांतरणास समर्थन देतात.
6.प्रत्येक फंक्शनल युनिटमध्ये जास्तीत जास्त 11 पूर्ण-आकाराचे ड्रॉर्स किंवा 22 अर्ध-आकाराचे (1/2) ड्रॉर्स असू शकतात, जे लवचिक कॉन्फिगरेशन पर्याय देऊ शकतात.
7. ड्रॉवर पाच ऑपरेशनल पोझिशन्ससह सुसज्ज आहेत: खुले, बंद, चाचणी, काढलेले आणि वेगळे. संबंधित ऑडिओ, व्हिज्युअल आणि मजकूर निर्देशक अंतर्ज्ञानी ऑपरेशनसाठी स्पष्ट स्थिती सिग्नल देतात.

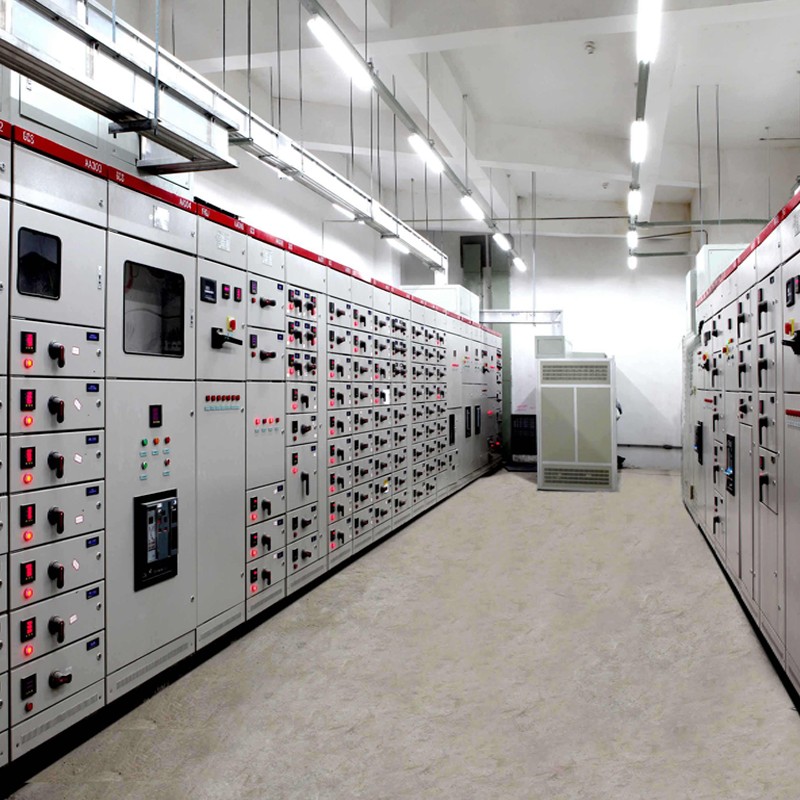

GCS लो व्होल्टेज विथड्रॉवेबल स्विचगियर, स्वतंत्रपणे विकसित आणि वेलकम (वेन्झो) इलेक्ट्रिक कंपनी, लिमिटेड द्वारे पुरवलेले, कमी-व्होल्टेज वीज वितरण प्रणालीसाठी तयार केलेल्या उपकरणांचा प्रीमियम-कार्यक्षमता पूर्ण संच आहे—अभियांत्रिकी खरेदी, प्रकल्प जुळणी आणि मोठ्या प्रमाणात उपकरणे खरेदीसाठी एक आदर्श पर्याय आहे. विश्वासार्ह विद्युत कार्यक्षमतेसह वैज्ञानिक मॉड्यूलर संरचना एकत्रित करून, हे स्विचगियर वीज वितरण नियंत्रण आणि अचूक ऊर्जा वाटपासाठी मुख्य साधन म्हणून काम करणारे, पॉवर प्लांट, औद्योगिक कार्यशाळा, उंच इमारती आणि मोठ्या प्रमाणात व्यावसायिक संकुल यासारख्या प्रमुख परिस्थितींमध्ये मोठ्या प्रमाणावर प्राप्त आणि लागू केले जाते.
त्याचा मुख्य खरेदीचा फायदा प्रगत "विथड्रॉवेबल" डिझाइनमध्ये आहे: प्रत्येक कार्यात्मक युनिट (सर्किट ब्रेकर्स, कॉन्टॅक्टर्स इ.सह) एकंदर सिस्टम ऑपरेशनमध्ये व्यत्यय न आणता सहज काढता किंवा समाविष्ट केले जाऊ शकते. हे खरेदीनंतरची देखभाल आणि दुरुस्ती प्रक्रिया लक्षणीयरीत्या सुलभ करते, उपकरणे डाउनटाइम कमी करते आणि खरेदी पक्षांसाठी एकूण ऑपरेशन आणि देखभाल खर्च प्रभावीपणे कमी करते.
उत्पादनादरम्यान, वेलकम (वेन्झो) इलेक्ट्रिक कं, लि. उच्च दर्जाच्या इन्सुलेट सामग्री आणि अचूक उत्पादन तंत्राचा अवलंब करून, कठोर गुणवत्ता नियंत्रण मानकांचे पालन करते. स्विचगियर अनेक व्यापक सुरक्षा संरक्षण यंत्रणेसह सुसज्ज आहे (शॉर्ट-सर्किट संरक्षण, ओव्हरलोड संरक्षण इ.), जटिल पॉवर ग्रिड वातावरणाशी स्थिरपणे जुळवून घेण्यास आणि वितरण प्रणालीचे सुरक्षित आणि सतत ऑपरेशन सुनिश्चित करण्यास सक्षम करते—खरेदी प्रकल्पांच्या उच्च-विश्वसनीयता आवश्यकता पूर्णतः पूर्ण करते. याव्यतिरिक्त, त्याचे लवचिक मॉड्यूलर डिझाइन मागणीनुसार विस्तारास समर्थन देते, जे भिन्न क्षमता आणि नियंत्रण मोडसाठी विविध प्रकल्पांच्या सानुकूलित खरेदी गरजा अचूकपणे जुळवू शकते, खरेदीची अनुकूलता आणि खर्च-प्रभावीता वाढवते. किफायतशीर, कार्यक्षम आणि सुरक्षित लो-व्होल्टेज वीज वितरण उपकरणे म्हणून, आधुनिक लो-व्होल्टेज वीज वितरण क्षेत्रात ते एक विश्वासार्ह खरेदी पर्याय बनले आहे.
हे GCS कमी व्होल्टेज काढता येण्याजोगे स्विचगियर आंतरराष्ट्रीय आणि राष्ट्रीय संबंधित मानकांचे पूर्णपणे पालन करते जसे की IEC60439-1, GB7251.1 "लो-व्होल्टेज पूर्ण स्विचगियर आणि नियंत्रण उपकरणे" आणि GB/T 24274 "कमी-व्होल्टेज काढता येण्याजोगे संपूर्ण पूर्ण", स्विचगियर आणि उपकरणे नियंत्रित करणारे मानक पूर्ण करणारे स्विचगियर आणि नियंत्रण उपकरणे पूर्ण करतात. आवश्यकता, आणि खरेदी निर्णयांसाठी ठोस गुणवत्ता आश्वासन प्रदान करणे.
सभोवतालचे तापमान: सभोवतालचे हवेचे तापमान +40 ℃ पेक्षा जास्त किंवा -5 ℃ पेक्षा कमी नसावे आणि 24-तास सरासरी तापमान +35 ℃ पेक्षा जास्त नसावे. वरील तापमान मर्यादेच्या पलीकडे वापराचा समावेश असलेल्या खरेदी प्रकल्पांसाठी, GCS कमी व्होल्टेज काढता येण्याजोगा स्विचगियर ऑपरेशनल सुरक्षितता आणि कार्यप्रदर्शन स्थिरता सुनिश्चित करण्यासाठी कमी क्षमतेवर ऑपरेट करणे आवश्यक आहे.
सापेक्ष आर्द्रता: जेव्हा कमाल सभोवतालचे तापमान +40 डिग्री सेल्सियस पर्यंत पोहोचते तेव्हा सापेक्ष आर्द्रता 50% पेक्षा जास्त नसावी. कमी तापमानात जास्त आर्द्रता परवानगी आहे (उदा. +20 ℃ वर 90% सापेक्ष आर्द्रता). खरेदी आणि त्यानंतरच्या स्थापनेदरम्यान, उपकरणे निकामी होऊ नयेत म्हणून तापमानातील अचानक बदलांमुळे होणा-या संभाव्य संक्षेपण जोखमींचा पुरेसा विचार केला जाईल.
उंची: मानक स्थापना साइटची उंची समुद्रसपाटीपासून 2000m पेक्षा जास्त नसावी. 2000 मीटरपेक्षा जास्त क्षेत्रामध्ये खरेदी प्रकल्पांसाठी, उपकरणे वापरासाठी तत्सम रीतीने विलंबित असणे आवश्यक आहे आणि संबंधित आवश्यकता खरेदी करारामध्ये स्पष्टपणे निर्दिष्ट केल्या पाहिजेत.
इन्स्टॉलेशन साइट अटी: स्विचगियर आगीचा धोका, स्फोट जोखीम, जड धूळ, रासायनिक गंज आणि तीव्र कंपन किंवा प्रभावापासून मुक्त असलेल्या ठिकाणी स्थापित केले जावे. उपकरणाचे सेवा जीवन आणि विश्वासार्हता सुनिश्चित करण्यासाठी, डिलिव्हरीपूर्वी ऑन-साइट वातावरण वरील आवश्यकता पूर्ण करते याची पुष्टी करणाऱ्या पक्षांनी केली आहे.
विशेष पर्यावरण वाटाघाटी: खरेदी प्रकल्पाचे वास्तविक वापर वातावरण उपरोक्त आवश्यकता पूर्ण करण्यात अयशस्वी झाल्यास, खरेदी करणारी पक्ष त्वरीत वेलकम (वेन्झो) इलेक्ट्रिक कंपनी, लिमिटेडशी संवाद साधेल आणि प्रकल्पाच्या ऑपरेशनच्या गरजा पूर्ण करण्यासाठी सानुकूलित समाधाने (जसे की विशेष सामग्री अपग्रेड किंवा संरचनात्मक सुधारणा) तयार करण्यासाठी वाटाघाटी करेल.
| अनुक्रमांक | प्रकल्प | पॅरामीटर | |
| 1 | रेटेड इन्सुलेशन व्होल्टेज | 660V（1000V）/AC | |
| 2 | रेट केलेले ऑपरेटिंग व्होल्टेज | 380V（660V）/AC | |
| 3 | ओव्हरव्होल्टेज पातळी | IV | |
| 4 | प्रदूषण पदवी | 3 | |
| 5 | रेट केलेली वारंवारता | 50 (60) Hz | |
| 6 | रेट केलेले आवेग व्होल्टेज सहन करते | 8kV | |
| 7 | मुख्य बस | रेट केलेले वर्तमान | 4000A पर्यंत |
| रेट केलेले अल्प-वेळ वर्तमान सहन करते | 80kA पर्यंत | ||
| रेट केलेले शिखर वर्तमान सहन करते | 176kA पर्यंत | ||
| 8 | उभ्या बस | रेट केलेले वर्तमान | 1000A पर्यंत |
| रेट केलेले अल्प-वेळ वर्तमान सहन करते | 50kA पर्यंत | ||
| रेट केलेले शिखर वर्तमान सहन करते | 105kA पर्यंत | ||
| 9 | संरक्षण पातळी | IP30 ते IP54 | |
| 10 | उपकरणाची उंची | 2200 मिमी | |
| 11 | डिव्हाइस रुंदी | 400, 600, 800, 1000, 1200 मिमी | |
| 12 | उपकरणाची खोली | 600, 800, 1000, 1200 मिमी | |
टीप: मागील वायरिंग सोल्यूशनसाठी, 1000 मिमीच्या कॅबिनेट खोलीची शिफारस केली जाते.

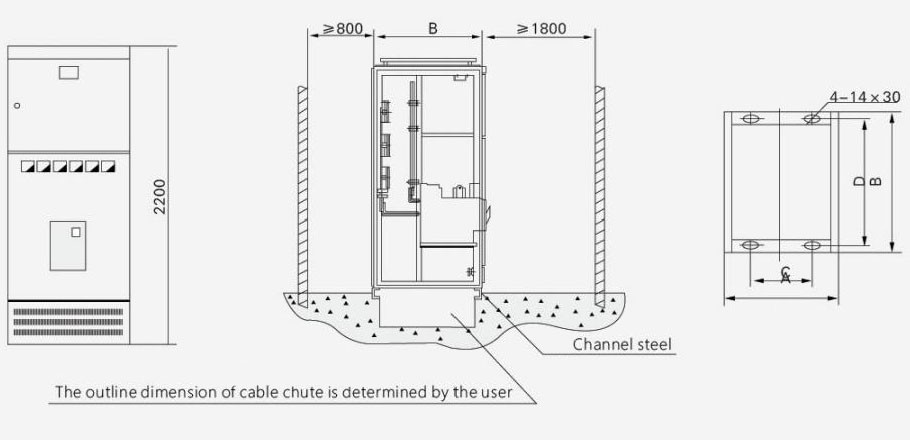

| युनिव्हर्सल कॅबिनेट कोड | A | B | C | D | नोंद |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | इंटरकनेक्शन कॅबिनेट |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | कॅबिनेट प्राप्त |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | कॅबिनेट प्राप्त |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | कॅबिनेट प्राप्त |

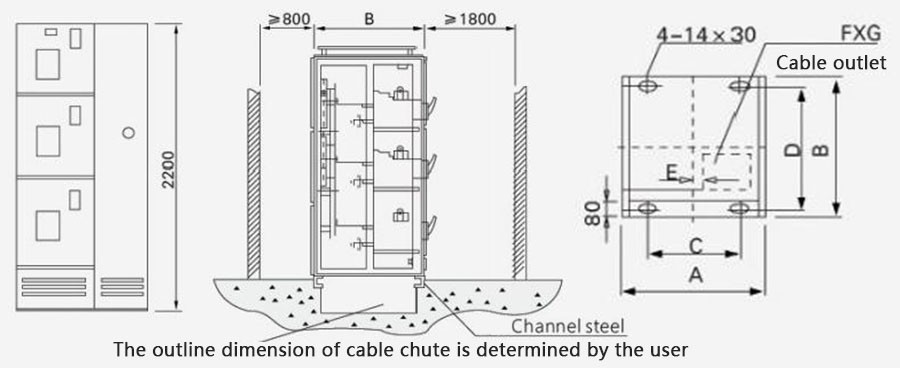

| युनिव्हर्सल कॅबिनेट कोड | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |

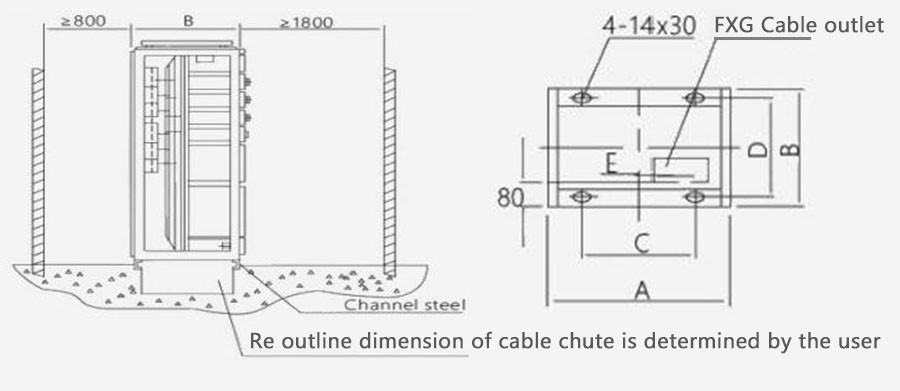

| युनिव्हर्सल कॅबिनेट कोड | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
