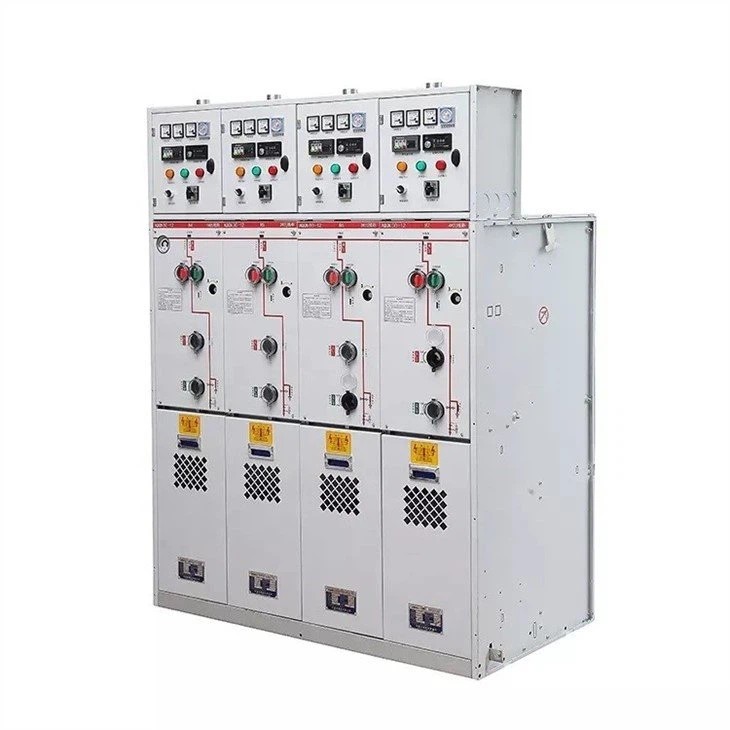

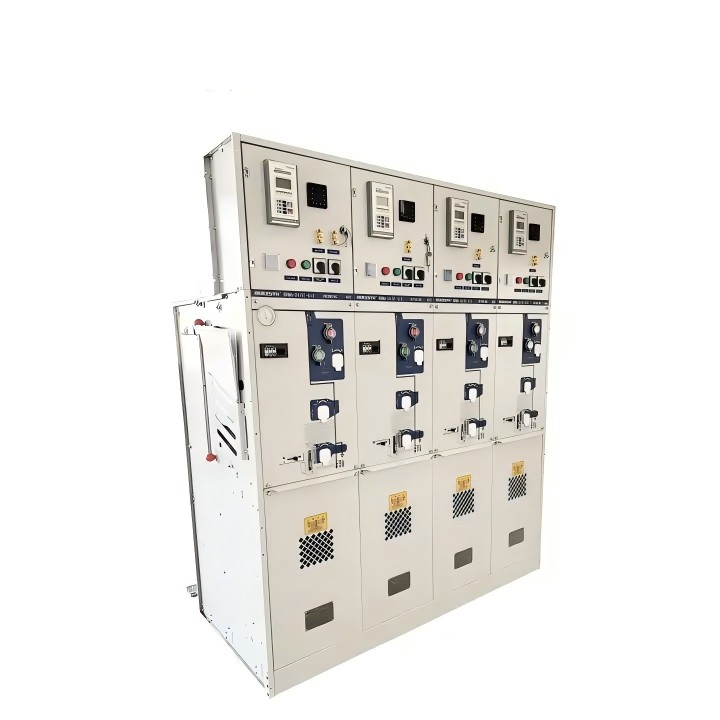

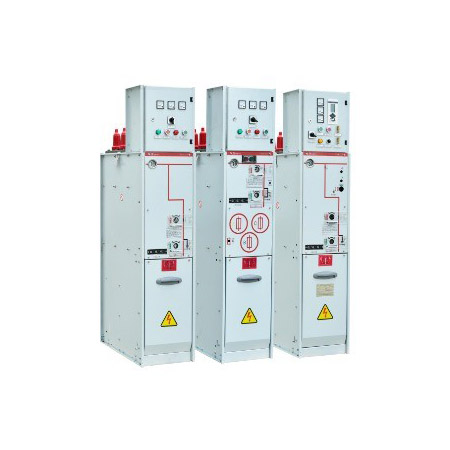

24kV रिंग मेन युनिट SF6 गॅस इन्सुलेटेड स्विचगियर

दर्जेदार 24kV रिंग मेन युनिट SF6 गॅस इन्सुलेटेड स्विचगियर शोधत आहात? Comewill कारखाना एक अष्टपैलू, मॉड्यूलर RMU समाधान देते. 24kV पर्यंत रेट केलेले व्होल्टेज आणि 0.25‰ खाली गळती दरांसह, आमचे स्विचगियर व्हॅक्यूम/SF6 सर्किट ब्रेकर्स आणि 3-स्टेशन लोड स्विचेस एकत्रित करते.

उत्पादन फायदे

रोबोट लेझर वेल्डिंग तंत्रज्ञान: मॅन्युअल वेल्डिंगच्या विपरीत जे सूक्ष्म फिशरला प्रवण असते, आमच्या SF6 "एअरबॅग्ज" (गॅस टाक्या) अचूक रोबोटिक्स वापरून सील केल्या जातात. हे दर वर्षी ≤0.25‰ चा गळती दर सुनिश्चित करते, लक्षणीयरीत्या मानक आवश्यकतांपेक्षा जास्त.

दीर्घ इलेक्ट्रिकल लाइफ: लोड स्विचेस: E3 स्तरावर पोहोचा, वारंवार स्विचिंग ऑपरेशनसाठी सर्वोच्च श्रेणी.

सर्किट ब्रेकर्स: E2 स्तरावर पोहोचा, वारंवार संपर्क बदलल्याशिवाय मजबूत शॉर्ट-सर्किट ब्रेकिंग कार्यप्रदर्शन सुनिश्चित करा.

पर्यावरणीय लवचिकता: IP67 रेटिंगसह, प्राथमिक उच्च-व्होल्टेज घटक धूळ आणि पाण्यात तात्पुरते बुडविण्यापासून पूर्णपणे संरक्षित आहेत, ज्यामुळे 24kV रिंग मेन युनिट SF6 गॅस इन्सुलेटेड स्विचगियर आर्द्र किनारी भाग किंवा धुळीने भरलेल्या औद्योगिक वनस्पतींसाठी योग्य बनते.

ऑपरेशनल सेफ्टी: गॅस प्रेशर 1.4 बारवर काटेकोरपणे मर्यादित आहे आणि 3-स्टेशन लोड स्विच डिझाइन स्पष्ट "बंद-ओपन-अर्थ" स्थिती सुनिश्चित करते, प्रकार चाचणी अहवालांद्वारे पूर्णपणे प्रमाणित केले जाते.

उत्पादन पॅरामीटर्स:

*SF6 इन्सुलेशन रिंग मुख्य युनिट
*घरातील मध्यम व्होल्टेज वितरण स्विचगियर
*रेट केलेले व्होल्टेज: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
*मजला उभा
*वार्षिक गळती दर ≤0.25‰ प्रति वर्ष
*20℃ वर SF6 गॅस प्रेशर 0.4बार आहे (सापेक्ष दाब)
*मानक: IEC, ANSI, GB

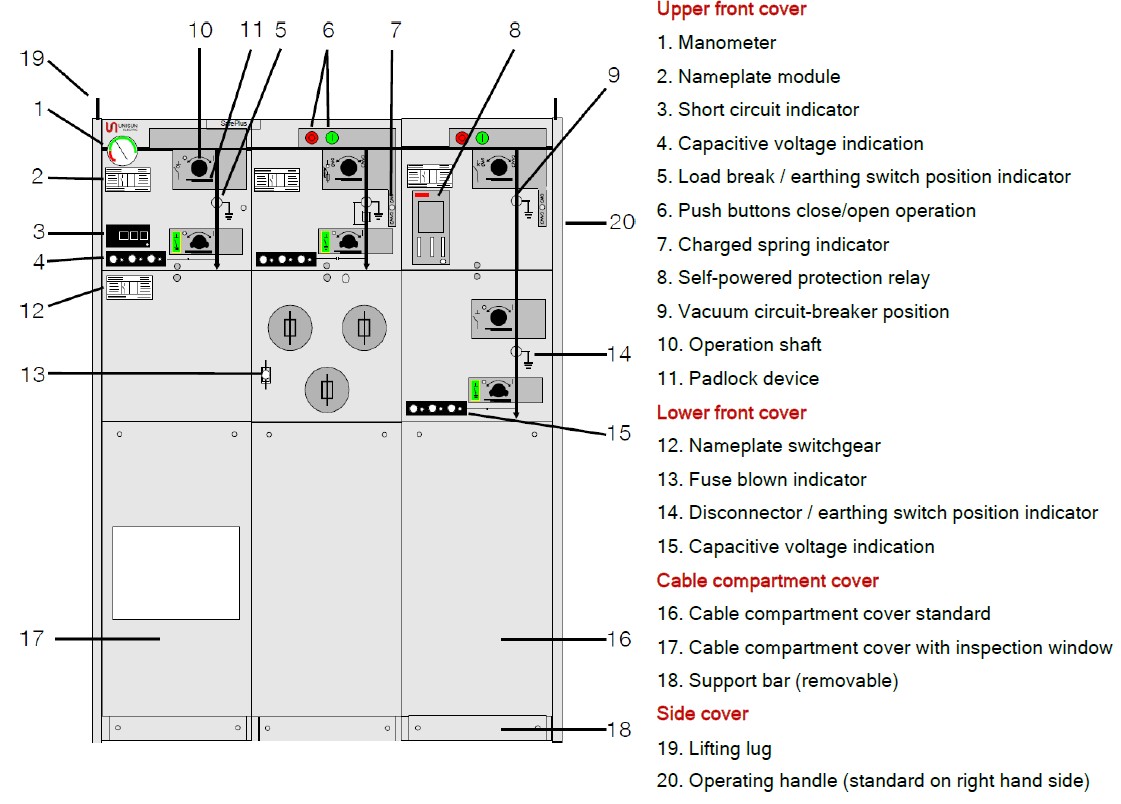

बाह्य असेंब्ली

सी कॅबिनेटची तांत्रिक तारीख

42kV पॉवर फ्रिक्वेन्सीसह उपलब्ध व्होल्टेजसह

एफ कॅबिनेटची तांत्रिक तारीख

1)          उच्च व्होल्टेज फ्यूज-लिंकद्वारे मर्यादित
2)          42kV पॉवर फ्रिक्वेन्सी वोल्टेजसह उपलब्ध

V मंत्रिमंडळाची तांत्रिक तारीख

1)          42kV पॉवर फ्रिक्वेन्सी वोल्टेजसह उपलब्ध
२)     वापरलेल्या बुशिंगच्या प्रकारावर अवलंबून
3)         इंटरफेस A – 12,5kA/1s, इंटरफेस B – 16kA/1s

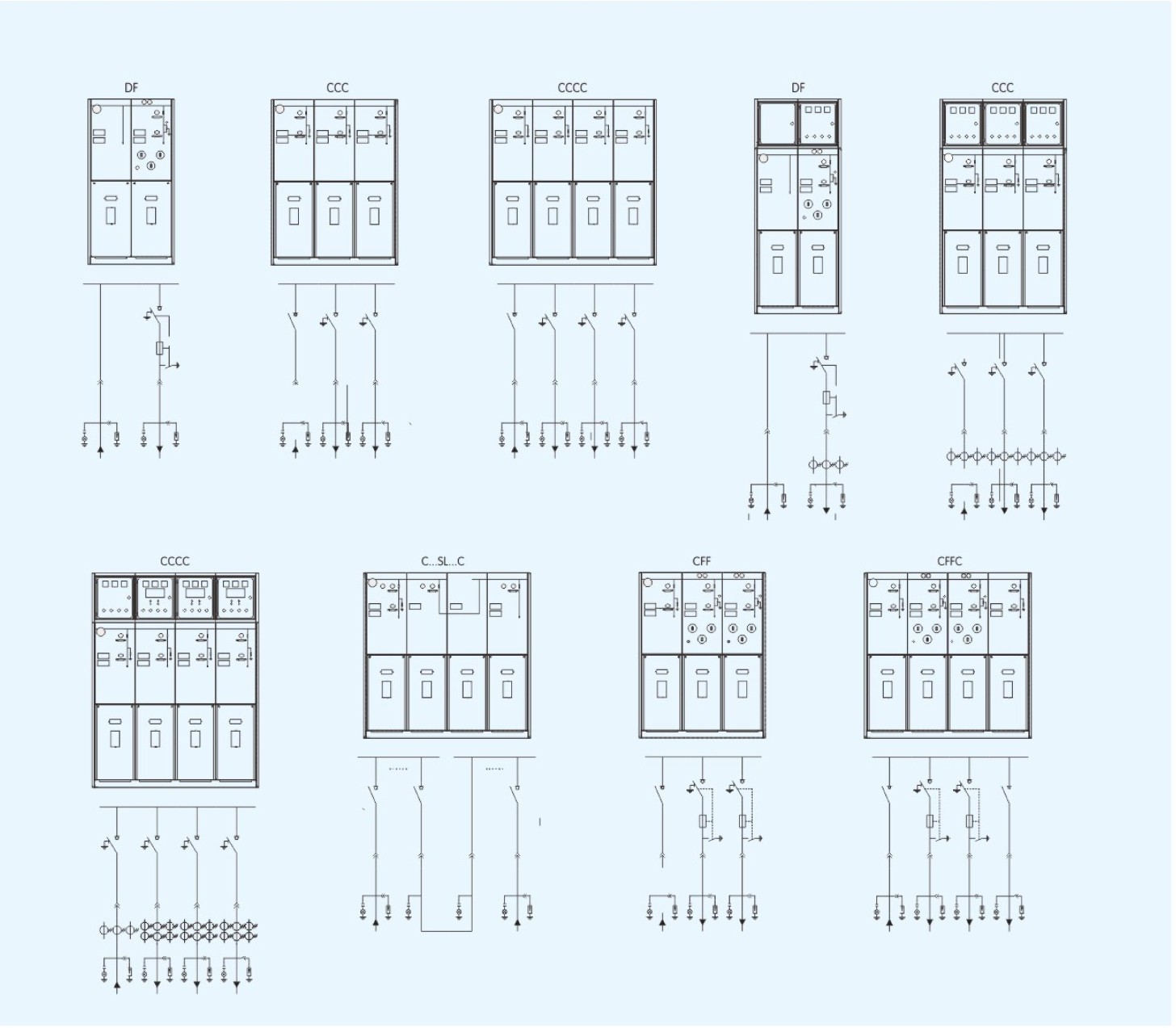

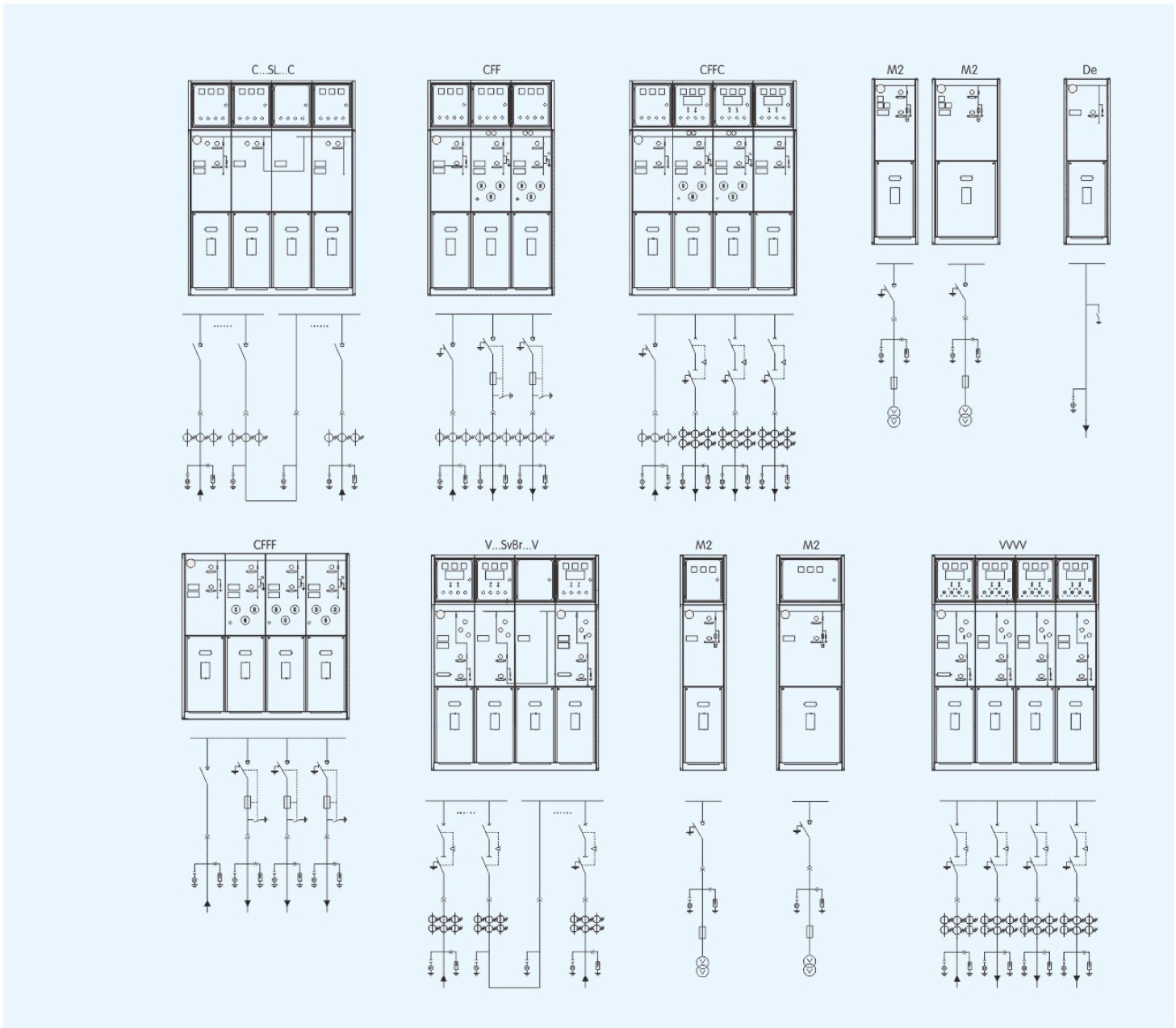

पायाभूत सुविधा आकृती

वारंवार विचारले जाणारे प्रश्न

Q1: तुमच्या RMU मालिकेसाठी कमाल रेट केलेले व्होल्टेज किती आहे?

उत्तर: आमचे फ्लॅगशिप मॉडेल 24kV युनिट असले तरी, आमची श्रेणी विविध आंतरराष्ट्रीय ग्रिड आवश्यकता पूर्ण करण्यासाठी 3.3kV पर्यंत 40.5kV कव्हर करते.

Q2: मी व्हॅक्यूम आणि SF6 सर्किट ब्रेकर यापैकी निवडू शकतो का?

उ: होय. आमच्या "V" कॅबिनेटमध्ये, आम्ही दोन्ही पर्याय ऑफर करतो. व्हॅक्यूम ब्रेकर्सना त्यांच्या कमी देखभालीसाठी प्राधान्य दिले जाते, तर SF6 ब्रेकर्स विशिष्ट लोड आणि पर्यावरणीय गरजांवर आधारित उपलब्ध असतात.

Q3: गॅसचा दाब सुरक्षित राहील याची खात्री कशी कराल?

A: आम्ही सापेक्ष दाब ​​0.4 बार (20°C वर) आणि कमाल मर्यादा 1.4 बार वापरतो. प्रत्येक युनिटमध्ये रिमोट मॉनिटरिंग आणि अलार्मसाठी सहाय्यक संपर्कांसह दबाव गेज समाविष्ट आहे.

Q4: उपकरणे कठोर बाह्य वातावरणासाठी योग्य आहेत का?

उ: होय. RMU एक इनडोअर डिझाइन असताना, कोर SF6 टाकी IP67 रेट केलेली आहे. योग्य आउटडोअर किओस्क (कॉम्पॅक्ट सबस्टेशन) मध्ये ठेवल्यास, ते उच्च-आर्द्रता किंवा उच्च-प्रदूषण असलेल्या भागात वाढू शकते.
